MultiSwitch 4 выхода OMS 5/4 + преобразователь Quattro

MultiSwitch Opticum OMS 5/4 PRO-TRQ

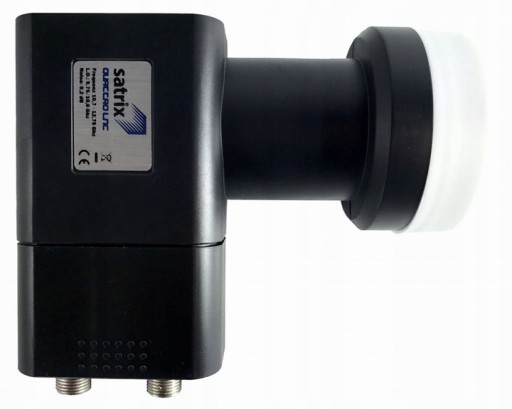

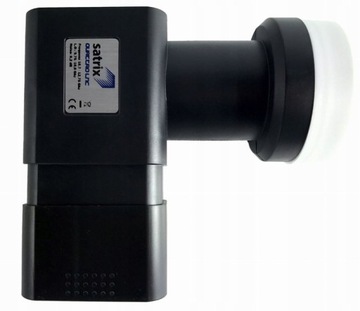

+ Konwerter Quattro

Multiswitch wyposażony jest w regulację tłumienia sygnału telewizji naziemnej

Multiswitch przeznaczony jest do rozbudowy wewnętrznej instalacji antenowej systemu telewizji:

• satelitarnej DVB-S2, np. Hotbird lub Astra
• naziemnej DVB-T2

Urządzenie umożliwia odbiór programów z jednego satelity i podłączenie do 4 tunerów satelitarnych.

Multiswitch przeznaczony jest

do rozbudowy wewnętrznej instalacji antenowej systemu telewizji satelitarnej i naziemnej Full HD i SD.

Pozłacane gniazda w sposób istotny zmniejszają straty sygnału na przyłączu kabli antenowych, oraz brak zjawiska utleniania. Multiswitch automatycznie rozpoznaje rodzaj sygnału jaki będzie przekazywany do tunerów. W instalacji należy uwzględnić podłączenie multiswitcha do anteny satelitarnej o średnicy nie mniejszej niż 0,8 m i konwertera Quatro, oraz antenę telewizji naziemnej. Rozdzielenie sygnału Sat i TV wychodzącego z multiswitcha odbywa się za pomocą gniazd abonenckich końcowych.

Zasilanie multiswitcha odbywa się za pośrednictwem zewnętrznego zasilacza dzięki czemu wyeliminowane jest zjawisko zwiększonej temperatury pracy będące częstym powodem uszkodzeń urządzenia. Przy montażu urządzenia należy uwzględnić istniejące warunki instalacyjne dotyczące zasilania: lokalizacji z dala od wpływu warunków atmosferycznych zabezpieczenia przed dostępem dla osób postronnych odpowiedniej wentylacji

✅ Specyfikacja techniczna:

• Zakres częstotliwości : 88 - 2200 MHz
• Wzmocnienie SAT : 3 dB
• Wzmocnienie TER  : 3 dB
• Maksymalny poziom wyjściowy SAT : 92 dBuV
• Maksymalny poziom wyjściowy TER : 86 dBuV
• Impedancja wejść/wyjść : 75 Ohm
• Przełączanie polaryzacji/pasma : 13V/18V 13V/22kHz-18V/22kHz
• Zasilanie z sieci zasilacza: 230V AC 50Hz/
• Zasilacz zewnętrzny: 12V/1000 mA
• Temperatura pracy : 0...+55 C

Urządzenie umożliwia odbiór programów z jednej satelity i podłączenie do 4 tunerów satelitarnych.

REGULACJA SYGNAŁU DVB-T/T2   do 15dB

Poniżej schemat podłączenia anteny Satelitarnej i anteny Naziemnej DVBT do Multiswitcha

✅ ilość odbierających Tunerów TV zależy od modelu multiswitcha.
