DREAM DDCS V2.1 + MPG 3-осевой контроллер ЧПУ

Kontroler  DDCS V2.1 + dedykowany moduł MPG

Kontroler DDCS V2.1jest 3-osiowym kompletnym systemem znajdującym zastosowanie w amatorskich i półprofesjonalnych maszynach CNC

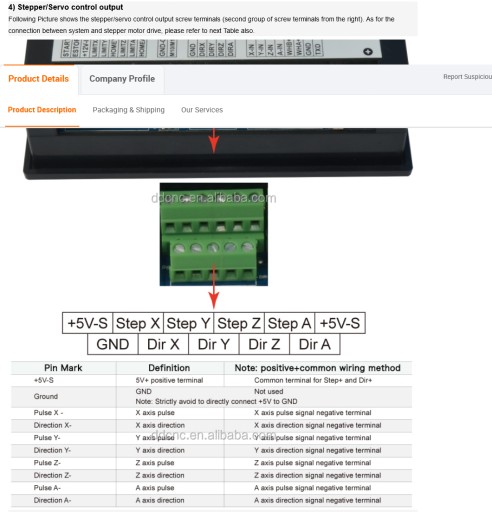

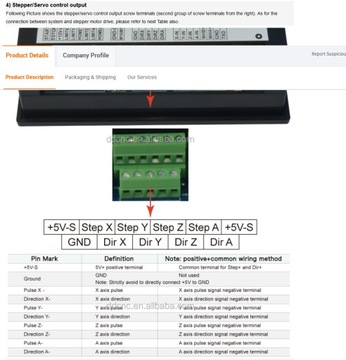

Współpracuje z każdym  napędem, wykorzystującym sygnały krok - kierunek (step - dir).

Częstotliwość sygnału wyjściowego dla jednej osi wynosi 0,5 MHz.

Wielką zaletą urządzenia jest integracja trzech oddzielnych komponentów w jednej obudowie.

Kontroler DDCS V2.1

zastępuje

• komputer-PC
• oprogramowanie np: MACH
• płytę główną lub bardziej zaawansowany kontroler ruchu – który  posiada wbudowane szybkie wyjścia do obsługi czterech osi

!!!!!!!!!!! Z instrukcją obsługi w języku angielskim  !!!!!!!!!!!

Opis produktu

• DDCS V2.1 to 3 lub 4-osiowy kontroler ruchu dla systemów krokowych i serwo.
• DDCS V2.1 jest aktualizowany z DDCS V1.1 i DDCS V2.1,  łączy w sobie dużą moc z niewielkimi rozmiarami i prostotą obsługi.
• Intuicyjna  obsługa, funkcjonalne MENU sprawia że w niedługim czasie, nauczymy się obsługi kontrolera
• Maksymalna częstotliwość impulsu wyjściowego na oś to 500 kHz.
• Regulowana szerokość impulsu (patrz instrukcja sterownika).
• Okres kontroli każdej pozycji to tylko 4 milisekundy, zapewnia to wysoką precyzję sterowania silnikami krokowymi i serwomotorami.
• W urządzeniu wykorzystano procesor ARM + FPGA. ARM steruje interfejsem człowiek-komputer i analizą kodu, a układ FPGA zapewnia podstawowe algorytmy i generuje impuls sterujący.
• Wewnętrzny system operacyjny jest oparty na Linuksie.
• Struktura układu panelu DDCS V2.1 jest bardzo racjonalna, aby zaoszczędzić miejsce.
• Wszystkie operacje są kontrolowane tylko przez 17 klawiszy
• Obsługiwany jest obszerny zestaw kodów G, opis dostępny w dołączonej instrukcji obsługi
• DDCS V2.1 może być używany do wielu typów maszyn CNC tokarki, routery, Pick&Place i frezarki, nawijarki, etykieciarki,  to tylko kilka przykładów.

Działa jako samodzielny system bez konieczności korzystania z komputera. Gwarantuje to wysoką precyzję, dokładność i niezawodność.

1. Krótkie cechy produktu:

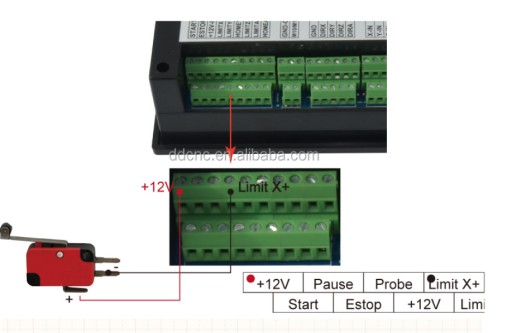

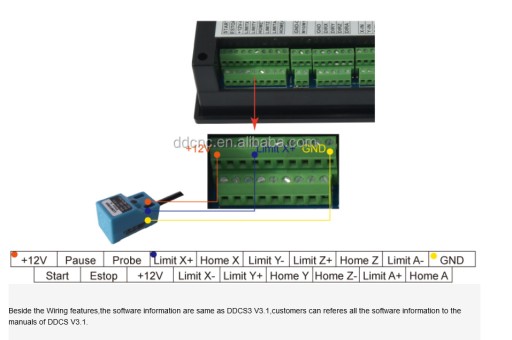

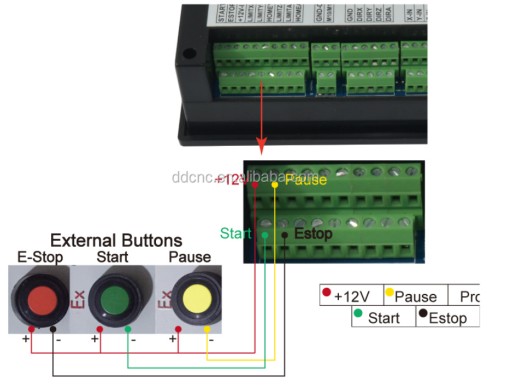

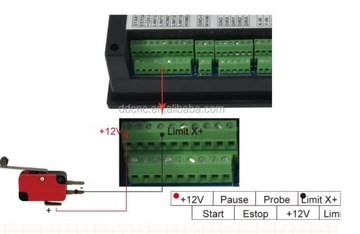

1)  - Izolowane porty wejść i wyjść cyfrowych;

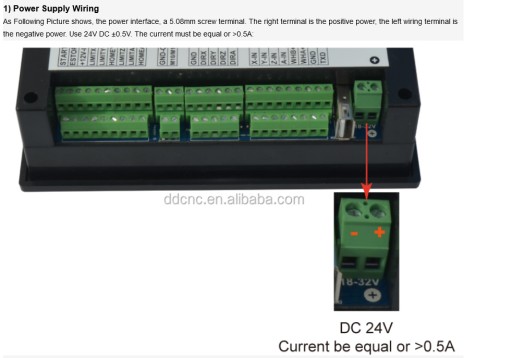

2)  - Napięcie  zasilania 18 V-30 V, wymagana  wydajność prądowa nie mniejsza niż 0,5 A;

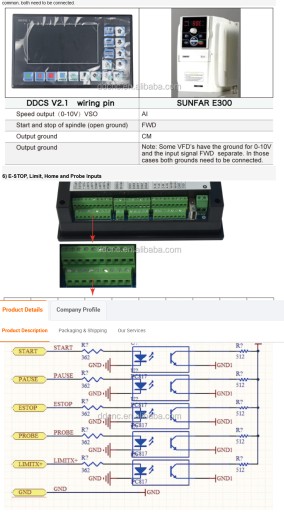

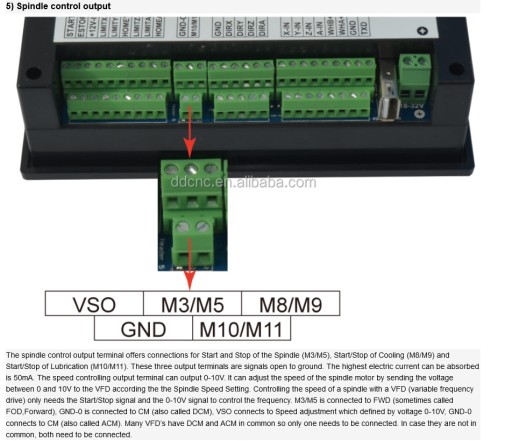

3) - Interfejs wyjściowy portu sterowania wrzecionem 0-10 V, (może być modyfikowany jako wyjście PWM)

4)  - największa częstotliwość  wyjściowa impulsu sterującego pojedynczej osi wynosi 500 KHz;

5)  - Główny układ sterujący ARM9, układ algorytmu rdzenia FPGA;

6) -  4,3-calowy ekran TFT o  rozdzielczości 480x272, 17 klawiszy obsługi;

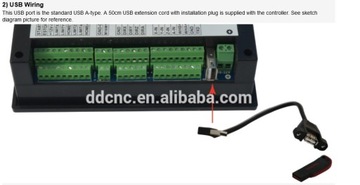

7)  - Obsługa dysku flash USB do wprowadzania pliku kodu G, brak ograniczenia rozmiaru pliku kodu G;

8)  - Obsługa funkcji automatycznego zapisywania danych po wyłączeniu zasilania.

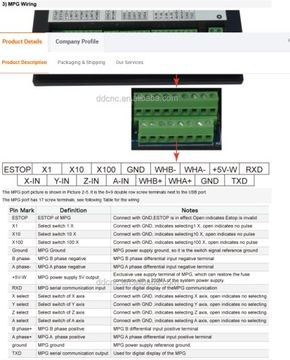

9)   - Obsługa standardowego MPG dołączony do zestawu!!

10 - OBSZERNY MANUAL W JĘZYKU ANGIELSKIM DO ŚCIĄGNIĘCIA Z ZAKŁADKI (DODATKOWE INFORMACJE)

Wymiary:

DDCS V2.1 to niewielkie urządzenie, która może zmieścić się w oknie małej skrzynki sterowniczej lub szafy sterowniczej. Cztery uchwyty mocują ten kontroler do ramy.

Panel przedni ma wymiary 163 mm * 102 mm * 5 mm;

Główny korpus ma wymiary 163 mm * 102 mm * 49mm;

Zestaw zawiera:

1. DDCS V2.1  3 - osiowy
2. MPG - DDCS V2.
3. PRZEWÓD USB:  WTYK - GNIAZDO
4. PAMIĘĆ USB 4GB
5. ELEMENTY MOCUJĄCE, TERMINAL 4PIN
