ESP8266 ESP-01S Реле WIFI для умного дома ESPHome

➡️ Moduł WiFi z ESP8266EX w układzie ESP-01/01S podłączony jest do głównej płytki z przekaźnikiem.

Parametry techniczne:

• ✅ moduł WiFi: ESP8266EX
• ✅ napięcie zasilania całego modułu: 5VDC
• ✅ maksymalne napięcie styków: 250VAC, 30VDC
• ✅ zastosowany przekaźnik: SRD-03VDC-SL-C/SRD-05VDC-SL-C
• ✅ maksymalny przełączany prąd: 10A
• ✅ wyjście przekaźnika: ARK terminal block do przykręcenia przewodów
• ✅ dwa obwody wyjściowe przekaźnika (przekaźnik przełączalny): NC - normal close - obwód normalnie zamknięty, NO - normal open - obwód normalnie otwarty
• ✅ moduł WiFi: ESP8266
• ✅ wspiera standard WiFi: 802.11 b/g/n
• ✅ częstotliwości WiFi: 2,4GHz
• ✅ 3 tryby pracy: STA (klient), AP (punkt dostępu), STA + AP
• ✅ wspiera komendy AT
• ✅ posiada wbudowaną antenę PCB
• ✅ maksymalna odległość transmisji: 400 m
• ✅ interfejs programowania: UART

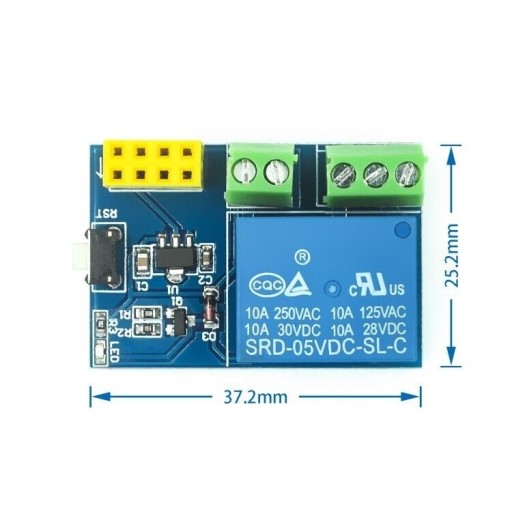

• ✅ wymiary: 37x25mm

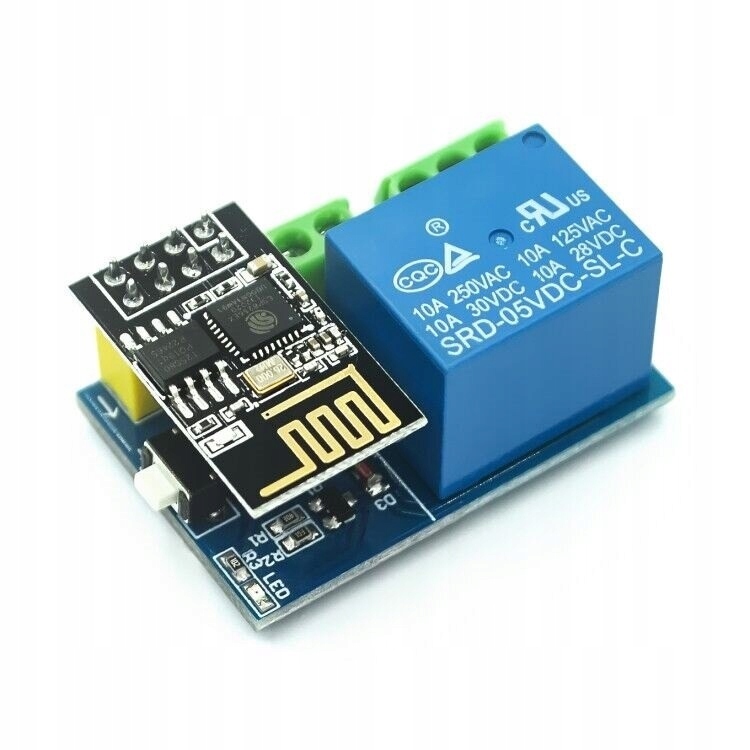

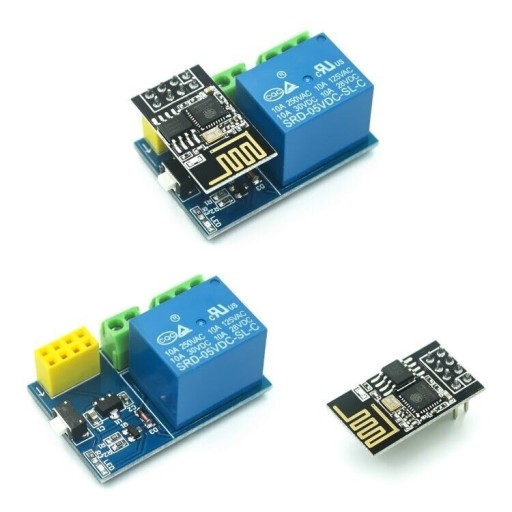

⚠️Oferowany moduł składa się z dwóch płytek drukowanych połączonych złączami gold-pin:

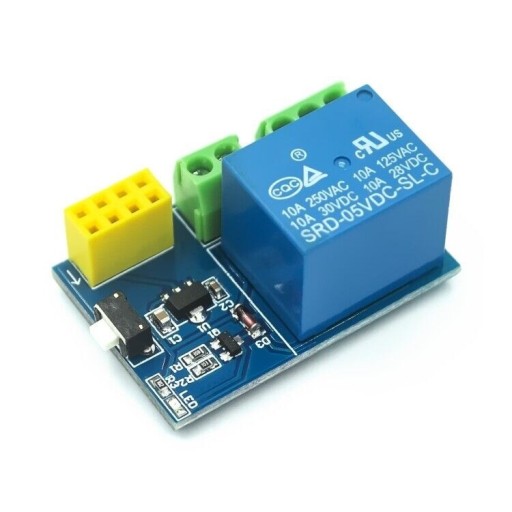

• dolna płytka to moduł z przekaźnikiem i częścią zasilającą,

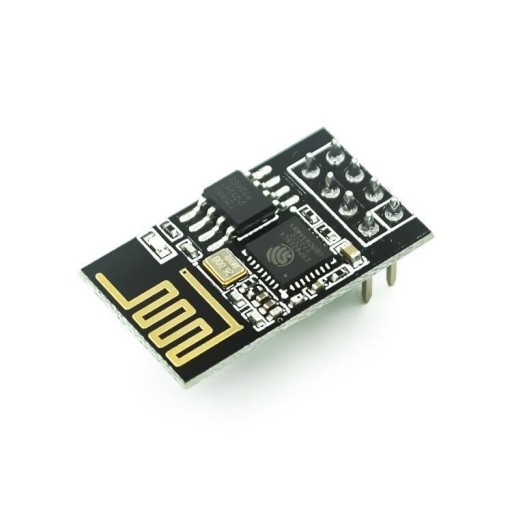

• górna to moduł komunikacyjny ESP8266EX.
