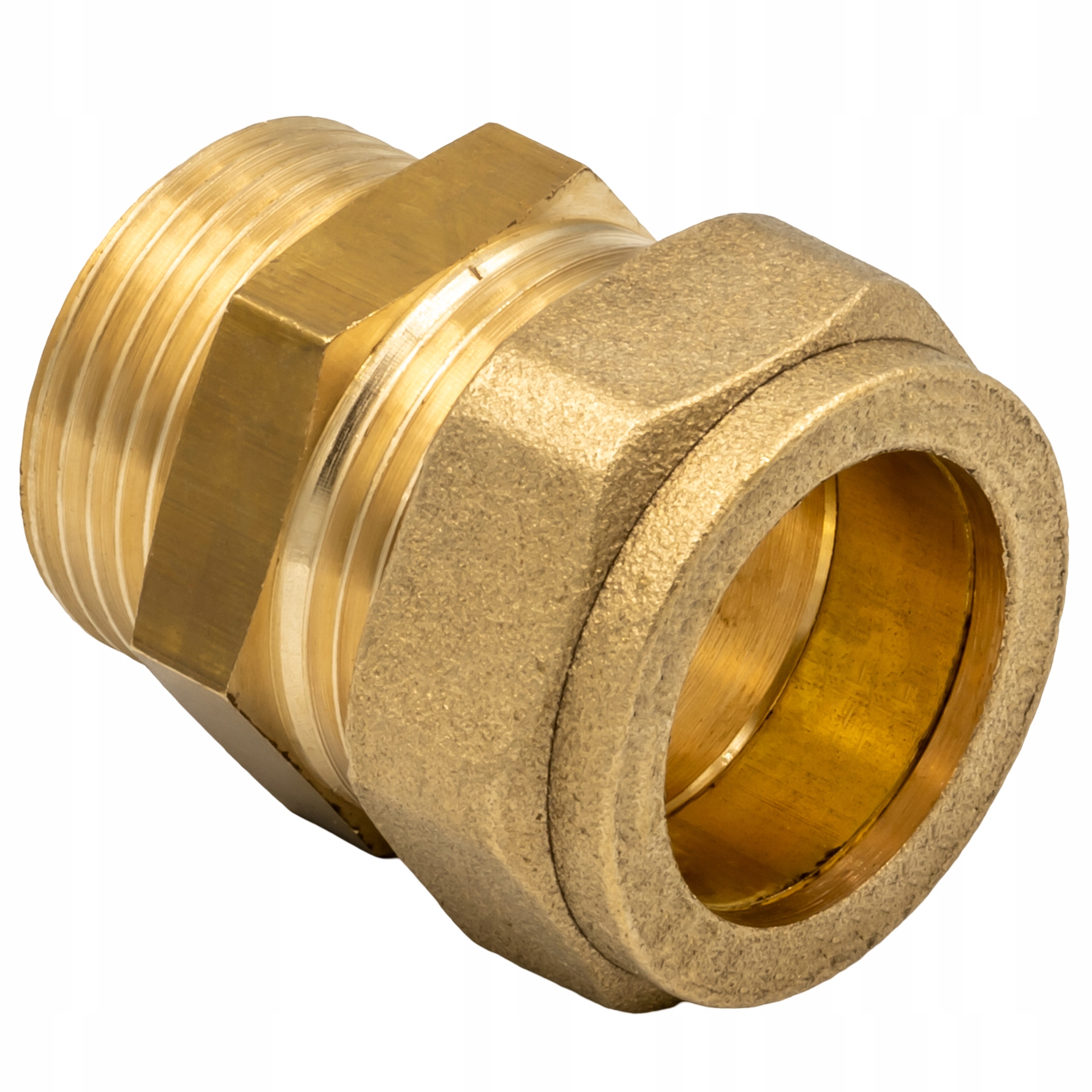

ZŁĄCZKA SKRĘCANA 28X1 GZ DO RUR MIEDZIANYCH CONEX MOCNA WYSOKA JAKOŚĆ

ZŁĄCZKA SKRĘCANA 28X1 GZ DO RUR MIEDZIANYCH CONEX MOCNA WYSOKA JAKOŚĆ !

Charakterystyka: Złączki zaciskowe wykonane są z mosiądzu i DZR (odpornego na korozję cynku) i przeznaczone są do montażu na rurach miedzianych. Zapewniają one pewne i szczelne połączenie przy użyciu mechanizmu zaciskowego.

Specyfikacja techniczna:

• Maksymalna temperatura pracy wynosi:

  30°C przy ciśnieniu 16 bar,

  65°C przy ciśnieniu 10 bar,

  110°C przy ciśnieniu 6 bar,

  120°C przy ciśnieniu 5 bar.

Złączki są zgodne z normą UNI EN 1254-2.

• Uwaga: nie stosować do instalacji gazowych

Instrukcja montażu:

• Przygotowanie rury:

  Przed montażem należy upewnić się, że złączka jest odpowiednio dopasowana do średnicy rury.

  Rura powinna być przycięta prosto (prostopadle) do osi, aby uniknąć deformacji.

• Oczyszczanie:

  Po przycięciu rury należy usunąć wszelkie zadziorami przy użyciu papieru ściernego. Ważne jest, aby wewnętrzna powierzchnia rury i złączki była czysta.

• Montaż złączki:

  Na rurę należy założyć nakrętkę i pierścień zaciskowy (oliva), a następnie wprowadzić rurę do złączki. Należy upewnić się, że rura jest dobrze osadzona na dnie korpusu złączki.

• Dokładne dokręcenie:

  Po ręcznym dokręceniu nakrętki, należy dokręcić ją za pomocą klucza, zgodnie z zaleceniami dotyczącymi momentu dokręcania (Nm), które zależą od średnicy rury.

• Zalecenia montażowe:

Liczba obrotów nakrętki zależy od średnicy rury, np.:

• dla średnic 8–12 mm zaleca się 1,5 obrotu,
• dla średnic 15–22 mm zaleca się 1 obrót,
• dla średnic 28–54 mm zaleca się 3/4 obrotu.
