ЗАЖИМ ГОРИЗОНТАЛЬНЫЙ БЫСТРОРАЗЪЕМНЫЙ ЗАЖИМ AMF 6830 Roz4

Docisk szybkomocujący poziomy 6830 wlk. 4 AMF

Docisk szybkomocujący poziomy 6830 wlk. 4 AMF

• Docisk szybkomocujący, poziomy, z otwartym ramieniem dociskowym i stopą poziomą.
• Ocynkowany i pasywowany.
• Nity ze stali nierdzewnej poruszają się w hartowanych tulejkach łożyskowych, ale ze względu na ograniczenia przestrzenne nie dotyczy to wielkości 0 i 1.
• Punkty łożyskowe smarowane.
• Ergonomiczny uchwyt odporny na oddziaływanie olejów, z dużą powierzchnią przylegania dłoni, z miękkich komponentów. Bezpieczny element zaciskowy z ochroną palców.
• Zabezpieczenie przed utratą śruby dociskowej na końcu ramienia dociskowego.
• W komplecie z ulepszaną cieplnie, ocynkowaną śrubą dociskową.

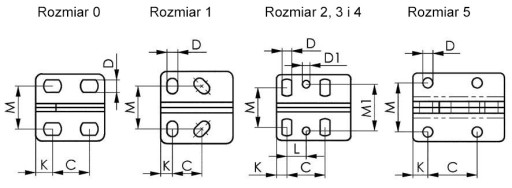

Dane techniczne

• Wielkość: 4
• F1: 2 kN
• F2: 3 kN
• Śruba dociskowa: M8 x 65
• Waga: 700 g
• A: 10
• B: 113
• C: 41
• D: 8,5
• D1: 8,5
• E: 63
• F: 27
• H: 45
• H1: 75
• H2: 126
• HW min.: –4
• HW maks.: 24
• I: 20
• K: 8
• L: 20,5
• L1: 287
• M: 29–43
• M 1: 43
• N: 58
• P: 57
• alpha: 90°

• Zakres dostawy: 1 Sztuka

Nr katalogowy: 72H_DRS_A6-

EAN: 4020772093044
