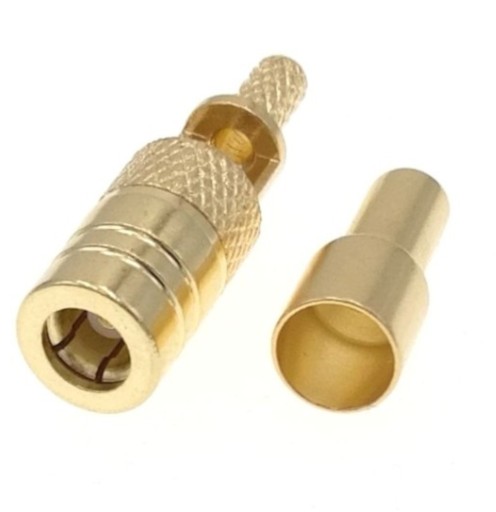

Złącze gniazdo SMB na kabel RG174 ZACISKANE HQ

Złącze gniazdo SMB na kabel RG174 ZACISKANE HQ

Złącze gniazdo SMB na kabel RG174 zaciskane

Złącze posiada nieruchmy PIN z okienkiem do lutowania.

Nowatorskie rozwiązanie daje szereg korzyści:

• prostszy i szybszy montaż,
• znacznie zmniejsza ryzyko zwarcia PINu z obudową przy "wyszarpnięciu" kabla na skutek jego cofnięcia.
• znacznie zmniejsza ryzyko zwarcia PINu z obudową przy  montażu PIN-a na skutek nadmiaru cenyprzy lutowaniu żyły sygnałowej
• niemożliwe jest cofnięcie PINa

Złącze koncentryczne wysokiej częstotliwości typu SMB przeznaczone do pracy w:

• instalacjach antenowych i mikrofalowych,
• wzmacniacze GSM
• sieci WiFi
• układach pomiarowych
• układach sterowania
• sieciach tele i informatycznych

SPECYFIKACJA:

• Typ złącza:  SMB
• Rodzaj złącza: żeńskie
• Impedancja falowa: 50Ω
• Częstotliwość pracy: 12,4 GHz
• Orientacja przestrzenna złącza do kabla: proste
• Montaż elektryczny: ekran zaciskany, pin lutowany
• Pokrycie styku: złocony
• Rodzaj izolatora: teflon
• Montaż mechaniczny: na kabel
• Rodzaj kabla:  RG174

PIN LUTOWANY PRZEZ DEDYKOWANE OKIENKO W OBUDOWIE ZŁĄCZA

Zapraszam na nasze inne aukcje, na któych znajdziecie słącza BNC, FME, N, SMA, SMB, UHF, mini UHF, TNC

Jeżeli potrzebujesz kabel antenowy, pigtil  :

1. O innej długości niż oferujemy w standardowych ofertach.
2. W innej konfiguracji złączy niż oferyjemy.
3. inny typ kabla

Niemal w każym przypadku możemy wykonać dla Ciebie produkt jaki potrzebujesz.

Zadaj nam pytanie przez formularz.

Do produkcji używamy

Złącza:

BNC, DIN 1.0/2.3 CC4, FME, MICRODOT L5, MICRODO M5, MMCX, MCX , MS147, MS156, N, SMA, SMB, SMC, TS9, CRC9, UHF, UFL, MHF4

Kable:

RG58, RG174, RG178, RG316, RG142, H155, RF5, HYPERLEX 5 RF0,81, RF1.13

Proces produkcji jest zautomatyzowany w oparciu o zaawansowane maszyny, dzięki czemu produkty są powtarzalne w zakresie wymiarów, jakości przygotowania kabli i zaciskania złączy.
