KOTWA CHEMICZNA ARVEX CPS 300

Podłoże

Do stosowania w:

• podłożu murowym pełnym (kategoria użytkowa b) klasy zaprawy min. M 2.5,
• podłożu murowym drążonym/perforowanym (kategoria użytkowa c) klasy zaprawy min. M 2.5 (po zastosowaniu dodatkowej tulei siatkowej).

Możliwe jest również, choć nie objęte oceną techniczną, kotwienie w innych materiałach pełnych lub miękkich (np. w betonie, kamieniu naturalnym, betonie komórkowym czyli gazobetonie, itp.).

Zalety - własności:

• zastosowanie uniwersalne dla większości materiałów budowlanych,
• zamocowanie bezrozporowe oraz beznaprężeniowe, co umożliwia kotwienie blisko krawędzi i w małych odstępach,
• połączenie odporne na drgania,
• ekonomiczna, szybkowiążąca formuła,
• do stosowania na zewnątrz budynków przy średnim zakresie obciążeń statycznych i quasi-statycznych,
• bardzo długi termin przydatności do użycia - aż 18 miesięcy,
• ogólnoeuropejska ocena techniczna.

Wykonanie:

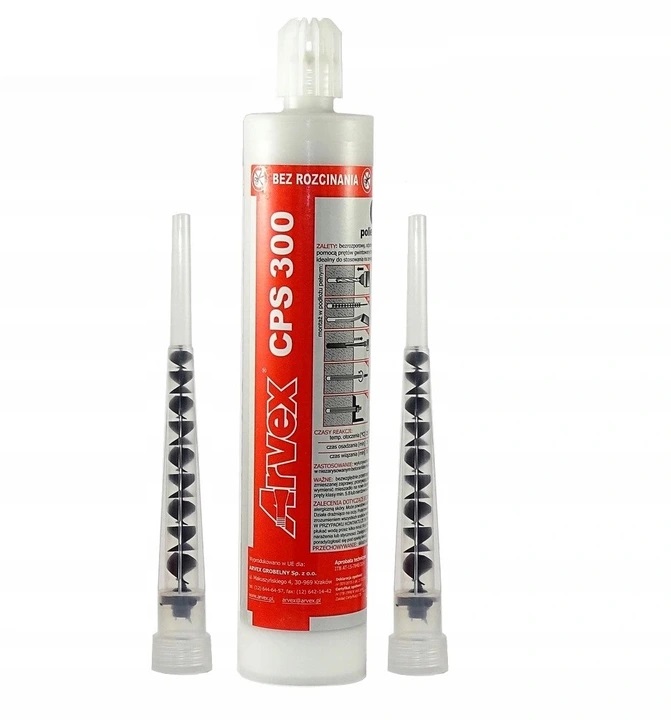

Kartusze z zaprawą na bazie żywicy poliestrowej, do stosowania z pistoletami ręcznymi, akumulatorowymi lub pneumatycznymi.

• europejska ocena techniczna dla CPS w murze nr ETA-19/0461,
• europejska ocena techniczna dla CPS w murze nr ETA-19/0461
• certyfikat stałości właściwości użytkowych 1404-CPR-3200 dla CPS w murze,
• certyfikat stałości właściwości użytkowych 1404-CPR-3200 dla CPS w murze,
• deklaracja właściwości użytkowych nr 2019-002 dla poliestrowej zaprawy kotwiącej CPS,
• deklaracja właściwości użytkowych nr 2019-002 dla poliestrowej zaprawy kotwiącej CPS,
• karta charakterystyki dla CPS z 2018-02-01,
• karta charakterystyki dla CPS z 2018-02-01,

Instrukcja montażu w podłożu pełnym (lewa strona) oraz podłożu otworowym (prawa strona):

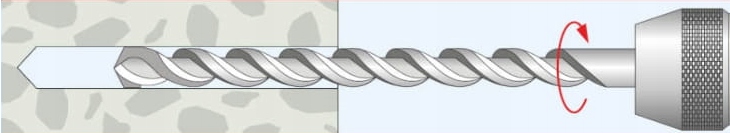

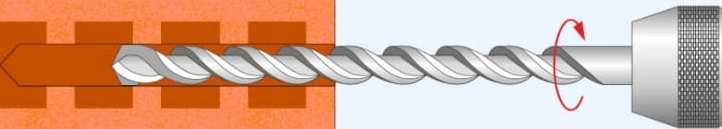

• 1. Wywierć otwór o odpowiedniej średnicy i głębokości [lewa strona: z udarem, prawa strona: w podłożu otworowym wierć bez udaru].
• 1. Drill a hole of the required diameter and depth [left side: hammering drill, right side: turn off hammering when drilling in perforated substrate].

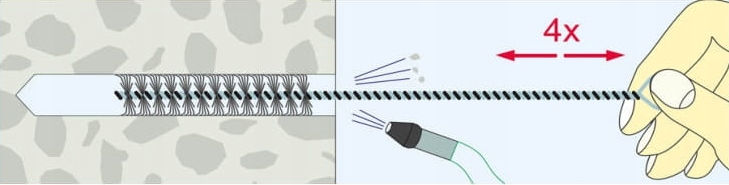

• 2. Oczyść otwór metalową szczotką i wydmuchaj zwierciny. Powtórz 4x. [prawa strona: umieść odpowiednio dobraną tuleję siatkową].
• 2. Clean the hole with a metal brush and a blow pump. Repeat 4x. [right side: insert a suitable sleeve].

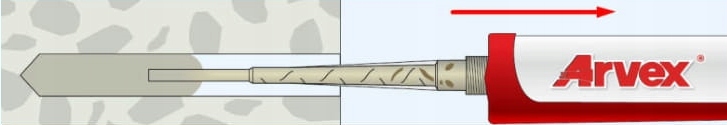

• 3. Ściągnij zakrętkę i zamocuj mieszadło. Wyciśnij pistoletem i wyrzuć pierwsze zmieszane 10cm zaprawy.

Po uzyskaniu mieszanki o jednolitym kolorze, wstrzykuj zaprawę rozpoczynając od dna otworu.

• 3. Remove the cap and attach a mixing nozzle. Using a gun, extrude and discard the first mixed 10cm of the resin. Once an evenly mixed color is obtained, inject the resin starting from the bottom of the hole.

• 4. Podczas umieszczania pręta w otworze obracaj go wolno w kierunku przeciwnym do ruchu wskazówek zegara, aby usunąć zbędne powietrze. Upewnij się, że pręt został zatopiony w zaprawie na wymaganą głębokość.
• 4. While inserting the stud, turn it slowly counterclockwise to remove unnecessary air. Make sure the required embedment depth is reached.

• 5. Sprawdź, czy zaprawa wypełnia otwór/tuleję aż po brzegi. Usuń zbędny nadmiar zaprawy, który wypłynął z otworu. Odczekaj czas konieczny na utwardzenie zaprawy przy danej temperaturze.
• 5. Make sure the resin fills the hole/sleeve to the brim, remove excess resin. Wait for the time required for curing of the resin at the given temperature.

• 6. Przyłóż mocowany element i dokręć go z odpowiednią siłą stosując klucz dynamometryczny.
• 6. Put the element being fixed in place and tighten it with appropriate force using a controlled torque wrench.

• 7. Montaż jest zakończony, a mocowanie gotowe do przyjęcia obciążenia.
• 7. The installation is complete and the anchor is ready to bear the load.

Poniżej znajdą Państwo przykładowe zdjęcie, przedstawiające kotwę chemiczną w przekroju.
