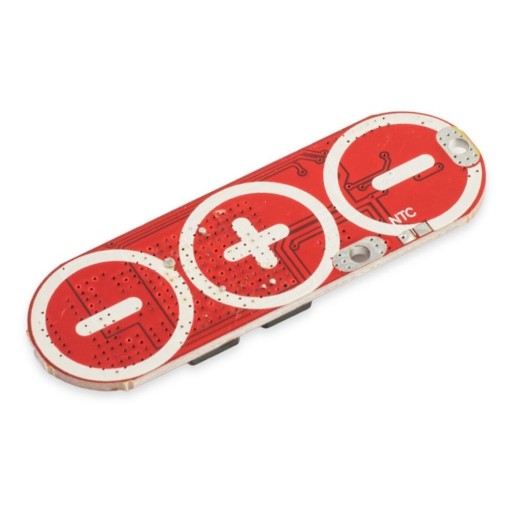

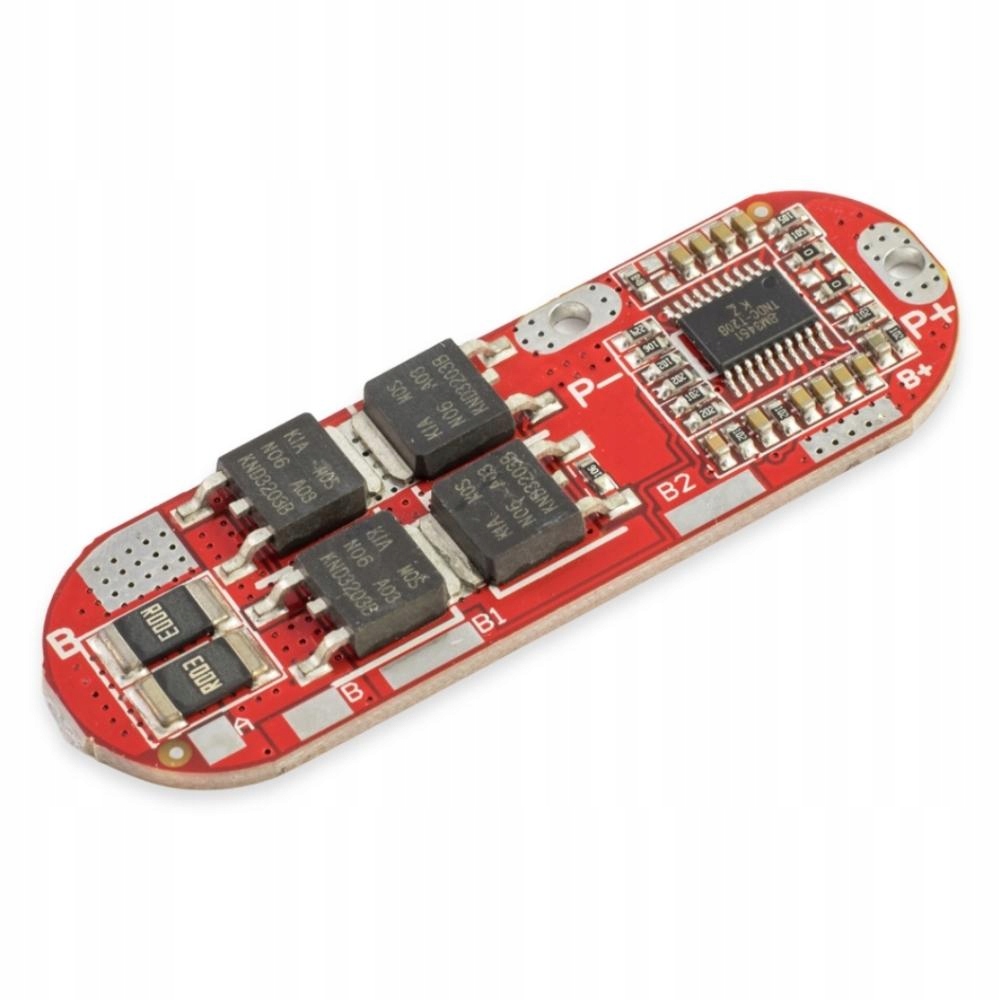

Moduł ładowarki akumulatorów Li-Ion 18650. Obsługa 4 ogniw lub pakietu 4S napięciu 14,4V - 16,8V (3,6V - 4,2V na ogniwo) z zabezpieczeniem.

BMS, czyli Battery Management System. Ten moduł nie ma funkcji balansera. On ma za zadanie zabezpieczać ładowanie i rozładowanie pakietu akumulatorów i odłączać ogniwa w niebiezpiecznych momentach.

Moduł jest konfigurowalny. Po przelutowaniu odpowiednich zworek może obsługiwać pakiety 3S, 4S lub 5S. Opis przeróbki poniżej.

Oferta z modułem przygotowanym do pracy z pakietami 4S.

Ochrona pojedynczego ogniwa przed:

• Przeładowaniem: 4,25V +/- 0,025V
• Napięcie resetujące zabezpieczenie: 4,1V +/- 0,0025V
• Czas zadziałania zabezpieczenia: 0,5 - 1,5 sekundy
• Rozładowaniem: 2,75V +/- 0,1V
• Napięcie resetujące zabezpieczenie: 3V +/- 0,1V
• Nadmiernym prądem ładowana/rozładowania: 60A
• Czas zadziałania zabezpieczenia: 0,5 - 1,5 sekundy
• Ochrona temperaturowa

Parametry modułu:

• Konfiguracja ogniw: 4S
• Prąd pracy ciągły: 25A
• Zabezpieczenie zwarciowe: 0,1 - 0,6 ms
• Zabezpieczenie przed przerwanym obwodem
• Wymiary: 54 x 18 mm

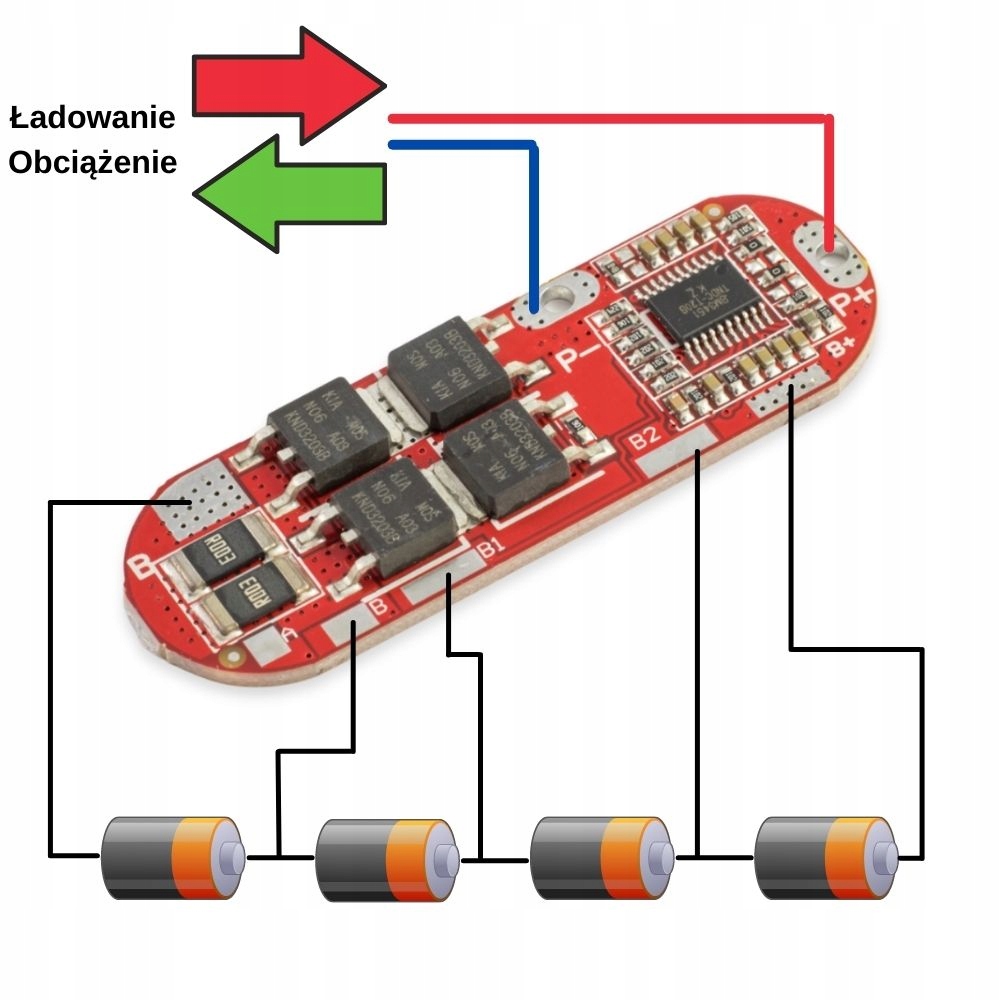

Łączenie (lutowanie i zgrzewanie) ogniw według rysunku ze zdjęć.

Nie należy mieszać ogniw nowych i zużytych. Zaleca się stosowanie ogniw o podobnych parametrach (pojemność, napięcie, rezystancja wewnętrzna)

Jak rozpoznać konfigurację modułu lub go przerobić?

Moduł umożliwia prostą konfigurację między 3S, 4S i 5S za pomocą zworek.

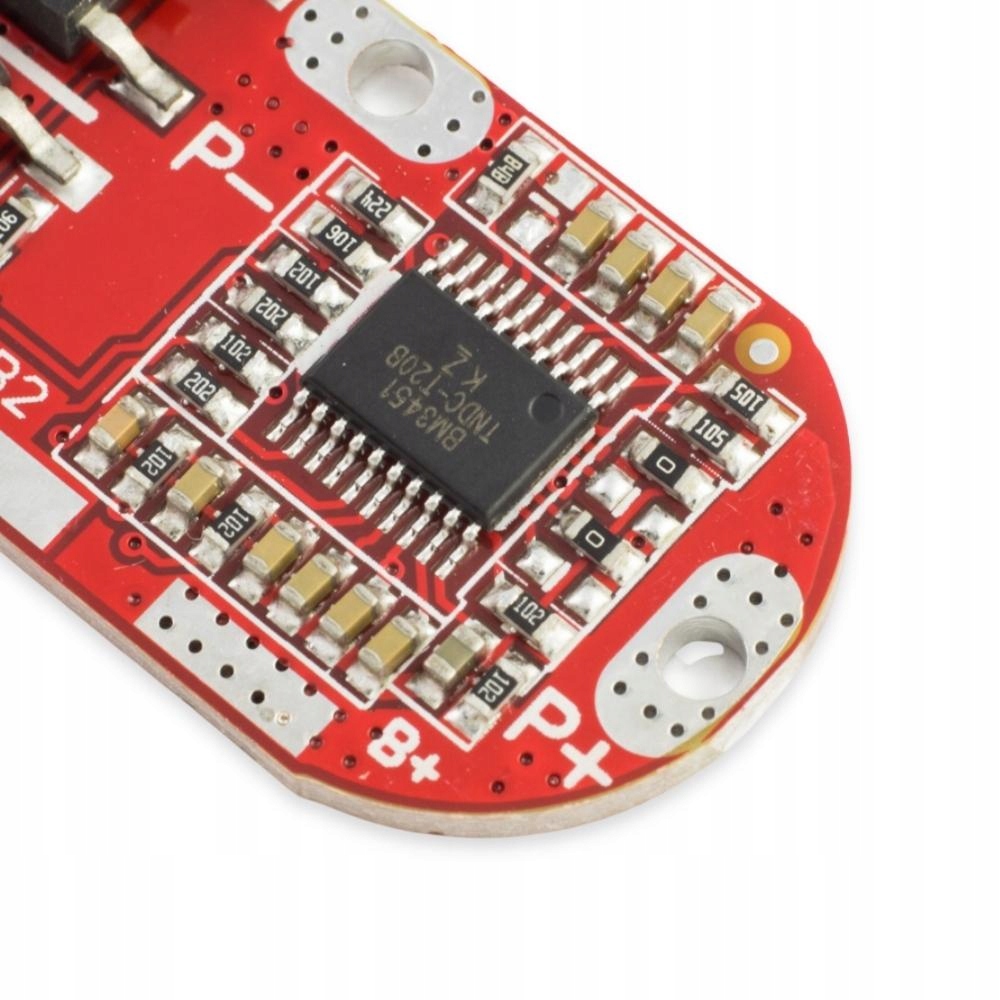

Na płytce przy złączu P+ jest miejsce na 4 zworki.

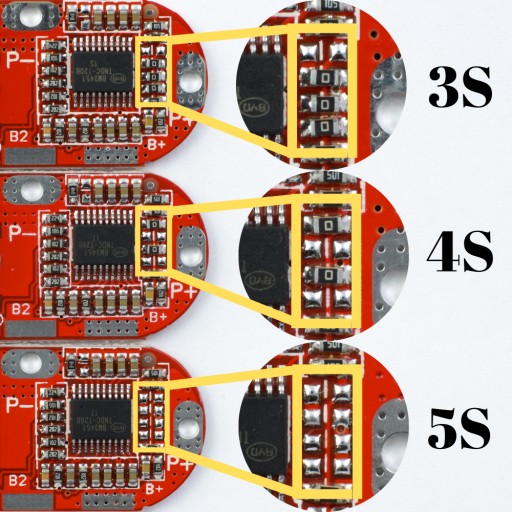

Ułożenie zworek dla każdego z trybów widoczne jest na zdjęciu obok. Chodzi o te w żółtych prostokątach.

Zworki są lutowane. Nie musisz lutować rezystora 0 ohm. Wystarczy mostek z cyny.
