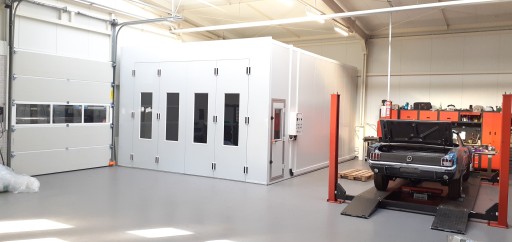

Покрасочная камера, покрасочная камера 8,125 х 4,65 м.

Specyfikacja

• Drzwi główne 4 częściowe, przeszklenia umożliwiają obserwację wnętrza kabiny.
• Drzwi personelu  są wyposażone w zatrzaskowy zamek nadciśnieniowy zapewniający automatyczne otwarcie drzwi serwisowych w przypadku osiągnięcia zbyt wysokiego ciśnienia wewnątrz kabiny, co gwarantuje tym samym maksimum bezpieczeństwa obsługi.
• Zastosowane oświetlenie i specjalistyczna elektronika zaprojektowana specjalnie dla potrzeb nagrzanego pomieszczenia co zapewnia pracownikom pracę „bez cieni”.
• Pionowy przepływ powietrza w kabinie.
• Całkowita wymiana powietrza.
• Dzięki klapie  ciepła temperatura może wzrosnąć z 20o C do 60-80o C w ciągu 8-10 minut. Oszczędza to energię i zapewnia równomierną dystrybucję dużych ilości ciepła serwomotor zapewnia dokładną i swobodną wymianę pomiędzy cyklami pracy dając dłuższy czas zachowywania ciepła, oszczędzając olej oraz zużycie energii.
• Wentylatory  pracują bardzo cicho z dużą siłą powietrza. Zapewniają przepływ powietrza ze średnią prędkością 0,20-0,30m/s, utrzymując właściwe parametry pracy. Spełniają warunki BHP pracowników. Ciśnienie w pomieszczeniu skutecznie zapobiega wpadaniu kurzu, co gwarantuje wysoką jakość pracy.
• Podstawa kabiny wykonana ze stali, o budowie szkieletowej. Wysokość podstawy 28-30 cm. Podłoga w całości okratowana.
• Szkło bezpieczne w oknach i oświetleniu.
• najwyższa temperatura 80oC, elektryczna klapa cyklu lakierowania/suszenia. Włoski palnik RIELLO zapewnia doskonałe spalanie, dzięki czemu minimalizuje zanieczyszczenie środowiska. Palnik oraz wymiennik ciepła wykonane są z dobrej jakości stali nierdzewnej, odpornej na wysokie temperatury. Profesjonalne i naukowe podejście już na etapie projektowania oraz nowoczesny system produkcji pozwoliły osiągnąć sprawność na poziomie 85%.
• Filtry: wstępny, sufitowy, podłogowy.
• Dzięki zastosowanym filtrom zostaje stworzone czyste środowisko pracy, które w maksymalnym stopniu spełnia wymogi pracy.
• Nowoczesna tablica sterowania zapewnia pełną kontrolę w czasie pracy kabiny. Posiada wszystkie urządzenia niezbędne do pełnej i bezpiecznej obsługi.

Kabina zawiera

• palnik olejowy model 1-stopniowy RIELLO
• podłoga w całości okratowana
• oświetlenie górne LED
• oświetlenie boczne LED
• wentylatory nawiewowe i wyciągowy
• wełna mineralna

Informacje techniczne:

Wymiary zewnętrzne kabiny:

• Długość:    L = 8125 mm
• Szerokość:  W = 4650 mm
• Wysokość:  H = 3800 mm

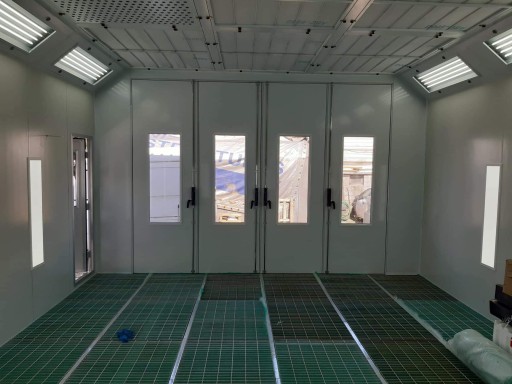

ZDJĘCIE POGLĄDOWE POCZWÓRNEJ BRAMY WJAZDOWEJ

• Elektryczny system kontroli: Sterowanie dzięki zaprogramowanemu pulpitowi sterującemu , włącznik światła, wskaźnik awarii,  awaryjne zatrzymania , licznik motogodzin , regulator ograniczenia temperatury, włącznik lakierowania i suszenia itp.

• Oświetlenie

Oświetlenie sufitowe: 32 świetlówki LED x 18W

Oświetlenie boczne: 12 paneli  LED  świecących całą powierzchnią

• System grzewczy

Palnik Włoska marka Riello olejowy

Przetwornik ciepła Stal  nierdzewna

System oczyszczania powietrza

• Struktura filtrująca, filtr początkowy zbiera granulki większe niż 10 μm.
• Filtr w suficie zbiera granulki większe niż 5 μm.
• System oczyszczania ma dużą pojemność. Wskaźnik filtracji sięga ok 98%.
• Filtr z węglem aktywnym.

Objętość powietrza do:

• ok 32500 m3/h: Szybkość m/s

System cyrkulacji powietrza

Wentylator wyciągowy

• Przepływ powietrza:   ok. 28000m3/h
• Moc:                                 7,5 kw
• Ilość:                           1 wentylator

Wentylator nawiewowy

• Przepływ powietrza:        ok. 34000 m3/h
• Moc:                                  2x5,5 kw
• Ilość:                                 2 wentylatory

• Dach: Panele z ocynkowanej blachy lub Panele z wełny mineralnej 50 mm- opcjonalnie

• Układ dolotowy i wydechowy
• wlot: 2 x 5,5 wentylator odśrodkowy, moc 11 kW, wydajność powietrza: 30.000 m3 / h
• wylot: 1 x 7,5kw wentylator z szerokim otworem, moc: 7,5kw,                                                        wydajność powietrza: 28000 m3 / h

• Obudowa generatora: wlot z boku, wylot z tylnej górnej części
• Drzwi

1. Drzwi wejściowe

• 4 skrzydła,  wymiary: szer. 4000mm  x  wys. 3800mm

1. 2.Drzwi awaryjne

• 1 szt., wymiary: szer. 700mm  x  wys. 2000mm, kolor czerwony

Budowa kabiny

• Rampa: Dwie rampy wjazdowe
• Podłoga: W całości okratowana podłoga ,konstrukcja wykonana z krat , stalowych płatów, 2  stalowe rampy o wymiarach: 630mm x 1800mm/ 1 sztuka
• Panele ścienne: Kolorowe, stalowe panele ścienne (z wełną mineralną), grubość 70 mm, szer: 950 mm, złożona konstrukcji, izolacja ciepła. grubość stali w panelu 0,4 mm z wełną mineralną w środku
