Крышный вентилятор HARMANN VIVER 4-190/250S 190 мм

Wentylator dachowy Harmann

Viver 4 190/250

Dane techniczne

• Średnica: 190 mm
• Maksymalny przepływ powietrza: 280 m3/h
• Spręż maksymalny: 140 Pa
• Moc: 18 W
• Napięcie: 0,23 A
• Maksymalna temperatura pracy: 70°C
• Wartość ciśnienia akustycznego: 24 dB
• Masa: 4,5 kg

Konstrukcja

Dachowy wentylator promieniowy z wyrzutem pionowym z silnikiem umieszczonym w strumieniu przepływającego powietrza. Obudowa (boczna i górna) została wykonana z wysokiej jakości niekorodującego stopu aluminium odpornego na działanie czynników atmosferycznych (AlMg3) i składa się z nisko profilowanej osłony w kształcie ośmiokąta z siatką.

Całość została umieszczona na kwadratowej płycie montażowej wykonanej z galwanizowanej blachy stalowej. Konstrukcja wentylatora umożliwia montaż na podstawie dachowej lub cokole murowanym o przekroju kwadratowym. Wokół profilowanego wlotu do wirnika umieszczone zostały króćce gwintowane umożliwiające montaż akcesoriów dachowych takich jak: króćce, klapy zwrotne czy złącza przeciwdragniowe.

W komplecie dostarczane są śruby służące do montażu z podstawą dachową. Wentylator został wyposażony w wirnik typu B o łopatkach pochylonych do tyłu (wyważany dynamicznie podwójny stopień wyważenia w klasie G 6.3).

Napęd i sterowanie

Napęd stanowią jednofazowe (230V, 50Hz) lub trójfazowe (400V, 50Hz) asynchroniczne silniki elektryczne z wirującą obudową. Silniki posiadają wbudowane zabezpieczenie termiczne w postaci czujnika temperatury uzwojeń z resetem automatycznym (do modelu 355 włącznie) lub posiadają wyprowadzone na zewnątrz końcówki termokontaktu, które należy podłączyć do odpowiedniego przekaźnika ochrony termicznej np. typu S ET10 lub STDT16.

Silniki są przystosowane do napięciowej regulacji prędkości obrotowej w w zakresie 80-230V (modele jednofazowe), 100-400V (modele trójfazowe). Stopień ochrony urządzenia IPX4. Stopień ochrony silnika dla modeli 220-315 IP33, dla modelu 355 IP44, dla modeli 400-560 IP54. Klasa izolacji F.

Zastosowanie

Wentylacja ogólna wyciągowa obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Ze względu na pionowy wyrzut powietrza znajdują szczególne zastosowanie dla obiektów zlokalizowanych w gęstej zabudowie, gdzie istotne są parametry hałasu emitowanego na zewnątrz, jak również w budynkach o małej ilości wolnej przestrzeni dachowej.

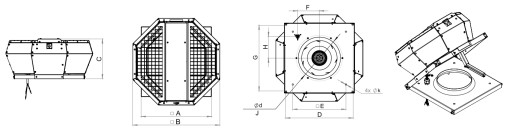

Wymiary

• Φd - 213 mm
• A - 337 mm
• B - 388 mm
• C - 190 mm
• D - 320 mm
• E - 245 mm
• F - 95,5 mm
• G - 311 mm
• H - 95,5 mm
• Φk - 9 mm

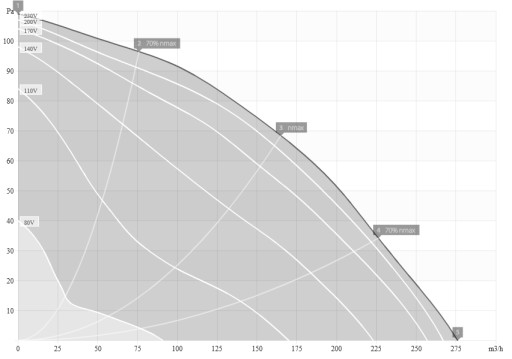

Charakterystyka pracy
