Карманный антенный анализатор RigExpert Stick-230

RigExpert Stick-230

analizator antenowy

Stick-230  wprowadza nas w nową erę - kieszonkowe, miniaturowe analizatory antenowe.  Zastępują znacznie większe urządzenia, a co jeszcze ważniejsze, znacznie je przewyższają swoimi możliwościami. Z łatwością możesz zawsze mieć go ze ze sobą, w kieszeni lub na smyczy.  Z łatwością weźmiesz go na każdą wycieczkę. Zobacz jaki jest miniaturowy i jakie ma gigantyczne możliwości.  I to wszystko za niewielkie pieniądze.

Rigexpert Stick-230 Kieszonkowy analizator antenowy

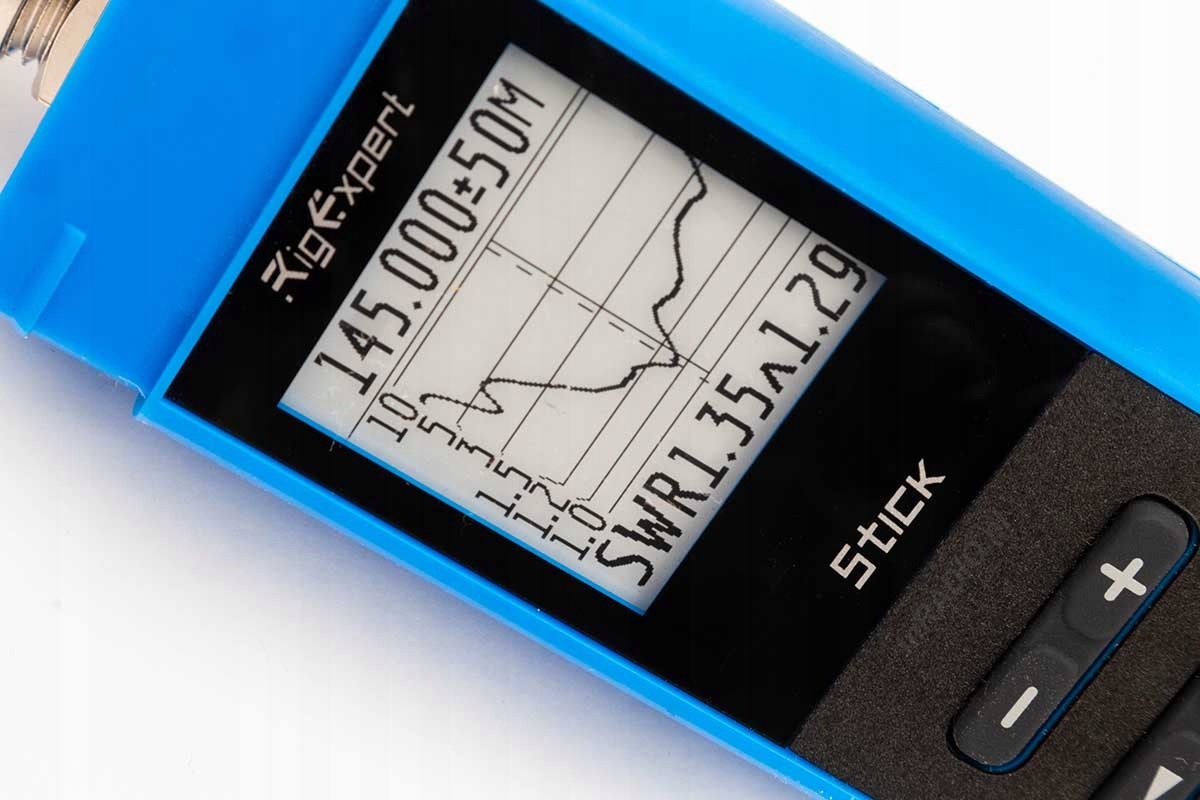

Analizator antenowy Rigexpert Stick działa od fal długich do 250MHz. Analizator Stick jest specjalnie wykonany jeśli chodzi o gabaryty, a urządzenie komunikuje się przez bluetooth, port USB C służy do ładowania wewnętrznego akumulatora Li-Ion. Ekran jest biały z ciemnymi napisami, które są bardzo wyraźne, w menu można przełączyć w tryb inwersji - ciemne tło z jasnymi napisami. Gumowe zatyczki gniazda antenowego oraz gniazda USB-C. Przy gnieździe USB (czyli od dołu analizatora) można podpiąć smycz, dla wygodnego transportu. Analizator działa z komputerem lub innym urządzeniem z systemem Android od strony Bluetooth, wymaga programu ANTSCOPE w wersji 2.

Uwaga! Wyłączenie analizatora powoduje pojawienie się napisu "Antenna Analyzer 230MHz Press...", aż do ponownego naciśnięcia włącznika.

Świetne funkcje zawarte w Rigexpert Stick:

• Wyświetlacz E-ink (papier elektroniczny) który czytelny jest nawet w pełnym słońcu
• Wysoki kontrast wyświetlacza
• Nie wymaga żadnych wstępnych kalibracji
• Szczelna obudowa chroni elektronikę przed pyłem i zachlapaniem wodą
• Długi czas pracy na baterii po jednym ładowaniu: 16godzin
• Kompaktowy analizator antenowy
• Lekki
• Rozmiary kieszonkowego analizatora
• Zawsze gotowy do pomiarów
• Łączenie z komputerem i możliwość pomiarów przez ANTScope2

Obsługa RigExpert Stick sprowadza się do 6 przycisków. Po włączeniu lewy przycisk obok włącznika z kolorową strzałką, uruchamia tryb opcji ( w pomiarach trzeba dłużej przytrzymać). Wyjście z opcji lub pomiarów przyciskiem włącznika.

Dostępne podstawowe opcje w analizatorze - 5 ekranów menu:

• Single parameters at single frequency - wszystkie pomiary na konkretnej częstotliwości (jak pod przyciskiem 8 w analizatorach AA600/230ZOOM/itp. - 5 ekranów z danymi.
• Multé auto scan band for resonance - automatyczne wyszukanie rezonansu anteny
• HAM SWR chart at amateur bands - wykresy pomiarów WFS tylko w pasmach krótkofalarskich
• Free AWR chart at custom range - wykresy pomiarów WFS dla żądanej częstotliwości
• Adjust user settings - ustawienia użytkownika

Naciśnięcie kolorowej strzałki przejdzie w dane menu, ustawienia "adjust":

• Bluetooth czy moduł ma być włączony
• Invert screen czy odwrócić kolory (standardowo: ciemne napisy na jasnym tle)
• OFF Timeout czas wyłączenia
• ITU Region wybór 3 regionów
• Band search normalny pomiar lub dokładniejszy
• System Z0 impedancje podłączonych obwodów antenowych od 25 do 600 omów
• Factory reset przywrócenie domyślnych ustawień

Specyfikacja analizatora Stick-230

• Zakres obsługiwanej częstotliwości: 0,1 - 230MHz
• Komunikacja Bluetooth
• Zasilanie jeden akumulator(18650) Li-ion 2800mAh, ładowane przewodem USB-C
• Oprogramowanie działające na Android oraz iOS
• Mocny wyświetlacz, wyniki widać nawet w słońcu
• Klasyfikacja SWR w postaci wyświetlanych gwiazdek ****
• Szybszy pomiar, nawet o 30% od klasycznych rozwiązań
• Złącze antenowe UHF (SO-239)
• Analizator anten oraz przewodów antenowych
• Ekran z wyświetlaczy e-booków, potrzebuje energię tylko do wykreślenia danych
• Impedancje: 25/50/75/100/150/200/300/450/600 omów
• Tryb "Multé" do pomiarów anten wielopasmowych - to nie jest tryb multiSWR
• Zakresy wykresów SWR, już wstępnie zaprogramowane dla pasm radioamatorskich
• Moc sygnału wyjściowego: -10dBm przy obciążeniu 50omów
• Rozdzielczość wyświetlacza e-papier: 200x200 monochromatycznych punktów
• Przyciski wodoodporne
• Moduł Bluetooth: v.4.2 BLE Single-mode, Class B
• Praca w zakresie temperatur: 0-40ºC
• USB typu C, działa także przez kabel z UBSG
• Masa: 185g
• Wymiary: 185 mm x 40 mm x 33 mm

Pomiary analizatorem STICK-230

• Wykres SWR (100 punktów)
• Zaprogramowane wstępnie zakresy pomiarów dla pasm krótkofalarskich
• Tryb Multé dla anten wielopasmowych
• Pomiar SWR (w trybie liczb: od 1 do 100, w trybie wykresów od 1 do 10)
• Pomiar "return loss"
• Pomiar R, X, Z, L, C
• Pomiar Magnitude and Phase Angle at single frequency.

W komplecie znajduje się:

• Szeroka smycz
• Krótka instrukcja
• Przewód do ładowania USB-C
