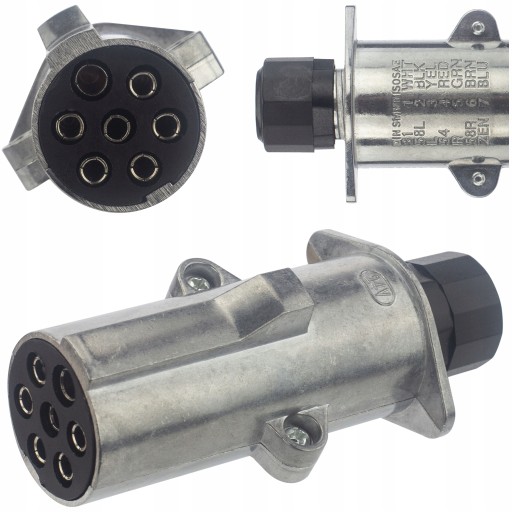

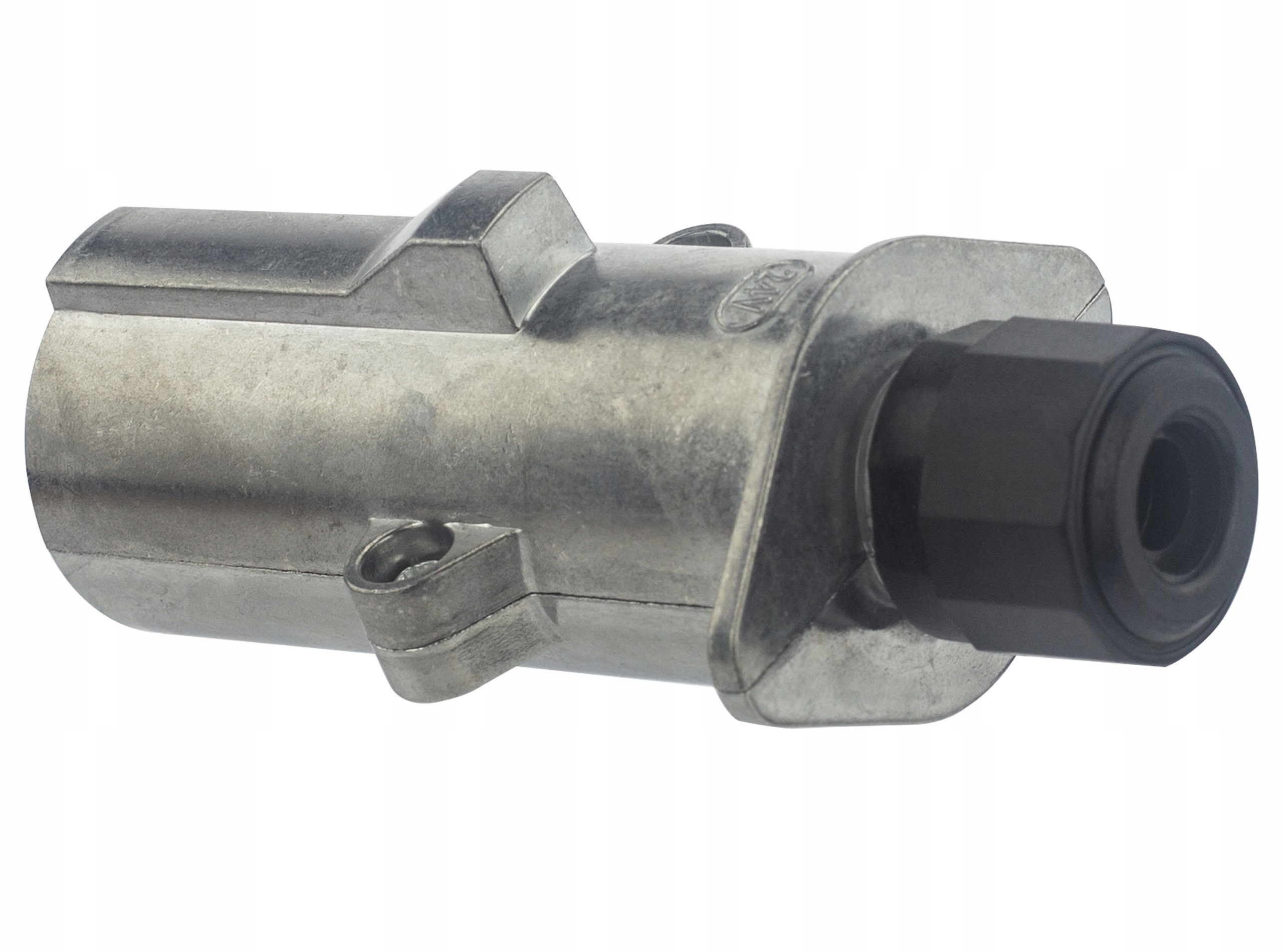

ВИЛКА 7-КОНТАКТНАЯ ТИПА N 24 В МЕТАЛЛИЧЕСКИЙ ПРИЦЕП

Wtyczka naczepowa metalowa 7-pin typu N 24V

Uniwersalna wtyczka 7-pinowa typu N przeznaczona do podłączenia i zasilania instalacji elektrycznej 24V w naczepach, przyczepach o dużej ładowności i innych pojazdach ciężkich.

Zapewnia stałe połączenie instalacji elektrycznej naczepy z pojazdem ciągnącym, gwarantując nieprzerwane działanie dostępnych funkcji (np. oświetlenia).

Złącze 7-pinowe 24V to obecnie najbardziej rozpowszechniony system służący do realizacji połączeń elektrycznych pomiędzy przyczepami i ciągnikami przy zwykłych zastosowaniach. Składa się ze złącza typu N (czarna obudowa) realizującego funkcje oświetleniowe oraz złącza typu S (biała obudowa) realizującego funkcje dodatkowe. Oprócz koloru obudowy złącza odróżniają się także wkładkami wtykowymi i konfiguracją styków.

Najważniejsze cechy:

• Uniwersalna, pasuje do każdego typu naczepy / przyczepy
• Łatwy i szybki montaż na kablu samochodowym
• Wytrzymała, odporna na uszkodzenia i warunki atmosferyczne metalowa obudowa
• Metalowe styki gwarantujące poprawne połączenie elektryczne w każdych warunkach
• Konfiguracja styków uniemożliwia pomylenie złączy N i S
• Wprowadzenie przewodu poprzez skręcaną dławnicę
• Gruba uszczelka chroniącą wnętrze przed zabrudzeniami
• Graficzne oznaczenie przeznaczenia poszczególnych zacisków śrubowych

Specyfikacja:

• Producent: HYBSZ
• Symbol: WM24N
• Rodzaj: wtyczka naczepowa 7-pin typu N na kabel
• Napięcie: 24V
• Złącze: wtyk 7-pin typu N, złącze żeńskie bez bolca (czarne)
• Obudowa: metalowa
• Połączenie: skręcane
• Sposób montażu przewodu: zaciski śrubowe ponumerowane
• Max średnica przewodu: 9,1 mm
• Kolor: srebrny
• Długość wtyczki: 110 mm
• Średnica złącza: 37 mm
• Waga: 150 g

Schemat 7-pinowego złącza 24V typu N:

• Biegun 1 (31) - Funkcja: masa - Przewód: biały
• Biegun 2 (58L) - Funkcja: światła pozycyjne lewe tylne, światła obrysowe i konturowe oraz oświetlenie tablicy rejestracyjnej po lewej stronie - Przewód: czarny
• Biegun 3 (L) - Funkcja: lewy kierunkowskaz - Przewód: żółty
• Biegun 4 (54) - Funkcja: światła hamowania - Przewód: czerwony
• Biegun 5 (R) - Funkcja: prawy kierunkowskaz - Przewód: zielony
• Biegun 6 (58R) - Funkcja: światła pozycyjne prawe tylne, światła obrysowe i konturowe oraz oświetlenie tablicy rejestracyjnej po prawej stronie - Przewód: brązowy
• Biegun 7 - Funkcja: Kontrola hamulca przyczepy - Przewód: niebieski

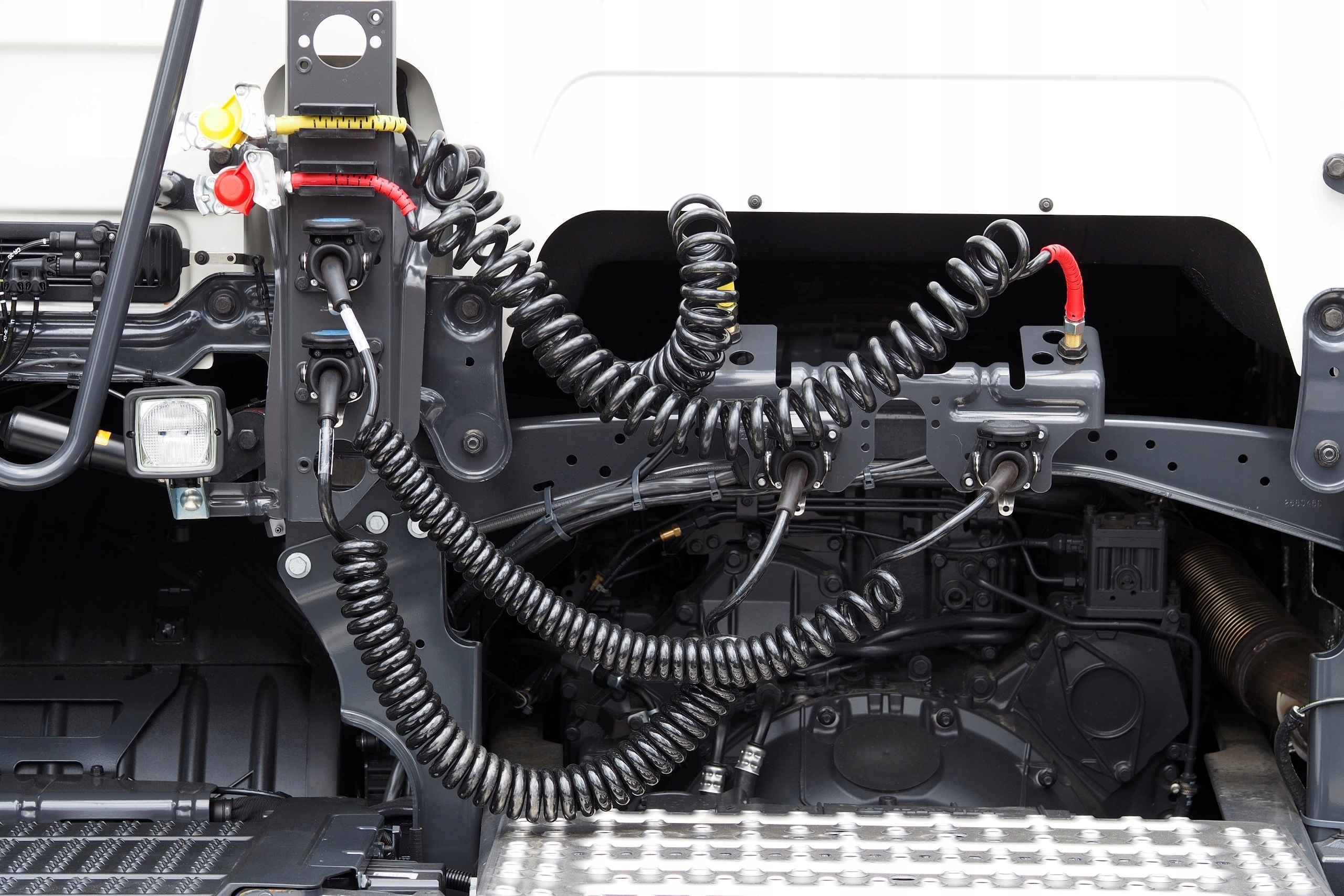

Zastosowanie produktów marki HYBSZ:

• przyczepy i przyczepki transportowe
• lawety
• naczepy
• ciągniki siodłowe
• ciężarówki
• przyczepy kempingowe
• kampery
• maszyny rolnicze
• autobusy, autokary
• przemysł motoryzacyjny

Polska produkcja

Prezentowany artykuł został wyprodukowany w całości w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej.

Poziom wykonania jest bezkonkurencyjny w stosunku do towarów sprowadzanych z Chin, czy Tajwanu.

O producencie

SH HYBSZ jest polskim producentem przewodów elektrycznych, przewodów spiralnych i wiązek kablowych. Oferuje produkty wysokiej jakości spełniając oczekiwania Klientów na całym świecie. Firma stawia na nowe rozwiązania produkcyjne przy zastosowaniu nowoczesnych urządzeń technologicznych.

Dzięki posiadaniu wysoko rozwiniętego zakładu wyrobów gotowych przedsiębiorstwo dostarcza na rynek części do pojazdów samochodowych, a w szczególności ciężarówek oraz do naczep, przyczep i lawet. Fabryka produkuje między innymi: przewody spiralne, przewody pneumatyczne, wtyczki, gniazda, przewody akumulatorowe i rozruchowe.

W naszej ofercie znajdą Państwo więcej wtyczek, gniazd i przewodów samochodowych 12V i 24V polskiej marki HYBSZ. Zapraszamy do zakupów!
