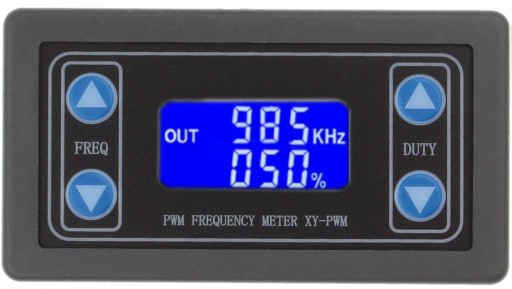

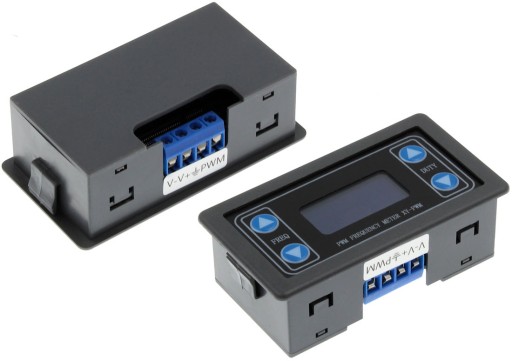

XY-PWM to łatwy w obsłudze generator PWM z cyfrowym wyświetlaczem oraz czterema przyciskami do sterowania. Posiada wbudowany interfejs szeregowy UART umożliwiający komunikację i sterowanie z poziomu PC.  Może być wykorzystany jako generator fali prostokątnej lub do zastosowań konstrukcyjnych czy dydaktycznych. Wszystkie ustawione parametry zostają automatycznie zapisane przed każdym wyłączeniem urządzenia i nie zanikają.

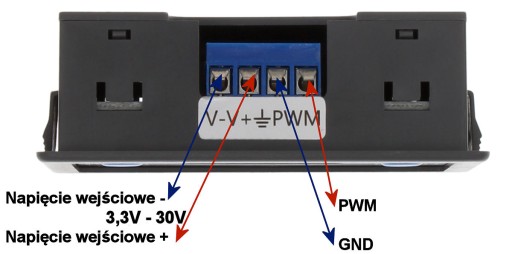

Uwaga!!! Dodatni i ujemny biegun urządzenia musi być prawidłowo podłączony, w przeciwnym razie regulator może zostać uszkodzony.

Zachęcamy do zapoznania się z pozostałymi produktami w naszej ofercie

Schemat podłączenia wtryskiwacza przy użyciu dodatkowego modułu MOSFET(dostępny w naszej ofercie)

Specyfikacja:

• Stan: Nowy
• Generator sygnału PWM
• Generator fali prostokątnej
• Temperatura pracy: -20°C ~ 70°C
• Napięcie: 3,3-30V DC
• Regulacja PWM: 1% -100%
• Częstotliwość PWM: 1 Hz - 150 kHz
• Dokładność częstotliwości: 2%
• Obciążalność wyjścia:  5 ~ 30mA
• Komunikacja z komputerem przez UART
• Zaciski śrubowe ARK do wygodnego i szybkiego podłączenia
• Wbudowany wyświetlacz LCD
• Wymiary: 79mm x 43mm x 27mm
• Obudowa panelowa do umieszczenia w otworze 40mm x 73mm
• Waga: 38 g
• wyjście amplitudy: PWM - amplituda wejścia jest równa amplitudzie wyjścia Uwej=Uwy

Przyciski:

FREQ△: podniesienie częstotliwość kanału

FREQ▽: obniżenie częstotliwość kanału

DUTY△: podniesienie wartości cyklu pracy

DUTY▽: obniżenie wartości cyklu pracy

Ustawianie zakresu częstotliwości:

Wejdź do interfejsu ustawień po krótkim naciśnięciu dowolnego przycisku „FREQ △” lub „FREQ▽” w normalnym trybie pracy, aby wybrać zakres częstotliwości. Przełącz zakres częstotliwości. Po naciśnięciu przycisku zwróć uwagę na pozycję, w której znajduje się przecinek dziesiętny:

• Wyświetlanie „XXX” bez kropki dziesiętnej, wtedy minimalna częstotliwość to 1 Hz. Zakres częstotliwości to 1 Hz ~ 999 Hz.
• Wyświetlanie „X.XX”, kropka dziesiętna jest na drugiej pozycji, wtedy minimalna częstotliwość to 0,01 KHz. Zakres częstotliwości to 1,00 KHz ~ 9,99 KHz.
• Wyświetlanie „XX.X”, kropka dziesiętna jest na trzeciej pozycji, wtedy minimalna częstotliwość to 0,1 KHz zakres częstotliwości to 10,0 KHz ~ 99,9 KHz.
• Wyświetlanie „X.X.X”, świecą się wszystkie kropki, wtedy minimalna częstotliwość to 1 KHz. Zakres częstotliwości wynosi 1KHz ~ 150KHz.

Kontrola przez port szeregowy:

• Szybkość komunikacji: 9600 bps
• Data bits: 8
• Stop bit: 1
• Cyfra kontrolna: brak
• Kontrola przepływu: brak

Ustawienia częstotliwości PWM

• F101: ustaw częstotliwość na 101HZ (001 to 999)
• F1.05: ustaw częstotliwość na 1.05KHZ (1.00 to 9.99)
• F10.5: ustaw częstotliwość na 10.5KHZ (10.0 to 99.9)
• F1.0.5: ustaw częstotliwość na 105KHZ (1.0.0 to 1.5.0)

Ustawienia zakres cyklu pracy:

DXXX: ustaw PWM zakres cyklu na XXX: (001 do 100)

Przykład: D050, ustawienie wypełnienia 50%

Odczyt parametru:

Wyślij "READ"  by odczytać ustawienia parametrów.

Poprawne ustawienia: DOWN

Niepoprawne ustawienia: FALL
