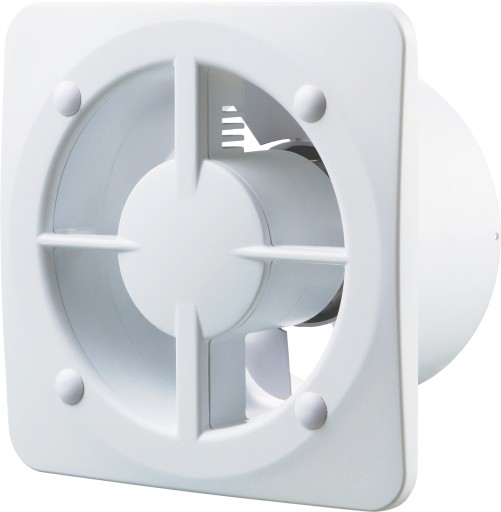

НАСТЕННЫЕ И ПОТОЛОЧНЫЕ ВЕНТИЛЯТОРЫ БАЗОВЫЙ ДАТЧИК ВЛАЖНОСТИ ТАЙМЕР Ø100 мм 82 м3/ч

WENTYLATOR OSIOWY WYCIĄGOWY VENTS SYSTEM BASE H

(higrostat - czujnik wilgoci oraz wyłącznik czasowy - timer)

ŚCIENNO - SUFITOWY

W KOMPLECIE Z WENTYLATOREM NIE MA PRZEDNIEGO PANELA DEKORACYJNEGO - PANELE W 12 RÓŻNYCH KOLORACH I WZORACH DOSTĘPNE SĄ NA NASZYCH INNYCH AUKCJACH (DO NABYCIA ODDZIELNIE)

aukcja dotyczy sprzedaży samego wentylatora bez przedniego panela dekoracyjnego

GŁÓWNE CECHY:

• ŚREDNICA KRÓĆCA - 100 mm
• WYSOKA WYDAJNOŚĆ - MAX 82 m3/h
• ENERGOOSZCZĘDNY SILNIK - TYLKO 7,5 W
• GŁOŚNOŚĆ - 26 dB(A) / 3 m
• TIMER - WYŁĄCZNIK CZASOWY - 2 ÷ 30 min.
• HIGROSTAT - CZUJNIK WILGOCI - 60 ÷ 90 %
• ŁOŻYSKA KULOWE W STANDARDZIE
• MOŻLIWOŚĆ MONTAŻU ZAWORU ZWROTNEGO "KO 100" ZAPOBIEGAJĄCEGO COFANIU SIĘ POWIETRZA (w postaci klapek z grubszej folii PCV) - ZAWÓR "KO 100" DOSTĘPNY NA NASZYCH INNYCH AUKCJACH
• AERODYNAMICZNE ŁOPATKI WIRNIKA (ŚMIGŁA)
• MATERIAŁ - PCV TYPU ABS - ODPORNE NA UV
• TRWAŁA I SZTYWNA KONSTRUKCJA
• MONTAŻ ŚCIENNY lub SUFITOWY
• PROSTA INSTALACJA
• RENOMOWANY PRODUCENT - VENTS-GROUP

OPIS

Nowoczesny wentylator wyciągowy ze stylowym wzornictwem przeznaczony do stosowania w pomieszczeniach prysznicowych, łazienkach, kuchniach i innych pomieszczeniach mieszkalnych. Maksymalna wydajność w połączeniu z niskim poborem energii zapewnia idealny mikroklimat. Montaż do szybów wentylacyjnych lub podłączanie do okrągłego kanału wentylacyjnego.

ZALETY

Obudowa i wirnik wykonane z wysokiej jakości i wytrzymałego tworzywa sztucznego odpornego na promieniowanie UV. Specjalnie zaprojektowany profil aerodynamiczny zapewnia wysoką wydajność powietrza. Charakterystyczną cechą wentylatorów z tej serii jest możliwość zastosowania jednego wielu paneli dekoracyjnych w różnych wzorach i kolorach (panele do nabycia na naszych innych aukcjach). Wentylator może być wyposażony w specjalnie zaprojektowany zawór zwrotny, aby zapobiec  wstecznemu ciągowi i utracie ciepła z pomieszczenia - zawór zwrotny można dokupić na naszych innych aukcjach. Wysoki stopień ochrony IP 34 zapewnia idealne rozwiązanie dla wentylacji łazienki.

WAŻNE: KOLORY I WZORY PANELI DEKORACYJNYCH - (PANELE SPRZEDAWANE ODDZIELNIE NA NASZYCH INNYCH AUKCJACH - NIE SĄ W KOMPLECIE Z WENTYLATOREM SPRZEDAWANYM NA TEJ AUKCJI)

1. Plain White (biały połysk)
2. Plain Red (czerwony połysk)
3. Plain Black Saphire (czarny szafirowy połysk)
4. Plain Platinium (srebrny satynowy)
5. Plain Moon (biały z wzorem połysk)
6. Plain Bavaria (biały z wzorem połysk)
7. Plain Hi-Fi (biały z wzorem połysk)
8. Chrome (gładkie aluminium połysk)
9. Hi-Tech (aluminium szczotkowane - inox)
10. Glass White (szklany biały połysk)
11. Glass Red (szklany czerwony połysk)
12. Glass Black (szklany czarny połysk)

ZALETY SILNIKA

Niskie zapotrzebowanie na energię dzięki nowoczesnemu wysokowydajnemu silnikowi. Bezobsługowe łożyska kulkowe niewymagające smarowania zapewniają ponad 40 000 godzin pracy non-stop. Silnik wyposażony w zabezpieczenie termiczne przed przegrzaniem.

AUTOMATYKA

Dzięki zastosowaniu czujnika wilgotności (higrostat) i wyłącznika czasowego (timera) wentylator załączy się samoczynnie, jeżeli poziom wilgotności w pomieszczeniu przekracza próg czujnika 60-90% wilgotności i pracuje automatycznie, aż poziom wilgotności spadnie do standardowego poziomu - ustawionego wcześniej na odpowiednim potencjometrze), po czym wentylator przełączy się w tryb pracy timera i będzie pracował jeszcze przez czas ustawiony na timerze.

Dzięki funkcji timera (wyłącznika czasowego) wentylator może pracować w przedziale czasowym od około 2 do około 30 minut, po wyłączeniu wentylatora przełącznikiem (np. od instalacji oświetleniowej).

W celu wykorzystania wszystkich funkcji wentylator wymagany jest trzyżyłowy przewód elektryczny (od włącznika do wentylatora). Możliwe jest podłączenie wentylatora dwoma przewodami (zacisk L i N), ale w takim przypadku wentylator będzie działa automatycznie w zależności od poziomu wilgotności powietrza w pomieszczeniu.

BUDOWA WENTYLATORA (poniżej przykład montażu wentylatora i przedniego panela dekoracyjnego - panele w różnych kolorach i wzorach do nabycia na naszych innych aukcjach - PANELE PRZEDNIE NIE SĄ W KOMPLECIE Z WENTYLATOREM SPRZEDAWANYM NA TEJ AUKCJI)

WYMIARY [mm]

• ØD - 99
• □ B - 140
• L - 101
• N - 88
• C - wym. otworów montaż. - 56
• H - wym. otworów montaż. - 103

DANE TECHNICZNE

• Znamionowe napięcie zasilania - 230 V
• Częstotliwość znamionowa - 50 Hz
• Moc - 7,5 W
• Wydatek powietrza - 82 m3/h
• Ciśnienie akustyczne - 26 dB(A)/3m
• Ciśnienie statyczne - 25 Pa
• Max. temperatura pracy - 45 °C
• Stopień ochrony - IP24
• Waga - 0,51 kg

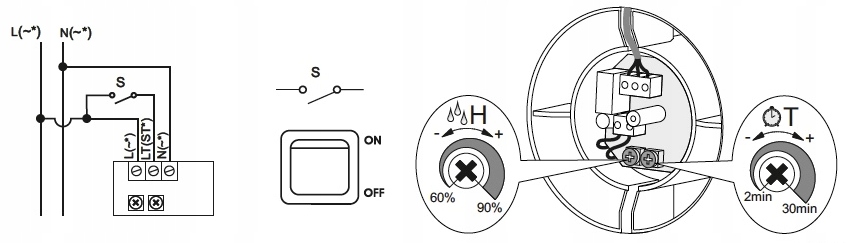

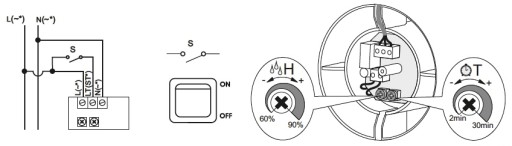

SCHEMAT ELEKTRYCZNY PODŁĄCZENIA

Do podłączenia wentylatora wymagana jest instalacja elektryczna trzyżyłowa biegnąca od włącznika do wentylatora.

• L - Napięcie (podłączone na stałe)
• N - Neutralny (zero)
• LT - Napięcie (przerywane włącznikiem)
• S - Włącznik

Poprawne ustawienie wentylatora z czujnikiem wilgoci:

Przy pierwszym podłączeniu przeprowadzić regulację w sposób opisany poniżej:

- ustawić potencjometr od czasu na minimum, a potencjometr od wilgoci na maksimum (potencjometry kręcić należy bardzo delikatnie, do momentu wyczucia lekkiego oporu, bo można bardzo łatwo uszkodzić potencjometr przekręcając go wokół własnej osi). Następnie podłączyć zaciski L - faza i N - zero. Po podaniu napięcia przy takim podłączeniu wentylator powinien włączyć się na kilka, kilkanaście sekund i sam wyłączyć. Następnie, cały czas pod napięciem, przekręcamy delikatnie potencjometr od wilgoci powolutku w lewo (przeciwnie do wskazówek zegara) do momentu, kiedy wentylator się załączy, w tym momencie delikatnie cofamy w prawo. Mamy teraz ustawiony tzw. minimalny próg działania czujnika wilgoci. Całą regulację przeprowadzamy oczywiście w pomieszczeniu, w którym wentylator ma docelowo być zamontowany.

Jeżeli mamy instalację trzyżyłową biegnącą od włącznika (np. światła lub oddzielnie przeznaczonego) do wentylatora, to możemy podłączyć trzeci przewód do zacisku LT (wykorzystując np. przewód żółto-zielony jako fazę przerywaną włącznikiem przez odpowiednie podłączenie na wejściu do włącznika). Takie podłączenie daje nam możliwość wykorzystania funkcji timera w wentylatorze i włączania wentylatora poza automatyczną funkcją higrostatu.

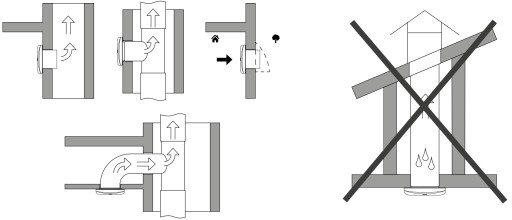

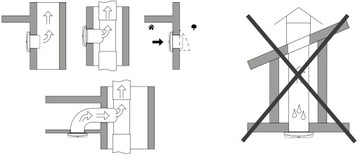

PRZYKŁADY MONTAŻU

ZAWÓR ZWROTNY

Możliwość montażu zaworu zwrotnego Vents KO 100 zapobiegającego cofaniu się powietrza (w postaci klapek z grubszej folii PCV) - ZAWÓR DOSTĘPNY NA NASZYCH INNYCH AUKCJACH - NIE JEST W KOMPLECIE Z WENTYLATOREM SPRZEDAWANYM W TEJ OFERCIE !!!
