Amiko XFINDER 3 COMBO DVB-T/C/SAT-метр

Miernik Amiko XFINDER 3 COMBO DVB-T/C/SAT

DVB-S2, DVB-T2/C + podgląd kanałów

Miernik Amiko X-Finder 3

Oficjalny dystrybutor Amiko Polska

Miernik Amiko X-Finder 3 to nie tylko urządzenie do wskazywania poziomu sygnału telewizji cyfrowej, to 7-calowy przenośny telewizor z wbudowanym tunerem naziemnym, satelitarnym i kablowym. Dzięki niemu nie tylko zobaczysz suche parametry ale również obejrzysz na ekranie obraz odbieranej telewizji.

Miernik udostępnia informację o sile, jakości sygnału, analizator spectrum (DVB-S), konstelacje, pomiar parametrów MER, BER oraz obliczanie kąta nachylenia anteny satelitarnej z możliwością zapamiętywania lokalizacji.

Oprogramowanie miernika można aktualizować za pomocą złącz USB lub podłączając go do internetu.

Obsługa miernika jest prosta i intuicyjna, menu jest podobne do tych z tunerów satelitarnych. Obok ekranu mamy przyciski do podstawowych funkcji miernika.

X-Finder 3 ma wbudowaną baterię o pojemności 5.5 Ah, którą możesz ładować z sieci 230 V lub z gniazdka samochodowego 12 V. Zestaw wraz z akcesoriami można przenosić w wytrzymałej walizce z przegródkami i piankowym wypełnieniem.

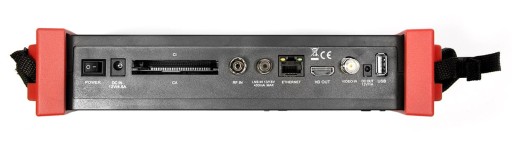

Amiko X-Finder 3 złącza:

Złącze zasilania 12V

Gniazdo na moduły CI

Czytnik kart CA

Wejście sygnału naziemnego DVB-T lub kablowego DVB-C

Wejście sygnału satelitarnego DVB-C

Złącze ethernet

Złącze HDMI out

Złącze BNC do kamer przemysłowych

Złącze zasilania 12V out

USB 2.0

Zestaw Amiko X-Finder 3 zawiera:

Miernik Amiko X-Finder 3

Futerał,

Pasek,

Ładowarka sieciowa,

Ładowarka samochodowa,

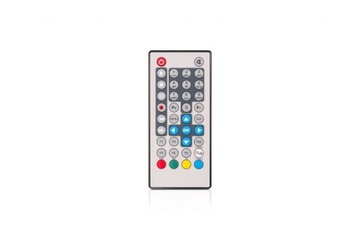

Pilot zdalnego sterowania,

Walizka

Instrukcja w j. angielskim i polskim

Dane techniczne miernika Amiko X-Finder 3

Głowica satelitarna:

Typ: DVB-S / S2

Wejście: złącze F (żeńskie)

Wyjście: złącze F (żeńskie)

Zakres częstotliwości: 950 MHz ~ 2150 MHz

Poziom sygnału: od -65 do -25 dBm

Zasilanie LNB i polaryzacja: V: +13 V / +13,5 V, H: +18 V / +18,5 V

Natężenie prądu: 300 mA, zabezpieczenie przed przeciążeniem

22 kHz: częstotliwość: 22 ą1 kHz

DiSEqC: 1.0, 1.1, 1.2, USALS (0,6 ą 0,2 V)

Demodulacja: QPSK, 8PSK

Symbol Rate na wejściu: 2-45 Mbps, sprawność kodu splotowego

FEC: 1/2, 2/3, 3/4, 5/6, 7/8, 1/4, 1/3, 2/5, 3/5, 4/5, 8/9, 9/10 i Auto

Głowica naziemna:

Typ: DVB-T / DVB-T2

Wejście: złącze IEC (żeńskie)

Wyjście: złącze IEC (męskie)

Poziom sygnału: Nordig Compliant, DBOOK Compliant

DVB-T FEC: Viterbi + Reed Solomon 1/2, 2/3, 3/4, 5/6, 7/8

DVB-T2 FEC: LPDC + BCH 1/2, 3/5, 2/3, 3/4, 5/6

Częstotliwość wejścia: 47 ~ 862 MHz

Modulacja: QPSK, 16QAM, 64QAM, 256QAM

Okres ochronny: 1/4, 19/256, 1/8, 19/128, 1/16, 1/32, 1/128

Tryb FFT: 1k, 2k, 4k, 8k, 16k, 32k normalny i rozszerzony

Szerokość pasma kanału: 6 / 7 / 8 MHz

Moc wyjściowa anteny: 5 V (50 mA maks.)

Demodulacja: COFDM 2K/8K

Liczba nośnych: 1705 / 6817

Głowica kablowa:

Typ: DVB-C

Wejście: złącze IEC (żeńskie)

Wyjście: złącze IEC (męskie)

Zakres częstotliwości: 47 ~ 862 MHz

Poziom sygnału: -20 dBmV ~ +20 dBmV

Szerokość pasma: 7 / 8 MHz

Demodulacja: 64 / 128 / 256 QAM

Symbol Rate na wejściu: 1,5 ~ 7 Ms/s

Zasoby systemowe:

Procesor: 400 MHz

Pamięć Flash: 8 MB (64 Mbits)

DDR SDRAM: 128 MB (1024 Mbits)

Dysk wewnętrzny: 2 GB (FAT16)

Zasilanie:

Napięcie na wejściu: 14,5 V DC (4 A)

Bateria: 11,1 V (5,5 Ah)

Czas ładowania baterii: ~3,5 h

Cykl pracy baterii: ~6-7 h

Dekodowanie MPEG TS A/V:

Transport Stream: MPEG-2, H.264

Przepływność na wejściu: maks. 120 Mbit/s

Proporcje obrazu: 4:3, 16:9

Dekodowanie wideo: MPEG-2, MP@ML, MPEG-4 Part 10 / H.264

Rozdzielczość wideo: 720x480p/i, 720x576p/i, 1280x720p, 1920x1080p/i

Dekodowanie audio: MPEG-1 layer I/II, MPEG2 layer II, Dolby Digital, Dolby Digital Plus

Audio: Lewy / Prawy / Stereo / Mono

Częstotliwość próbkowania: 32, 44,1 i 48 kHz

Cechy fizyczne:

7-calowy wyświetlacz LED

Wymiary (szer. x wys. x gł.): 242 x 160 x 46 mm

Masa netto:

Temperatura pracy: 0 °C ~ 45 °C

Temperatura przechowywania: -10 °C ~ 70 °C

Wilgotność przechowywania: 5% ~ 95% RH (nieskondensowana)

Wejście i wyjście A/V i danych:

Wej./Wyj. A/V: CVBS Video Input / Output, Audio L/R Input / Output

HDMI: Ver1.3 (Type A)

USB Host: Type-A (High Speed USB2.0) slot

USB Slave: Mini USB (Type-B)

Ethernet: RJ45 (10/100M)

RS-232C: 3,5 mm Jack Type (przepływność: 115,2 kbps)
