Регулятор Lindab RDR 160 мм

Lindab RDR jest regulatorem stałego wydatku z możliwością zmiany nastawy. Jego zastosowanie to instalacje wentylacji mechanicznej w budynkach mieszkalnych oraz użyteczności publicznej.

Regulator wykonany jest z tworzywa sztucznego PVC w klasie M1 oraz stali ocynkowanej (dla ø150-250 mm), o wytrzymałości temperaturowej do 60ºC. Regulator zapewnia utrzymanie stałej wartości strumienia przepływu powietrza w zakresie ciśnienia 50-250 Pa. Lindab RDR może być stosowany zarówno w trybie nawiewu, jak i wyciągu powietrza.​​​​​​​​​​​​​​​​​​​​​​​​​​

Średnica: 160mm

Przepływ [m³/h]: 180-300

Nastawa [m³/h]: 250

Budowa i wymiary

Umieszczona na regulatorze Lindab RDR skala nastawy umożliwia ustawienie żądanej wartości strumienia powietrza na stałym poziomie.​​

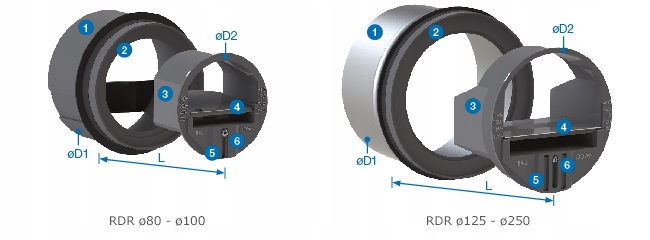

Elemeny oznaczone na rysunkach:

(1) tuleja z uszczelką, (2) obręcz tulei (​różna w zależności od modelu), (3) obudowa regulatora, (4) wkład regulacyjny, (5) skala nastawy, (6) śruba do re​gulacji przepływu powietrza.

Montaż

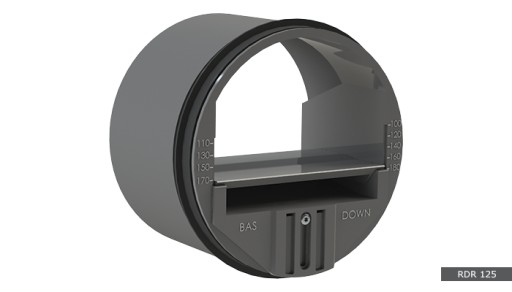

Regulator przepływu powietrza Lindab RDR przeznaczony jest do montażu wewnątrz okrągłego kanału w instalacjach pionowych i poziomych. Podczas montażu w instalacji poziomej należy przestrzegać położenia oznaczeń "BAS" i "DOWN" umieszczonych na froncie urządzenia. Szczelność przepływu gwarantuje zamontowana uszczelka.

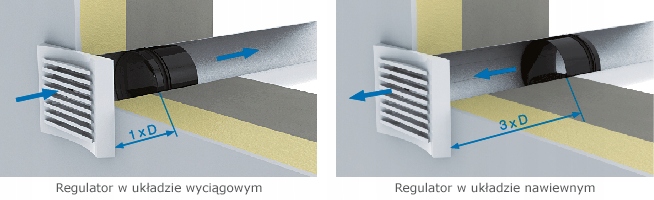

Regulator przepływu powinien znaleźć się co najmniej jedną długość średnicy kanału od kratki wentylacyjnej w układzie wyciągowym powietrza i co najmniej 3 długości średnicy kanału w układzie nawiewnym.

Podczas instalacji nie dotykaj elementu regulującego!

Należy zwrócić szczególną uwagę na montaż regulatora zgodnie z kierunkiem przepływu powietrza.
