Автоматическое дистанционное открытие ворот и калитки при приближении автомобиля

Sterownik samoczynnego otwierania się bramy po zbliżeniu samochodu (nie musisz szukać i używać pilota)

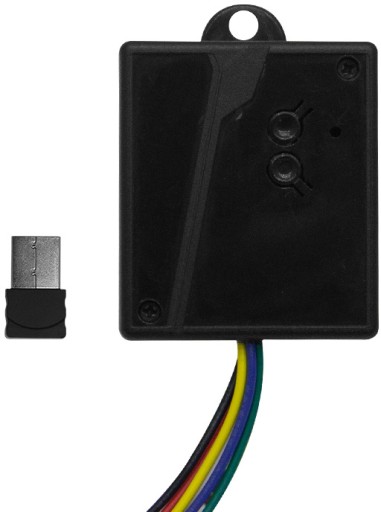

Odbiornik sygnału Bluetooth i wtyczka USB nadajnika Bluetooth (lub kilka wtyczek USB) mogą być stosowane do sterowania silnika bramy, drzwi garażowych, bariery wysięgnika, itp.

Gdy zbliża się samochód z wtyczką USB włożoną do portu ładowania USB (ładowarki USB) - brama otworzy się automatycznie z odległości około 10 metrów. Odbiornik po wykryciu sygnału zwiera pierwszy przekaźnik, a po utracie sygnału zwiera drugi przekaźnik. Czas zwarcia: 1 sekunda.

Brama zamknie się automatycznie po wjeździe samochodu gdy:

• silnik bramy ma ustawioną funkcję automatycznego zamykania (drugiego przekaźnika więc nie ma potrzeby podłączać)
• po 10 sekundach od wyłączenia zasilania wtyczki USB lub oddalenia się jej ponad 10 metrów z zasięgu sterownika (gdy podłączymy drugi przekaźnik)

Film przedstawiający działanie sterownika i instrukcja jego podłączania:

https://youtu.be/m7RGsunm1R0

Parametry techniczne:

• Napięcie robocze przekaźnika: 12-24 V DC/AC
• Prąd pobierany: 18mA
• Ilość kanałów: 2 kanałowy (2 przekaźniki: NO1,COM1; NO2,COM2)
• Napięcie robocze wtyczki USB: DC 5V
• Prąd roboczy wtyczki USB: 1mA
• Ilość obsługiwanych wtyczek USB: max 300 sztuk
• Odległość otwierania: 10 metrów gdy wtyczka USB włożona do portu USB samochodu

W zestawie:

• sterownik (odbiornik Bluetooth)
• nadajnik USB (nadajnik Bluetooth)

Dodatkowe nadajniki do kupienia w naszej ofercie:

http://allegro.pl/oferta/11583952797

Schemat podłączenia przewodów:

żółty i biały - przekażnik pierwszy który zwiera się po wykryciu sygnału bluetooth

niebieski i zielony - przekaźnik drugi który zwiera się po utracie sygnału bluetooth

czarny i czerwony - zasilanie sterownika napięciem 12-24 V DC/AC
