Дооснащение ЧПУ 3018 PRO концевыми выключателями

Товар

6 781  ₽
Дооснащение ЧПУ 3018 PRO концевыми выключателями

Доставка

  • Почта России

    от 990 ₽

  • Курьерская доставка EMS

    от 1290 ₽

Характеристики

Артикул
11584822292
Состояние
Новый
Marka
bez marki
Maksymalna moc
0 W
Model
12a
Kod producenta
CNC3018

Parametry dodatkowe

Częściowo zmontowany zestaw
tak

Описание

Prezentowane elementy umożliwią doposażenie urządzenia CNC 3018 PRO w wyłączniki krańcowe osi XYZ.

W trakcie użytkowania maszyny i osiągnięcia końca zakresu danej osi, silnik nie zatrzyma się programowo co może spowodować uszkodzenie płyty sterującej i/lub silnika krokowego.

.

Wyłączniki pomogą wyzwolić na płycie sterującej urządzenia funkcję zatrzymania pracy w krańcowych pozycjach danej osi. Elementy na których montowane są  wyłączniki krańcowe nie wymagają przeróbek, modyfikacji i zmian w urządzeniu. Elementy osi Z posiadają regulacje wyzwalaczy krańcówek.

.

Zestaw zawiera wszystkie śruby, nakrętki do montażu oraz przewody umożliwiające podłączenie w płycie sterującej ( 3 x przewód o długości zakończony wtyczką żeńska 2 pin raster złącza 2,54 + przewód 2 lub 3 lub 4 żyłowy (w zależności od dostępności) służący do połączenia ze sobą wyłączników równolegle.

.

Zestaw składa się z:

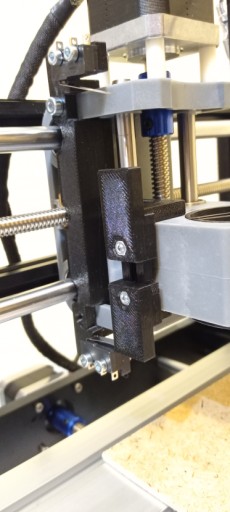

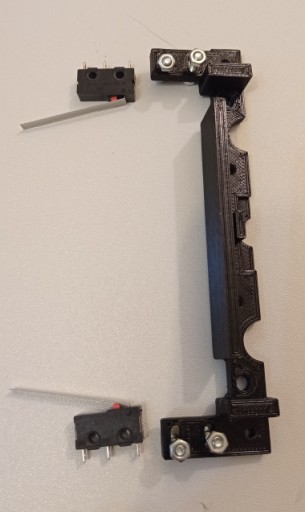

Wyłączników krańcowych na oś Z (2 szt.) – montaż poprzez umiejscowienie elementu w standardowym korpusie silnika i przykręcenie przy pomocy dwóch śrub ( śruby i nakrętki w zestawie). Krańcówki mają możliwość nieznacznej regulacji wysokości ,a wyzwalacz na korpusie posiada dwa „palce/ wyzwalacze” jeden dłuższy od drugiego o 5 mm. Na wyzwalaczu znajduje się fasola regulacyjna. Zablokowanie pozycji odbywa się poprzez dokręcenie śrubą imbusową wyzwalacza w danej pozycji.

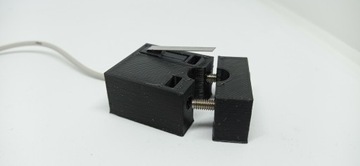

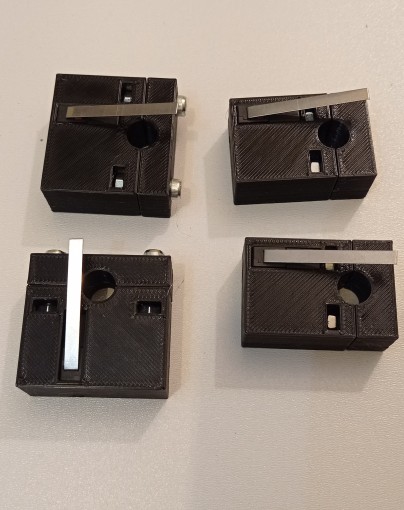

Wyłączników krańcowych na oś X i Y (po 2szt.)- montowane są na jednej z prowadnic liniowych (wałek). Składają się z dwóch części, w większej montowany jest wyłącznik krańcowy. Można je zamontować w dowolnym miejscu przesuwając po prowadnicy ,a następnie skręcając śrubami ( w zestawie). Regulacja zatrzymania możliwa jest tylko poprzez zmianę pozycji krańcówki na prowadnicy liniowej. W przypadku montażu na końcach prowadnic wyzwolenie nastąpi około 15 mm od końca zakresu osi.

.

Ten zestaw jest do samodzielnego montażu do którego należy:

Połączenie ze sobą wyłączników krańcowych równolegle przewodem (do prawidłowych nóżek) następnie przylutowanie przewodów z wtyczką do prawidłowych nóżek  na wyłącznikach krańcowych oraz ich montaż w elementach przeznaczonych na konkretną oś. Następnie należy kable doprowadzić do płyty GRBL i podłączyć w prawidłowy sposób i w miejscu odpowiadającym danej osi. Przewody należy zabezpieczyć przed uszkodzeniem i zaplątaniem w inne elementy. Kable można umieścić w rowkach profili aluminiowych przy pomocy wypełniaczy – w zestawie 8 szt. o długości 50mm.

.

Cena dotyczy  jednego kompletu: elementy z wyłącznikami krańcowymi na osie X,Y,Z z śrubami montażowymi i przewodami. Elementy wykonane w kolorze czarnym, wydruk wykonany jest w technologii druku 3D z materiału PLA ( max temp 50 stopni C).

Cena nie dotyczy elementów pozostałych będących na zdjęciach poglądowych zamieszczonych na aukcji oraz części urządzenia pokazujących zamontowane elementy.

Materiał PLA czarny - Druk 3D. Zdjęcia elementów zamieszczone na aukcji są poglądowe - wydruki mogą się różnić jakością między sobą.

Stan wizualny jak na zdjęciach. W przypadku potrzeby wykonania dodatkowych zdjęć lub pytań proszę o informację poprzez formularz "Pytanie do sprzedającego" lub na adres e-mail.

Doposażenie CNC 3018 PRO w wyłączniki krańcowe EAN (GTIN) 9331582748099
