КОМПЛЕКТ 2SEK 40Л ДЛЯ ПЛАВУЧИХ ЛЕСОВ TOUR 2М ДЛЯ ВИЛОК

Zestaw hydrauliczny 2-sekcyjny 40L/min z sekcją pływającą i zatrzaskiem do TURA

KOD SKRAW-MET: [8528]

Skład zestawu:

• 2x dźwignia na widełki [0314]
• 2x linka z widełkami o długości 2m [2448]
• rozdzielacz hydrauliczny na linki 2 sekcyjny 40L/min — sekcja pływająca + zatrzask [1720]

Zestaw doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie. Gwarantuje skuteczne sterowanie dwiema sekcjami w ładowaczach czołowych TUR (podnoszenie ramy oraz pochyłość łychy).

Zestaw posiada wiele zalet, które wpływają na dynamiczne, szybkie i bezpieczne sterowanie maszyną.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie. Dostosowany jest do pracy w: maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach, ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, zamiatarkach, maszynach przemysłowych i innych.

ROZDZIELACZ HYDRAULICZNY 2 SEKCYJNY 40L NA LINKI + SEKCJA PŁYWAJĄCA Z ZATRZASKIEM W 1 STRONĘ (K16+8)

Producent: SM-G (SKRAW MET GROUP)

Rozdzielacz wysokiej jakości, monoblokowy z układem równoległym z komorą pływającą (amortyzującą).

Charakteryzuje się zwartą konstrukcją, stabilną pracą i dużą uniwersalnością.

Umożliwia sterowanie dwoma siłownikami dwustronnego lub (po zaślepieniu jednego z portów) jednostronnego działania.

Istnieje możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

Sterowanie z kabiny za pomocą linek i joysticka.

!UWAGA! W danym rozdzielaczu sekcja z zatrzaskiem znajduje się w tylko jednej sekcji z FUNKCJĄ PŁYWAJĄCĄ

Rozdzielacz uniwersalny, znajduje zastosowanie w różnego rodzaju maszynach jak:

• Cyklopy
• Tury
• Ładowacze
• Pługi
• Wózki widłowe i wiele innych

Suwak trzypozycyjny (1 - 0 - 2) z zatrzaskiem

• z zatrzaskiem, czyli sam trzyma położenie w pozycji roboczej
• Pozycja 0 neutralna (joystick ustawiony w pionie — linka jest lużna) tłoczysko siłownika stoi — olej idzie na przelew.
• Pozycja 1 robocza (joystick ustawiony w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (joystick ustawiony w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.

Suwak trzypozycyjny (1 - 0 - 2)

• na sprężynie sama wraca do pionu
• Pozycja 0 neutralna (joystick ustawiony w pionie — linka jest lużna) tłoczysko siłownika stoi — olej idzie na przelew.
• Pozycja 1 robocza (joystick ustawiony w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (joystick ustawiony w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.

Podłączenie:

• Zasilanie (P) BSP 1/2''
• Powrót  (T) BSP 1/2''
• Wyjście na sekcje BSP 3/8''
• Podłączenie BSP 1/2"

Specyfikacja techniczna:

Przepływ oleju:  0 - 40 l/min

Maksymalne ciśnienie robocze: 250 bar

Dopuszczalna temperatura otoczenia: -40℃ do +60℃

Dopuszczalna temperatura oleju: -15℃ do +80℃

Wyposażony w zawór bezpieczeństwa.

Dźwignie sterujące rozdzielaczem hydraulicznym wraz z korpusem do sterowania rozdzielaczem za pomocą linek na widełki

Zestaw przystosowany do mechanicznego sterowania 2 - sekcyjnym rozdzielaczem hydraulicznym.

Solidna dźwignia umożliwiająca mechaniczne sterowanie dwukierunkowymi hydraulicznymi zaworami sterującymi TURA (ładowacza) przy pomocy linki na widełki (która jest w zestawie).

W rozdzielaczu 3 sekcyjnym potrzebne będą trzy takie dźwignie i trzy linki. Dźwignie mogą być łączone i skręcane ze sobą tworząc jednolity panel sterujący.

Pozwala na zdalne sterowanie (z kabiny) rozdzielaczami, które znajdują się poza kabiną.

Zastosowanie:

Dedykowany do sterowania TURA 1, 2, 3 w ciągnikach takich jak:

• URSUS
• ZETOR
• MF i pochodnych.

Doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy w różnego rodzaju maszynach tj.: maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach, ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, maszynach przemysłowych i innych.

Łatwy do zainstalowania.

Do tej dźwigni pasuje linka zakończona widełkami z otworem 6mm

Specyfikacja techniczna:

Temperatura pracy: od -40°C / do +80°C

1. Otwór na kabel z widełkami
2. Otwory montażowe
3. Gałka czarna
4. Czarna zaślepka

Materiał:

• Ergonomiczny, hartowany uchwyt z tworzywa sztucznego
• Wytrzymała metalowa rama i dźwignia dla większej trwałości

Linki do sterowania rozdzielaczem na widełki 1,5m

SUPERWYTRZYMAŁA

Metalowa w pancerzu o długości 1,5m

Linka doskonale sprawdza się przy sterowaniu rozdzielaczami hydraulicznymi stosowanymi w maszynach i urządzeniach zasilanych hydraulicznie sterowanych joystickiem / dźwignią.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie, budownictwie czy szeroko pojętym przemyśle.

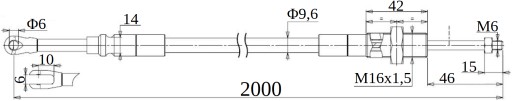

Końcówki:

• Końcówka linki od strony joysticka zakończona widełkami z otworem 6 mm oraz korpusem 14 mm
• Końcówka linki od strony rozdzielacza gwint korpusu linki M16x1.5, gwint suwaka M6x1.6

Instrukcja montażu linki na przykładzie dźwigni INDEMAR:

1. Wsunąć linkę z widełkami (5) w otwór dźwigni.
2. Naprowadzić widełki na ruchomy mechanizm dźwigni znajdujący się pod zaślepką (4)
3. Zabezpieczyć widełki trzpieniem z zawleczką (3) dociskając mocno aż nie będzie samowolnie wyskakiwał z otworu. (Jak na zdjęciu poniżej)
4. Zamontować śrubę (1) wraz z nakrętką (2), następnie dokręcić
5. Zatrzasnąć zaślepkę (4)
