ВНЕШНИЙ КОДОВОЙ ЗАМОК + СЧИТЫВАТЕЛЬ КАРТОЧНЫХ КЛЮЧЕЙ

ZAMEK SZYFROWY DODTYKOWY Z CZYTNIKIEM KART I BRELOKÓW ZBLIŻENIOWYCH ORAZ PRZYCISKIEM DZWONKOWYM SUPER-WĄSKI

MODEL: ORNO OR-ZS-824

✅ NOWOCZESNY I FUNKCJONALNY ZAMEK SZYFROWY

Autonomiczny zamek szyfrowy łączy w sobie funkcje cyfrowej klawiatury kontroli dostępu oraz czytnika kart i breloków zbliżeniowych.

To nowoczesne urządzenie współpracuje z elektromagnetycznymi zamkami, w których stosuje się system kontroli dostępu. Może również sterować innymi urządzeniami elektrycznymi lub alarmowymi.

✅ CZYTNIK KART I BRELOKÓW ZBLIŻENIOWYCH

Zamek ma 1 wyjście przekaźnikowe i czytnik kart i breloków zbliżeniowych. Uprawnione osoby mogą wejść do pomieszczenia lub budynku po odczytaniu karty lub po wprowadzeniu kodu dostępu.

✅ WBUDOWANY PRZYCISK DZWONKOWY

Odwiedzający mogą skorzystać z wbudowanego przycisku dzwonkowego i poczekać, aż drzwi zostaną otwarte.

✅ PODŚWIETLANA KLAWIATURA

Klawiatura zamka jest podświetlana, dlatego wprowadzanie kodów po zmroku nie stanowi problemu.

✅ WYTRZYMAŁA HERMETYCZNA OBUDOWA ODPORNA NA ZMIENNE WARUNKI ATMOSFERYCZNE

Jej wytrzymała obudowa sprawia, że jest wyjątkowo odporna na zmienne warunki atmosferyczne. Zamek nadaje się do montażu na zewnątrz ( stopień ochrony IP66).

✅ MONTAŻ NATYNKOWY

Zamek nadaje się do montażu natynkowego. Jest wyjątkowo wąski i można go z łatwością zamontować na słupku ogrodzeniowym.

CZYTNIK BRELOKÓW I KART ZBLIŻENIOWYCH

Uprawnione osoby mogą wejść do pomieszczenia lub budynku po odczytaniu karty / breloka lub po wprowadzeniu kodu dostępu.

✅ Szczelność, poziom ochrony IP66.

✅ Mocna i odporna obudowa ze stopu cynku pokryta warstwą ochronną.

✅ Możliwość pełnego programowania z poziomu klawiatury.

✅ Pamięć do 1000 użytkowników.

✅ Można wykorzystać jako oddzielną klawiaturę.

✅ Podświetlana klawiatura (automatycznie gaśnie po 20 sekundach).

✅ Czytnik kart i breloków zbliżeniowych EM 125kHz.

✅ Wejście typu Wiegand 26 do podłączenia z czytnikiem zewnętrznym.

✅ Wyjście typu Wiegand 26 do podłączenia ze sterownikiem.

✅ Regulacja czasu otwarcia elektrozaczepu.

✅ Zabezpieczenie przeciwzwarciowe elektrozaczepu.

✅ Łatwy montaż i programowanie.

✅ Diody LED świecąca w 3 kolorach oznaczająca tryb pracy urządzenia.

✅ Wbudowany brzęczyk.

SPECYFIKACJA TECHNICZNA

• Typ: Zamesz szyfrowy dotykowy
• Napięcie zasilania: 12V DC
• Częstotliwość: 125 kHz
• Rodzaj transmisji: przewodowy
• Tryb pracy: karta / brelok / kod
• Ilość wyjść przekaźnikowych: 1
• Obciążenie na przekaźniku drzwi: max. 2A
• Max. ilość użytkowników tymczasowych: 1000
• Montaż: natynkowy
• Czytnik zbliżeniowy: tak
• Ekran dotykowy: tak
• Szyfrator: tak
• Stopień ochrony IP: IP66
• Zakres temperatury pracy [°C]: -30° ~ 60 °C
• Wymiary (szer./wys./gł. [mm]): 45 / 149 / 22

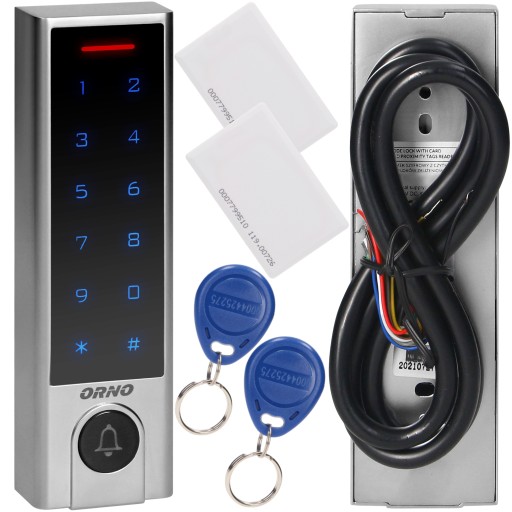

ZESTAW ZAWIERA

• ORYGINALNIE ZAPAKOWANY ZAMEK SZYFROWY
• KARTA MASTER DO DODAWANIA I USUWANIA UŻYTKOWNIKÓW - 1 szt.
• BRELOKI ZBLIŻENIOWE 125 kHz - 2 szt.
• KART ZBLIŻENIOWE 125 kHz - 2 szt.
• AKCESORIA MONTAŻOWE - 1 KOMPLET
• INSTRUKCJA W JĘZYKU POLSKIM
• KARTA GWARANCYJNA

UWAGA! DODATKOWE BRELOKI I KARTY MOŻNA ZNALEŹĆ NA NASZYCH AUKCJACH:

• BRELOKI ZBLIŻENIOWE, SYMBOL: OR-ZS-890
• KARTY ZBLIŻENIOWE, SYMBOL: OR-ZS-892

SCHEMAT PODŁĄCZENIA

1- NO (Styk NO przekaźnika drzwi (bezpotencjałowy)

2 - NC (Styk NC przekaźnika drzwi (bezpotencjałowy)

3 - COM Wspólny styk przekaźnika drzwi (bezpotencjałowy)

4 - DC+ (12VDC Wejście zasilania)

5 - OPEN (Jeden koniec przycisku żądania otwarcia drzwi (drugi koniec połączony z GND))

6 - D_IN (Czujnik statusu drzwi NC (drugi koniec połączony z GND))

7 - ALARM - (Do centrali alarmowej (wystawiane GND))

8 - D0 (Wyjście wiegand D0)

9 - D1 (Wyjście wiegand D1)

10 - GND (Ujemny biegun zasilania)

11 - Doorbell A (podłączenie dzwonka A - brak dzwonka w zestawie)

12 - Doorbell B (podłączenie dzwonka B - brak dzwonka w zestawie)

13 - Przycisk wyjścia (brak w zestawie)

14 - Sygnalizacja niedomkniętych drzwi (kontaktron - brak w zestawie)

15 - Dioda prostownicza

16 - Zwora elektromagnetyczna (brak w zestawie) / Elektrozaczep rewersyjny (brak w zestawie)

17 - Elektrozaczep (brak w zestawie)

18 - Dioda prostownicza

19 - GND (masa)

20 - +12V (napięcia zasilania)

21 - Zasilanie

22 - Alarm

23 - Zasilanie +

24 - Zasilanie -

25 - Dzwonek A

26 - Dzwonek B

MONTAŻ

1: Za pomocą specjalnego klucza imbusowego dołączonego do zestawu, zdjąć tylną płytkę z panelu klawiatury.

2: Wywiercić 2 otwory w ścianie (A, C) na śruby samogwintujące oraz 1 otwór na przewód.

3: W 2 otwory (A, C) włożyć dołączone do zestawu plastikowe kołki.

4: Za pomocą dwóch śrub samogwintujących zamocować tylną płytkę na ścianie.

5: Przeciągnąć przewód przez otwór (B).

6: Zamocować panel klawiatury do tylnej ścianki.
