4-осевой шаговый комплект с ЧПУ 3,0 Нм - шаговый двигатель

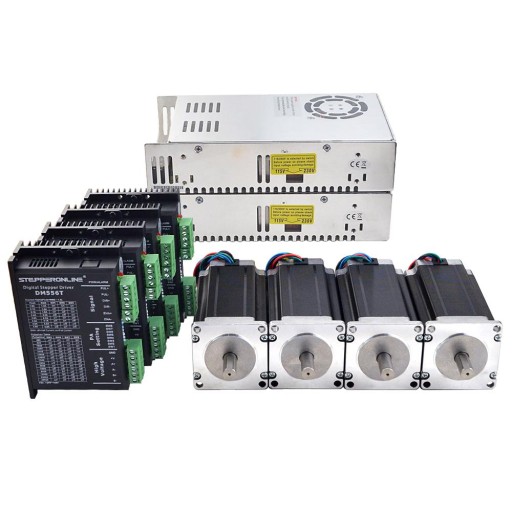

Zestaw zawiera:

• Cyfrowy sterownik krokowy 1,8~5,6A 20-50VDC dla silnika krokowego Nema 23, 24, 34 - 4 szt.
• Silnik krokowy CNC Nema 23 bipolarny 3Nm 4.2A 57x57x114mm 4 przewody - 4 szt.
• Zasilacz impulsowy 350W 48V 7.3A 115/230V - 2 szt.

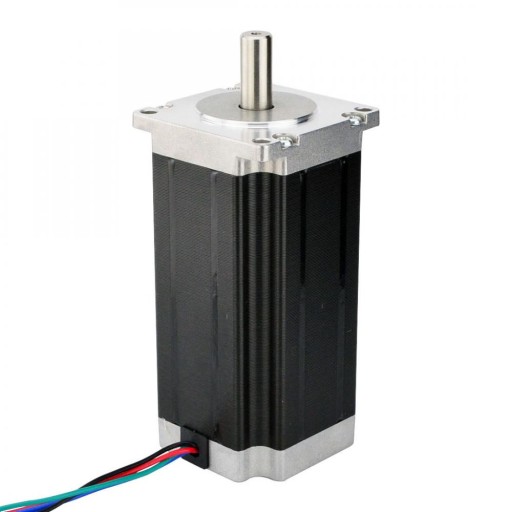

Specyfikacja silnika:

Numer części producenta:

23HS45-4204S

Typ silnika: bipolarny krokowy Kąt kroku: 1.8 stopnia Moment trzymania: 3.0 Nm (425 uncji) Prąd znamionowy / faza: 4.2 A Rezystancja fazowa: 0.9 ohms± 10% Indukcyjność: 3.8 mH ± 20%(1KHz) Rozmiar ramy: 57 x 57 mm Długość ciała: 113 mm Średnica wału: Φ10 mm Długość wału: 24 mm Długość wału D: 20 mm Liczba przewodów: 4 Długość przewodu: 400 mm

Połączenie

A+ A- B+ B- Czarny Zielony Czerwony Niebieski

Specyfikacja sterownika:

• Antyrezonans zapewniający optymalny moment obrotowy, wyjątkowo płynny ruch, niskie nagrzewanie się silnika i hałas
• Automatyczna identyfikacja silnika i automatyczna konfiguracja parametrów w celu uzyskania optymalnego momentu obrotowego z silników o szerokim zakresie
• Sterowanie krokowe i kierunkowe (PUL/DIR)
• Multi-Stepping dla płynnego ruchu silnika
• Wejścia kompatybilne z TTL i izolowane optycznie do 5,6A
• Napięcie wejściowe 20-50VDC
• 16 wybieranych rozdzielczości mikrokroków 400-25600 za pomocą przełączników DIP
• 8 wybieralnych ustawień prądu wyjściowego od 1,8A do 5,6A za pomocą przełączników DIP
• Miękki start bez „skoku” po włączeniu
• Częstotliwość wejściowa impulsu do 200 KHz
• Automatyczna redukcja prądu jałowego
• Zabezpieczenia przepięciowe i nadprądowe

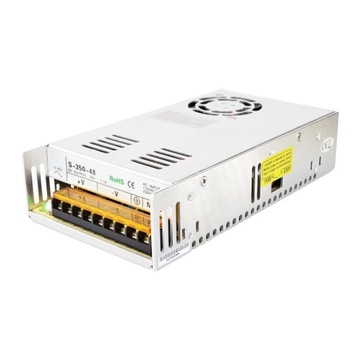

Specyfikacja zasilania:

• Wyjście 48V DC 7.3A
• Zakres napięcia wejściowego AC: 93~132V/176~264VAC
• 115V/230V AC wybierane przełącznikiem
• Wysoka wydajność niski koszt
• Wymuszone chłodzenie powietrzem przez wbudowany wentylator DC
• Zabezpieczenie przed przetężeniem, przepięciem, zwarciem i przegrzaniem
• 215 * 115 * 50 mm (dł. * szer. * wys.)
