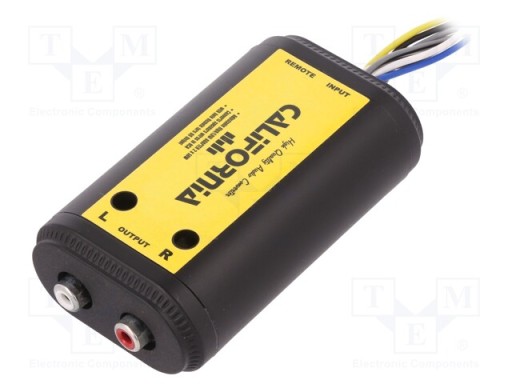

КОНВЕРТЕР АУДИОСИГНАЛА RCA CHINCH + ПУЛЬТ ДУ 41102

Konwerter sygnału głośnikowego na RCA (chinch)

Wysokiej jakości 2-kanałowy konwerter zamieniający sygnał głośnikowy na sygnał liniowy RCA - wej.2x50W / wyj.2xRCA, płynna regulacja poziomu sygnału. Umożliwia podłączenie zewnętrznego wzmacniacza pod radioodtwarzacz nie posiadający wyjść RCA (CINCH) . Posiada filtr zakłóceń oraz separuje składową stałą (DC). Posiada płynną regulację sygnału wyjściowego oddzielnie dla każdego kanału. Wyjście REMOTE TURN ON/OFF - układ do załączania i wyłączania zewnętrznego wzmacniacza mocy. Przeznaczony dla radioodtwarzaczy o mocy do 2x50W. 2 wyjścia RCA.

Konwerter umożliwia wyprowadzenie 2-kanałowego sygnału RCA z radia, które nie posiada złącza chinch np. fabrycznie montowane odtwarzacze.

Ponadto nasz konwerter posiada układ remote, który po otrzymaniu sygnału głośnikowego, natychmiast po włączeniu radioodbiornika generuje +12V potrzebne do załączania wzmacniaczy. Układ ten jest szczególnie przydatny w przypadku fabrycznych odtwarzaczy nie posiadających wyjścia +12V rem (większość pojazdów po 2004r z magistralą CAN)

Potencjometry pozwalają na dopasowanie sygnału do każdego wzmacniacza.

Instalacja polega na wpięciu się w przewody głośnikowe wychodzące z radia lub bezpośrednio przy samych głośnikach.

Montaż konwertera nie wymaga odłączania podpiętych do radia głośników. Przewidziany do radioodtwarzaczy o mocy maks 50W na kanał. Posiada filtr zakłóceń oraz separuje składową stałą (DC)

SCHEMAT POŁĄCZEŃ (według oznaczeń na obudowie)

"L OUTPUT R”  - wyjścia sygnału RCA dla kanału lewego (L) i prawego (R) podłączane do wejść RCA wzmacniacza

"REMOTE” (zasilanie i wyjście Remote do sterowania wzmacniaczem)

(GROUND) - przewód czarny – masa zasilania (-12V)  - podłączyć do masy zasilania radioodbiornika, wzmacniacza lub do karoserii pojazdu

(12V) - przewód żółty – zasilanie (+12V) - podłączyć np. do przewodu zasilania radioodbiornika lub wzmacniacza

(REMOTE OUT) - przewód niebieski – wyjście Remote (+12V) do załączania/wyłączania wzmacniacza - podłączyć do wejścia Remote we wzmacniaczu

"INPUT"  (wejścia sygnału)

przewód biały (L+) – podłączyć do wyjścia głośnikowego z radioodbiornika dla kanału lewego o polaryzacji dodatniej (+)

przewód biało-czarny (L-) – podłączyć do wyjścia głośnikowego z radioodbiornika dla kanału lewego o polaryzacji ujemnej (-)

przewód szary (R+) – podłączyć do wyjścia głośnikowego z radioodbiornika dla kanału prawego o polaryzacji dodatniej (+)

przewód szaro-czarny (R-) – podłączyć do wyjścia głośnikowego z radioodbiornika dla kanału prawego o polaryzacji ujemnej (-)

przewód czarny (Ground) – masa – podłącz do masy w celu zminimalizowania zakłóceń (jeśli występują)
