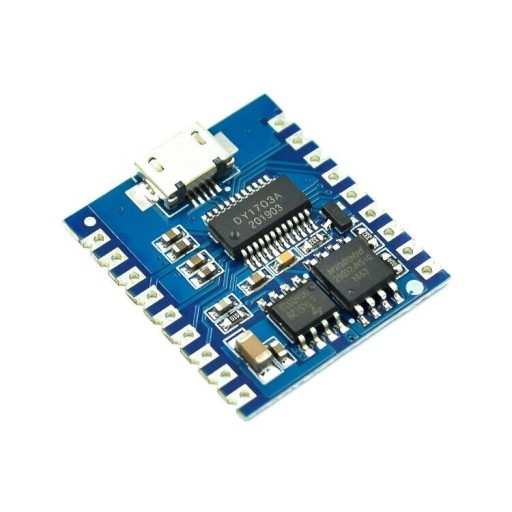

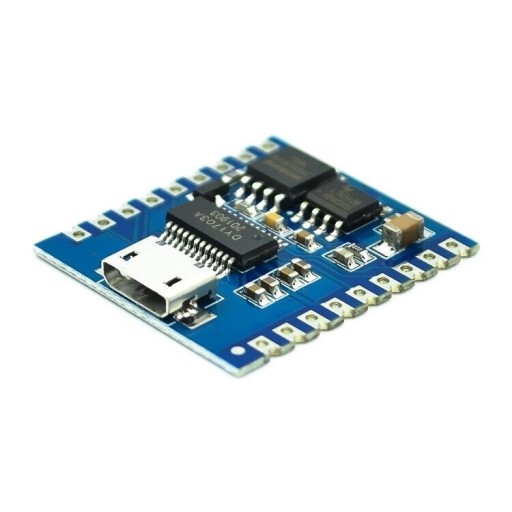

DY-SV17F Moduł odtwarzacza MP3 4MB Flash SPI UART

DY-SV17F Moduł odtwarzacza MP3 4MB Flash SPI UART

Moduł odtwarzacza MP3 DY-SV17F to niezwykle funkcjonalne urządzenie, które umożliwia odtwarzanie plików audio bezpośrednio z komputera. Jego instalacja jest prosta i szybka - wystarczy podłączyć go do komputera za pomocą portu USB (MicroUSB) i pojawi się on jako nowy dysk. Moduł jest w stanie odtwarzać pliki MP3, co pozwala na szeroki wybór muzyki i innych nagrań audio. Wbudowane opcje konfiguracji pozwalają na dostosowanie modułu do indywidualnych potrzeb, a jego niewielki rozmiar i niskie zużycie energii czynią go idealnym rozwiązaniem dla projektów audio wymagających niezawodnej i wydajnej funkcjonalności.

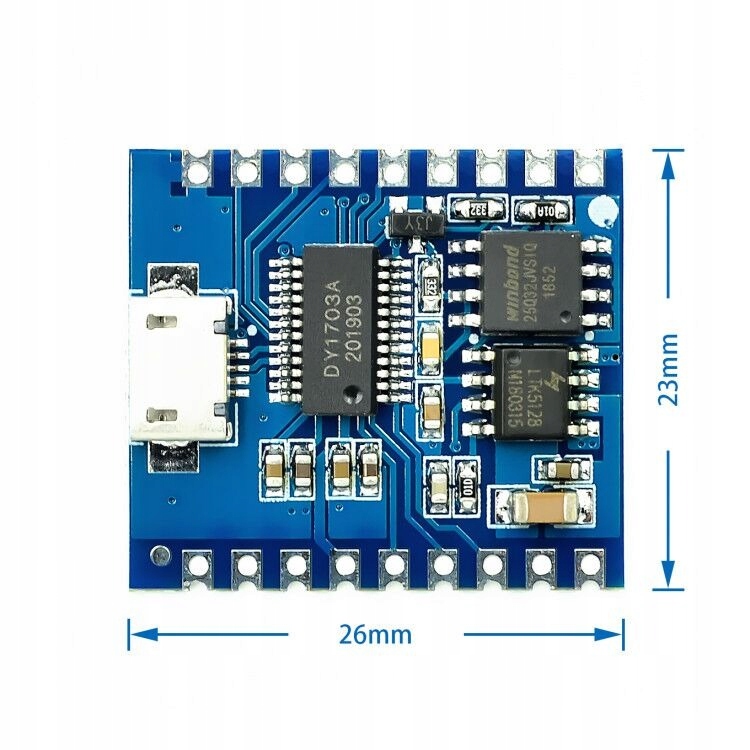

• ✅ Wymiary: 26 x 23 x 3mm
• ✅ Chip dekodujący: DY1703A
• ✅ Napięcie zasilania: 5 V
• ✅ Pamięć Flash: 32Mbit (4 MB)
• ✅ Zakres temperatur: -20°C  - 85°C
• ✅ Dekodowane formaty: MP3, WAV
• ✅ Częstotliwości próbkowania (KHz): 8 / 11,025 / 12/16 / 22,05 / 24 / 32 / 44,1 / 48
• ✅ SNR: 85dB
• ✅ DAC: 24-bit
• ✅ Złącze MicroUSB
• ✅ Możliwość montażu płytki w formacie SMT
• ✅ Sterowanie przez komendy UART lub magistralę OneLine
• ✅ Wbudowany wzmiacniacz 5 W klasy D (zalecany głośnik4 ? 3 ~ 5 W)
• ✅ Zintegrowany w chipie regulator 3,3V

Obsługa modułu DY-SV17F jest łatwa i intuicyjna. Po podłączeniu do komputera za pomocą portu USB (MicroUSB), moduł pojawia się jako nowy dysk. Wszystko, co trzeba zrobić, to zmienić jego nazwę i skopiować pliki audio. Moduł może działać w kilku trybach, a ich ustawienie jest realizowane przez trzy piny konfiguracyjne CON1, CON2 i CON3, które znajdują się po prawej stronie złącza USB. Dostępne są różne opcje, w tym:

⚠️ Uwaga ! Piny konfiguracji CON1, CON2, CON3 powinny być podciągnięte do masy lub zasilania poprzez rezystor. Bezpośrednie połączenie może skutkować uszkodzeniem pinu lub modułu.

Tryb 1) CON1, CON2, CON3 podciągnięte do masy. Moduł zacznie grać utwór (1-255) zgodnie ze stanami logicznymi na pinach IO0-IO-7

Tryb 2) CON1, CON3 podciągnięte do masy, a CON2 do zasilania. Moduł zacznie grać utwór (1-8) w zależności który z pinów IO0-IO-7 zostanie podciągnięty do masy.

Tryb 3) CON1, CON2 podciągnięte do masy, a CON3 do zasilania. Moduł będzie pracował w trybie UART/OneLine i będziemy mogli kontrolować go poprzez wysyłanie komend na porcie szeregowym (9600 baud) lub sygnałem na pinie TXD.

Tryb 4) CON2 podciągnięte do masy, a CON1, CON3 do zasilania. Moduł będzie pracował w trybie odtwarzacza MP3, a piny IO-IO4 dadzą nam możliwość zmieniania utworu, regulacji głośności lub trybu odtwarzania.
