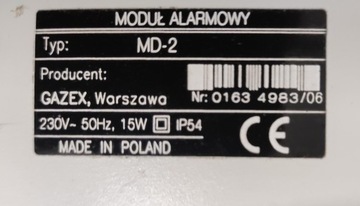

Модуль управления Газекс МД-2

Używana, sprawna centralka Gazex.

Moduł alarmowy MD-2 (12V, 2-wejścia).

Maksymalna ilość detektorów - 2

Wyjścia sterujące alarmowe 12V=2

Wyjścia sterujące stykowe - 2

Wyjście sterujące awaryjne - tak

Wejścia alarmowe izolowane - 2

Napięcie zasilania - 12V=

Wymiary (wys. x szer. x gł.) - 215 x 240 x 115 mm

Dwuprogowe moduły alarmowe typu MD są przeznaczone do kontroli i zasilania od 1 do 2/4 progowych detektorów gazów typu DEX/F, DG/F, do stosowania w Dwuprogowym Systemie Detekcji Gazów lub w Aktywnym Systemie Bezpieczeństwa Instalacji Gazowej GX.

Moduł alarmowy może kontrolować pracę od jednego do dwóch (MD-2…) lub do czterech (MD-4…) detektorów. Moduł może sterować dodatkowymi zewnętrznymi sygnalizatorami optycznymi i akustycznymi oraz umożliwia sterowanie i współpracę z innymi urządzeniami przez wyjścia stykowe. Posiada możliwość współpracy z innymi modułami lub systemami przez wejścia alarmowe optoizolowane.

Moduły w wersji MD…Z mogą sterować gazowym zaworem odcinającym. Moduł taki stanowi część składową „systemu sygnalizacyjno-odcinającego” zgodnie z wymogami Rozporządzenia Ministra Infrastruktury RP z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.2002 Nr 75 + zmiany).

CECHY UŻYTKOWE

• zasilanie poszczególnych detektorów dwuprogowych (9V=, z kontrolą obciążenia);
• kontrola stanu połączenia przewodowego z detektorami (sygnalizuje przerwanie dowolnej żyły);
• sygnalizacja optyczna i pamięć stanów alarmowych każdego detektora oraz wyjść sterujących;
• dwa wyjścia alarmowe 12V= – sterowanie dodatkowymi sygnalizatorami akustycznymi i optycznymi;
• dwa wyjścia stykowe (galwanicznie odseparowane) – sterowanie wentylatorami, stycznikami, tablicami informacyjnymi;
• wyjście stykowe “AWARIA” (galwanicznie odseparowane) – informuje o stanie awaryjnym modułu lub braku zasilania;
• dwa wejścia napięciowe 12V= (galwanicznie separowane) do współpracy z dodatkowymi modułami (kaskadowo);
• zasilanie 12V= dodatkowych urządzeń zewnętrznych (niskoprądowe);
• dla MD…Z: wyjście wysokoprądowe 12V= do sterowania zaworem odcinającym typu MAG-3 (z kontrolą podłączenia).

Schemat blokowy
