КОМПЛЕКТ РЕГУЛЯТОРА СКОРОСТИ PK-18 + АЛЮМИНИЕВЫЙ ВОЗДУХОДУВНИК

ZESTAW NADMUCHOWY:

STEROWNIK OBROTÓW PK-18

+

DMUCHAWA, WENTYLATOR NWS-100

ALUMINIOWA  Z PRZEPUSTNICĄ

Obudowa wentylatora nadmuchowego NWS 100 składa się z dwóch części aluminiowych..

Silnik elektryczny umieszczony jest na zewnątrz obudowy aluminiowej, lecz osłonięty osłoną wykonaną z tworzywa.

Zabezpiecza to przed dotknięciem silnika i jego części pod napięciem.

Aluminiowa turbina wentylatora zamocowana jest bezpośrednio do wałka silnika i zabezpieczona jest osłoną boczną na wlocie powietrza uniemożliwiającej dotknięcie palcem turbiny w czasie ruchu oraz przeciwdziała dostaniu się na łopatki turbiny części mechanicznych.

Wylot powietrza zakończony jest kołnierzem mocującym, w którym znajdują się otwory na śruby do zamocowania wentylatora do kotła.

Wentylator nadmuchowy NWS-100 posiada na wylocie wentylatora klapkę, która po wyłączeniu wentylatora zamyka się i uniemożliwia dostawanie się powietrza do komory spalanie kotła.

Parametry Urządzenia

• Napięcie znamionowe: 230 V
• Częstotliwość znamionowa: 50 Hz
• Moc pobierania: 80 W
• Max. wydajność: 180 m3/h
• Obroty: 2200 obr/min
• Poziom mocy akustycznej: 63 dB(A)
• Masa: 2 kg
• wymiar kołnierza : po zewnętrznej : 14 x 9 cm
• wewnątrz 8 x 5 cm

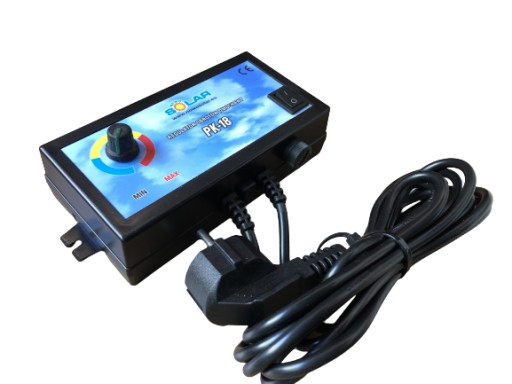

REGULATOR OBROTÓW NADMUCHU,

STEROWNIK WENTYLATORA

PK-18

W ZESTAWIE OKABLOWANIE I WTYCZKA

Sterownik PK-18 przeznaczony jest to płynnej zmiany obrotów nadmuchu kotła c.o. oraz innych urządzeń.

Wyposażony w podświetlany wyłącznik zasilania, jak również

w potencjometr: „MIN MAX” służący do płynnej zmiany obrotów nadmuchu.

Regulator zabezpieczony jest wkładką topikową rurkową 1,6 A umieszczoną w gnieździe bezpiecznikowym znajdującym się w dolnej bocznej części regulatora

DANE TECHNICZNE

• Napięcie zasilania - 230V/50Hz +/- 10 %
• Temperatura pracy- -10 oC do +50 oC
• Długość przewodu zasilania nadmuchu: 0,90 m
• Długość przewodu sieciowego : 1,40 m
• Max moc obciążenia wyjścia - 500W
• Wyjście - 230V/50Hz
• Wymiary szer x wys x dł - 65 x 38 x 85
