Tester kabli sieciowych LAN z wyświetlaczem LCD SC8108 NEKU

Profesjonalny, a jednocześnie niezwykle prosty i funkcjonalny tester okablowania sieciowego Ethernet oraz przewodów współosiowych. Współpracuje ze wszystkimi skrętkami oraz kablami koncentrycznymi.

Tester pozwala na sprawdzenie zgodności i poprawności połączeń dla wszystkich najpopularniejszych norm - T568A, T568B, 10Base-T, Token Ring. Wyniki przeprowadzanych testów prezentowany są na dużym 4-wierszowym 16-znakowym wyświetlaczu LCD.

Identyfikacja uszkodzeń:

• nieciągłość (ang. open)
• zwarcie (ang. short)
• pary odwrócone (ang. reversed)
• pary skrzyżowane (ang. crossed)
• pary rozdzielone (ang. Split Par)

Za pomocą testera możemy sprawdzić podstawowe parametry mechaniczne okablowania oraz zidentyfikować uszkodzenia występujące w okablowaniu miedzianym:

• Weryfikacja poprawności wykonania podłączeń przewodów kabli wieloparowych wg zdefiniowanego standardu EIA/TIA 568 A i B, 10Base-T oraz Token Ring
• Długość torów transmisyjnych
• Poprawność podłączenia przewodów (mapa połączeń)
• Lokalizacja uszkodzeń (określenie odległości do typowych uszkodzeń mechanicznych linii tj. zwarcie, rozwarcie).
• Pomiar długości kabli wieloparowych
• Pomiar poprawności wykonania instalacji telefonicznej i antenowej (ciągłość obwodu)

Specyfikacja:

• Producent: NEKU
• Model: SC8108
• Symbol: 61.0006
• Wyświetlacz: LCD, rozmiar 61,6x25,2mm, 4x16 znaków
• Max. odległość pomiaru: 350m
• Sterowanie: 3 klawisze nawigacji + włącznik/wyłącznik

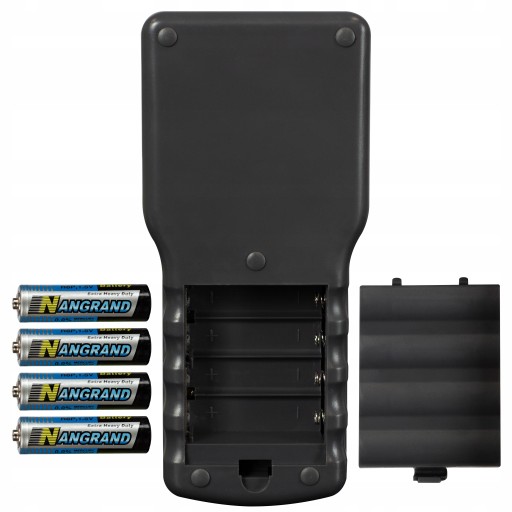

• Zasilanie: 4x bateria AA 1,5V
• pobór energii: do 16mA
• Wymiary testera: 180 x 80 x 40 mm
• Wymiary terminatora: 76 x 30 x 32 mm
• Temperatura pracy: -10°C do 60°C

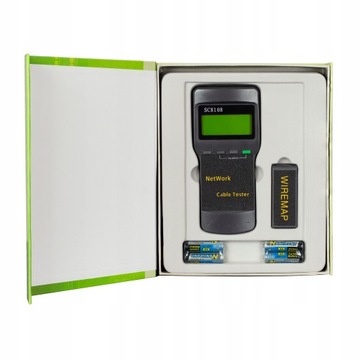

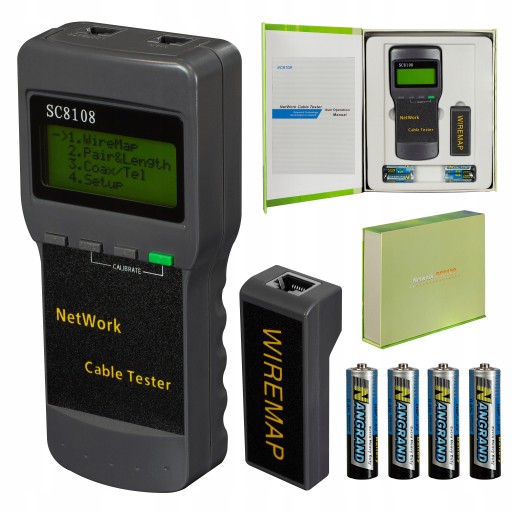

Zawartość zestawu:

• tester (2x RJ45)
• odbiornik (1xRJ45)
• 4x bateria AA 1,5V
• 2x kabel testowy RJ45/BNC
• instrukcja obsługi
• opakowanie

Użytkowanie

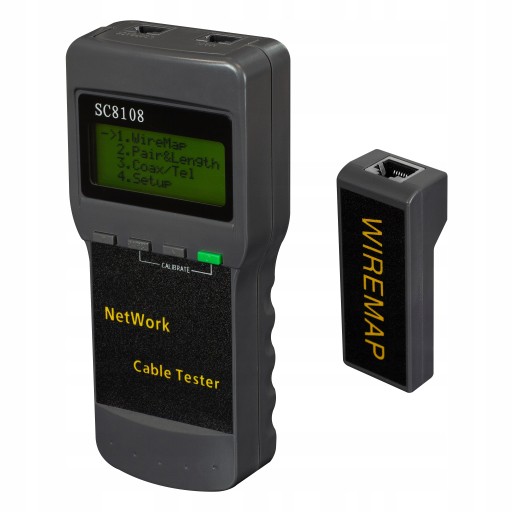

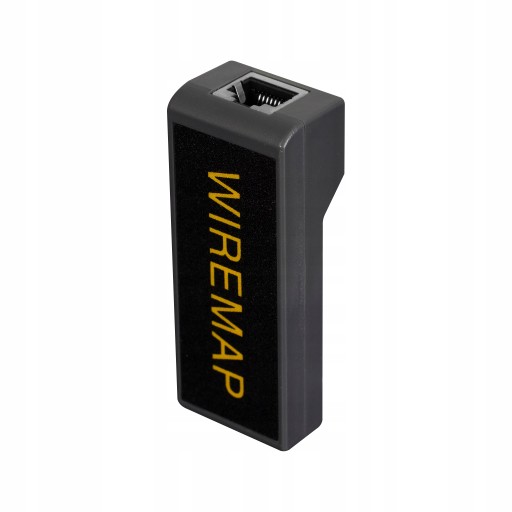

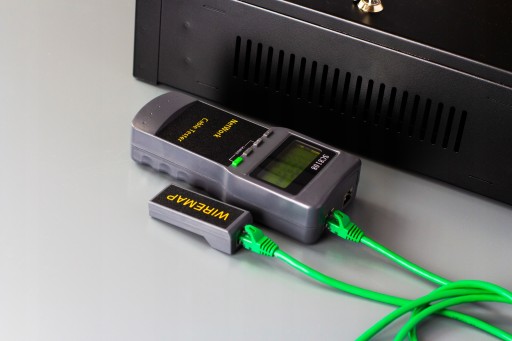

Tester składa się z dwóch elementów: nadajnika i odbiornika (terminatora). Takie rozwiązanie zapewnia wygodne korzystanie z urządzenia. Terminator (odbiornik), zakładany na końcu testowanej instalacji, jest niezbędny do wyznaczenia mapy połączeń testowanego odcinka instalacji.

W celu osiągnięcia maksymalnie możliwie dokładnych pomiarów przed użyciem należy urządzenie skalibrować, używając do tego kabla o długości min. 5m. Dokładność kalibracji ok. 3%.

Testowanie nie może odbywać się w sieciach aktywnych, pod napięciem. Może spowodować to uszkodzenie urządzenia.
