AD7745 - 24-битный емкостно-цифровой преобразователь

AD7745/AD7746 to przetwornik pojemnościowo-cyfrowy (CDC) o wysokiej rozdzielczości Σ-Δ. Mierzona pojemność jest podłączona bezpośrednio do wejść urządzenia. Architektura charakteryzuje się nieodłączną wysoką rozdzielczością (24-bitowe bez brakujących kodów, do 21-bitowej efektywnej rozdzielczości), wysoką liniowością (±0,01%) i wysoką dokładnością (±4 fF kalibrowana fabrycznie).

Cechy i zalety

Szczegóły produktu

• Nowy standard w rozwiązaniach jednoukładowych
• Interfejsy do pojedynczych lub różnicowych czujników pływających
• Rozdzielczość do 4 aF (czyli do 21 ENOB)
• Dokładność: 4 fF
• Liniowość: 0,01%
• Pojemność w trybie wspólnym (bez zmian) do 17 pF
• Pełny zakres pojemności (zmienny): ±4 pF
• Tolerancja na pasożytniczą pojemność do mielenia do 60 pF

• Częstotliwość aktualizacji: od 10 Hz do 90 Hz
• Jednoczesne odrzucanie 50 Hz i 60 Hz przy 16 Hz >
• Czujnik temperatury

  na chipie ▪ Rozdzielczość: 0,1 °C, dokładność: ±2 °C

• Kanał wejściowy napięcia
• Wewnętrzny oscylator zegara
• 2-przewodowy interfejs szeregowy (I2Zgodność z C®)
• Zasilanie

  ▪ 2,7 V do 5,25 V

  zasilanie jednonapięciowe ▪ pobór prądu 0,7 mA

• Temperatura pracy: od –40°C do +125°C

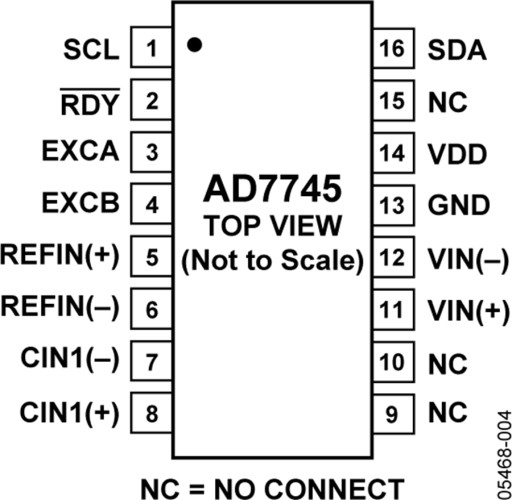

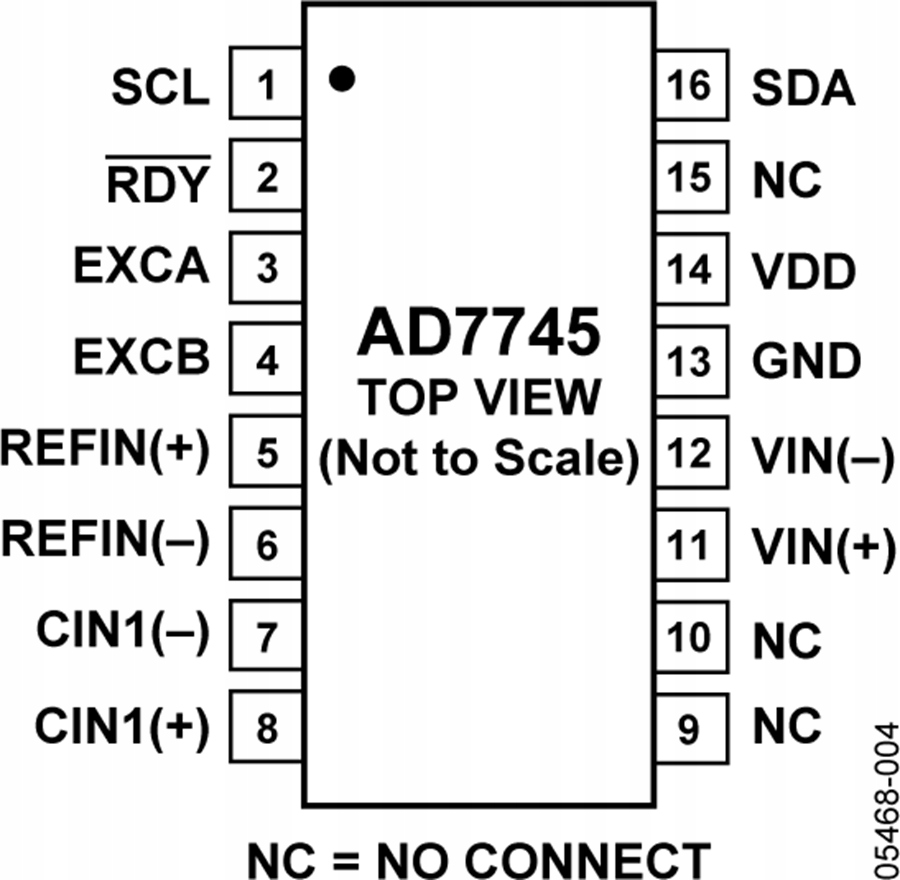

• 16-odprowadzeniowy pakiet TSSOP
