Канальный вентилятор ML 125/300 125мм Harmann SILENT

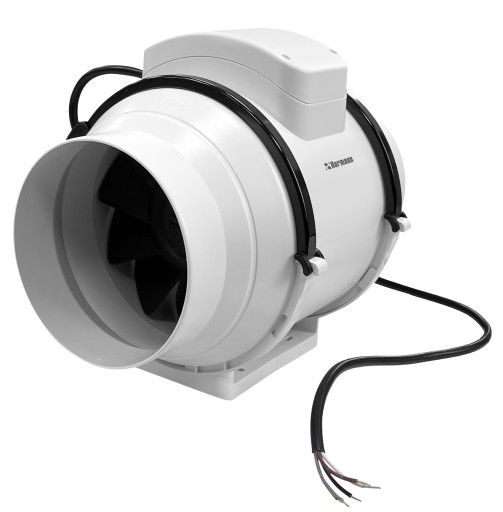

Wentylator kanałowy Harmann

ML 125/200

Dane techniczne

• Średnica: 125 mm
• Maksymalny przepływ: 290 m3/h
• Spręż maksymalny: 145 Pa
• Poziom ciśnienia akustycznego: 25 dB (mierzona w odległości 3 m od urządzenia)
• Maksymalna temperatura pracy: 50 °C
• Zasilanie: 230 V
• Moc: 25 W
• Wartość natężenia prądu: 0,15 A
• Masa: 1,4 kg

Konstrukcja

Unikalna konstrukcja wirnika, oraz specjalnie profilowane kierownice za wirnikiem ograniczają burzliwość strumienia powietrza, oraz wyrównują prędkości przepływu w całym przekroju za wentylatorem. Zastosowanie takich rozwiązań wpływa na wzrost efektywności pracy, a co za tym idzie również energooszczędności. Obudowa wykonana z wysokiej klasy tworzywa na bazie polimeru odpornego na uderzenia oraz promieniowanie UV. Urządzenie składa się z trzech zasadniczych elementów:

• Płyty podstawy
• Zespołu silniko-wirnika ze zintegrowaną puszką podłączeniową
• Króćców przyłączeniowych

Całość łączy się ze sobą za pomocą dwóch uchylnych klamer montażowych. Dzięki takiej konstrukcji montaż wentylatorów można wykonać w dowolnej pozycji, a zespół silniko-wirnika obracać pod dowolnym kątem. Ułatwia to znacznie instalację w miejscach, gdzie brak jest wystarczającej przestrzeni, np. pod sufitem podwieszanym. Takie rozwiązanie konstrukcyjne ułatwia również czyszczenie oraz konserwację urządzeń, gdyż dostęp do wszystkich elementów nie wymaga demontażu kanałów wentylacyjnych.

Wirnik

Wyważany dynamicznie wirnik diagonalny - przepływ powietrza w początkowej fazie jest osiowy, po czym następuje odgięcie strugi o 45st i przepływ jest w części osiowy a w części promieniowy.

Wirnik wykonany z tworzywa sztucznego. Łopatki profilowane w celu zachowania jak najmniej turbulentnego przepływu, umieszczone na stożkowej piaście, dzięki czemu powietrze kierowane jest na najbardziej efektywną część łopatki.

Napęd i sterowanie

Wentylatory ML posiadają trzybiegowy asynchroniczny silnik elektryczny 1~230V, 50Hz, wyposażony w łożyska kulkowe oraz zintegrowane zabezpieczenie termiczne. Seria wentylatorów ML, wyposażona w przewód zasilający, przystosowana jest do stopniowej regulacji obrotów za pomocą zewnętrznego przełącznika biegów

Zastosowanie

Dzięki unikalnej konstrukcji oraz osiąganym wysokim parametrom pracy nadają się idealnie do zastosowań we wszelkich instalacjach wentylacji ogólnej zarówno jako nawiew, oraz wywiew powietrza.

Wirnik diagonalny zapewnia odpowiednie wartości sprężu dzięki czemu można je stosować w instalacjach o wąskich przekrojach przewodów, oraz składających się z wielu elementów jak np. filtry, tłumiki, nagrzewnice, itp. Można je stosować w wentylacji ogólnej budynków mieszkalnych, domów jednorodzinnych, budynków użyteczności publicznej, biur, sklepów itp

Wymiary:

• ØA - 123 mm
• ØB - 192 mm
• C - 112 mm
• D - 256 mm
• E - 99 mm
• G - 60 mm
• H - 59 mm

Charakterystyka pracy
