Wyzwalacz wzrostowy AC/DC NZM1-XA208-250AC/DC

Kompaktowe wyłączniki mocy NZM do 1600 A

Wyłączniki kompaktowe NZM o prądach znamionowych od 20 do 1600 A służą do zabezpieczania obwodów przed skutkami przeciążeń i zwarć. Pod względem funkcjonalności mogą być wykorzystywane jako zasilające, odpływowe oraz sprzęgłowe. Różnorodność wykonań umożliwia użycie ich do zabezpieczeń instalacji, silników, generatorów czy transformatorów. Cztery wielkości kompaktowe, wersje 3- i 4-biegunowe, zdolność zwarciowa do 150 kA w połączeniu z nowoczesną konstrukcją,małymi wymiarami i prostotą montażu osprzętuumożliwia pracę w najcięższych warunkach.Wyłączniki z wyzwalaczami elektronicznymiw standardzie umożliwiają wykorzystanierozbudowanych możliwości komunikacyjnychi diagnostyki.

Wyłączniki mocy NZMN (Icu = 50 kA)

• Zdolność łączeniowa 50 kA

• Nastawne wyzwalacze przeciążeniowe

• Nastawne bezzwłoczne wyzwalacze zwarciowe

• W wersji elektronicznej wyzwalacza VE nastawne zwłoczne wyzwalacze zwarciowe

• W wersjach elektronicznych wyzwalaczy VE i AE komunikacja i diagnostyka w standardzie!

• Pełna oferta dostępna w katalogu "Aparatura Przemysłowa"

• Możliwość dobudowy wyzwalacza wzrostowego lub podnapięciowego

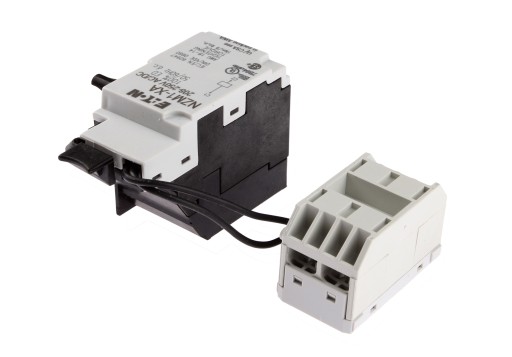

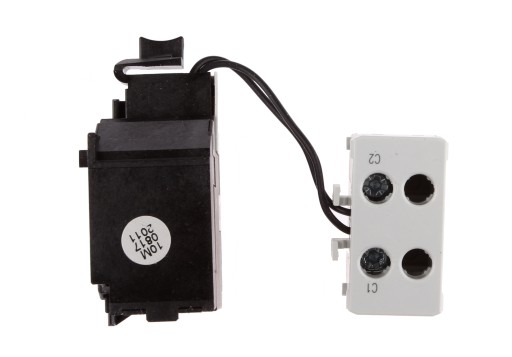

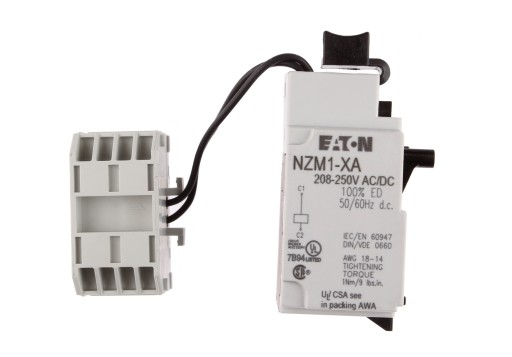

Wyzwalacz wzrostowy AC/DC NZM1-XA208-250AC/DC

• ilość w opakowaniu zbiorczym: 1
• kod celny: 85389099
• kraj pochodzenia: DE
• Znamionowe napięcie sterowania Us dla AC 50 Hz [V]: 208 V
• Znamionowe napięcie sterowania Us dla AC 60 Hz [V]: 208 V
• Znamionowe napięcie sterowania Us dla DC [V]: 208 V
• Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego [A]: 0 A
• Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego [A]: 0 A
• Liczba styków rozwiernych: 0
• Liczba styków zwiernych: 0
• Liczba styków przełącznych: 0
• ilość w opakowaniu zbiorczym: 1 szt
• Do łącznika krzywkowego: Tak
• Do wyłącznika: Tak
• Do przekaźnika przeciążeniowego: Nie
• Rodzaj połączenia elektrycznego: Połączenie śrubowe
• Do wyłącznika silnikowego: Nie
• Rodzaj napięcia sterowania: AC/DC
• Producent: EATON ELECTRIC
• Marka: EATON ELECTRIC
• Kod produktu: 163113
• EAN: 4015082597269

Odnośnik do katalogu NZM i N oraz akcesoriów:

https://www.moeller.pl/Documentation/Katalogi/hpl2011_17_opis.pdf

Różnorodność wykonania umożliwia ich użycie do zabezpieczenia instalacji, silników, generatorów czy transformatorów. Cztery wielkości kompaktowe, wersje 3- i 4- biegunowe, zdolność zwarciowa do 150 kA w połączeniu z nowoczesną konstrukcją, małymi wymiarami i prostotą montażu osprzętu umożliwia pracę w najcięższych warunkach. Wyłączniki z wyzwalaczami elektronicznymi w standardzie umożliwiają wykorzystanie rozbudowanych możliwości komunikacyjnych i diagnostyki.

Korzyści:

• zaawansowane funkcje pomiaru, komunikacji i diagnostyki,

• kompaktowe i wydajna konstrukcja,

• szeroki zakres prądów znamionowych od 20A do 1600A w 4 wielkościach znamionowych,

• najwyższy poziom bezpieczeństwa,

• 4 poziomy zdolności łączeniowych do 150kA,

• uniwersalne akcesoria,

• różne sposoby montażu i zabudowy.

Przyłącze po stronie tylnej

Gdy zachodzi konieczność zastosowania wyłącznika głównego z uchwytem obrotowym sprzęgła na wyjątkowo małej przestrzeni: szybki montaż poprzez kompaktowe mocowanie mechaniczne, z przystosowaniem do maks. prądu 300 A i komfortową obsługą poprzez rękojeść. Wszystkie warianty łączeniowe, czy to wyłączników oraz rozłączników mocy z asortymentu NZM1 i NZM2, można konfigurować z przyłączem po stronie tylnej.

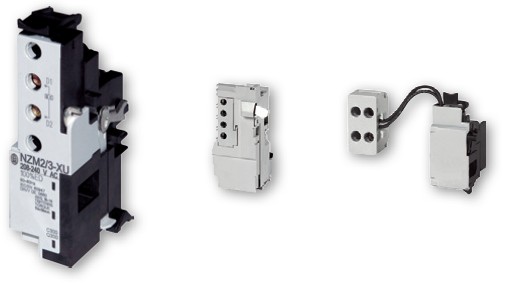

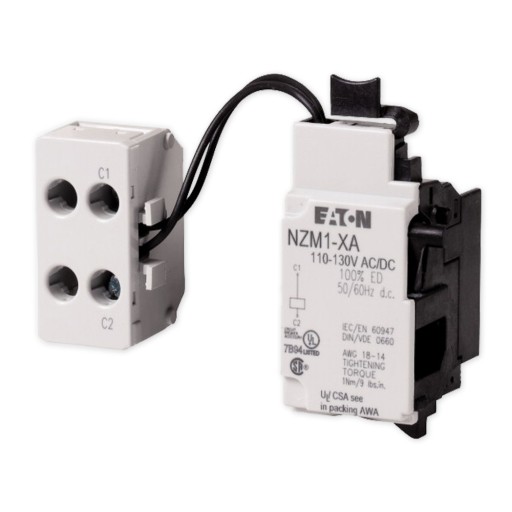

Wyzwalacze wzrostowe i zanikowe

Oferowane są wyzwalacze zanikowe i wzrostowe dla napięć AC/DC 12–600 V, które mogą być stosowane do zdalnego (awaryjnego) wyłączenia wyłącznika lub tworzenia blokadelektrycznych między wyłącznikami. Po podaniu napięcia na cewkę wyzwalacza wzrostowego, bądź po zdjęciu napięcia z cewki wyzwalacza zanikowego wyłącznik NZM przejdziew stan wyzwolenia TRIP. Wyzwalacze wzrostowe i zanikowe są montowanezawsze po prawej stronie wyłącznika.

Zastosowanie wyłączników głównych

Gdy stosowany jest wyzwalacz podnapięciowy z dwoma zintegrowanymi wyprzedzającymi stykami pomocniczymi, przy wyłączaniu przełącznika odcinane są od napięcia wszystkie główne i pomocnicze obwody prądowe. Dzięki temu nowe produkty Eaton można w łatwy i niedrogi sposób wykorzystać jako wyłączniki główne z funkcją ZATRZYMANIA AWARYJNEGO przy napięciach do 1600 A, zgodnie z normą IEC 60204-1, VDE 0113 część 1

Napęd boczny

Do natężenia 1600 A napęd boczny umożliwia uruchamianie przełącznika albo po prawej, albo po lewej stronie. Dzięki naszemu opcjonalnemu kątownikowi montażowemu można optymalnie zagospodarować przestrzeń w szafie sterowniczej. W ten sposób można wykorzystać płytę montażową w sterowaniu maszyny do zamocowania innych elementów sterujących.

Innowacyjny system styków głównych

Innowacyjny system z dwuprzerwowymi stykami zwiększa szybkość łączenia. Jednoczesne zmniejszenie ilości wydzielanego ciepła umożliwia ich szersze zastosowanie w rozdzielnicach. Wyłączniki charakteryzują się wytrzymałością zwarciową do 150 kA i osiągają Icu = Ics dla wszystkich prądów zwarciowych. Dzięki takim cechom, uzyskuje się wysoki poziom bezpieczeństwa, także przy ekstremalnie dużym prądzie zwarciowym.

Pełna sprawność do 50°C

Wyłączniki i rozłączniki zostały zaprojektowane tak, aby przy temperaturze otoczenia do 50°C nie występowało obniżenie wartości znamionowego prądu pracy.

Cztery wielkości wyłączników, cztery poziomy zdolności łączeniowych

Modułowa konstrukcja umożliwia funkcjonalne i zoptymalizowane pod kątem ceny podłączenie do zacisków, instalowanie przekaźników i innych akcesoriów. Cztery wielkości wyłączników o czterech zakresach wytrzymałości łączeniowej, od atrakcyjnej cenowo wersji 25 kA stosowanej w podrozdzielnicach, poprzez wersje 50 i 100, aż do wersji 150 kA/415 V stosowanej w rozdzielnicach głównych pokrywa zakres prądowy do 1600 A.

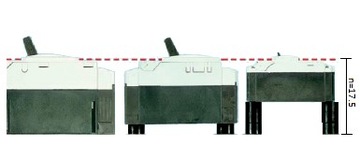

System skokowej regulacji głębokości

Wszystkie wyłączniki są zaprojektowane tak, że ich głębokość jest wielokrotnością 17,5 mm, dotyczy to także akcesoriów montowanych od frontu. Dzięki zastosowaniu tanich i łatwych w użyciu elementów dystansowych można, bez stosowania kosztownych i wykonywanych na zamówienie elementów, wyrównać fronty wyłączników. Niezależnie od zastosowanego typu wyłącznika, wyposażenia w napęd dźwigniowy czy obrotowy, zawsze w efekcie wyłączniki są na jednej głębokości. Oszczędzamy czas, bo nie ma konieczności stosowania indywidualnie wykonywanych elementów dystansowych.

Elastyczny system przyłączy

Małe wyłączniki NZM1 do 160 A standardowo są wyposażone w zaciski skrzynkowe, umożliwiające podłączenie kabli oraz taśm miedzianych. Wyłączniki NZM2, 3, 4 w standardzie mają przyłącza śrubowe, poprzez które można podłączyć szyny oraz kable z końcówką oczkową. Różne dodatkowe przyłącza mogą być stosowane dla wszystkich wyłączników zarówno w wersji stacjonarnej jak i wysuwnej. Tunelowe zaciski łączeniowe są uniwersalne dla podłączenia kabli miedzianych i aluminiowych. Stosując dodatkowe osłony na styki i końcówki kablowe można uzyskać stopień ochrony do IP2X. W ten prosty sposób od strony zasilania uzyskuje się ochronę przed bezpośrednim dotykiem.

Akcesoria

Ujednolicenie akcesoriów ogranicza koszty zamawiania i przechowywania. Dzięki odpowiedniej konstrukcji możliwa jest łatwa oraz szybka modyfikacja wyłącznika. Różnorodność akcesoriów zapewnia bardzo dużą elastyczność jeżeli chodzi o dopasowanie wyłączników do potrzeb użytkownika.
