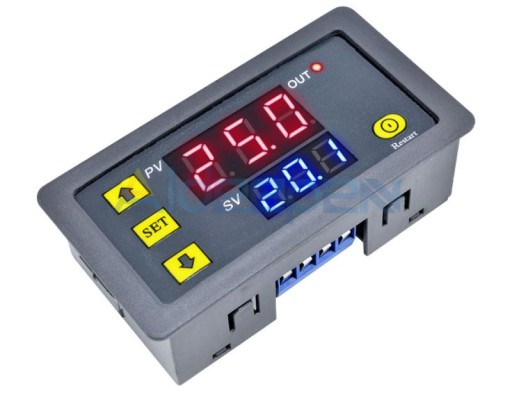

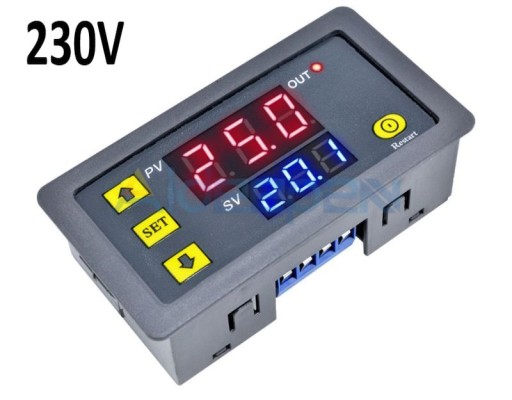

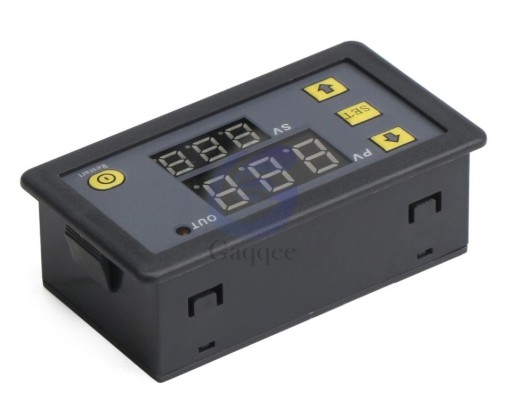

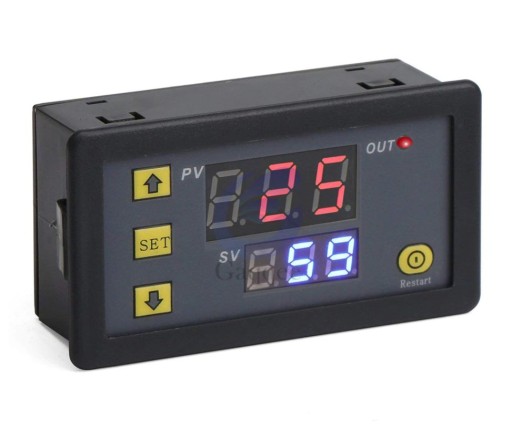

Programator czasowy timer zegar przekaźnik cykliczny 230V

Informacje:

• Zasilanie 230V AC
• Max prąd przełączania: 10A
• Dwa wyświetlacze ( odliczające czas )
• Podtrzymanie pamięci ustawień w przypadku odłączenia od zasilania
• Możliwość wyboru jednostki czasu ( można wybrać aby urządzenie odliczało w sekundach, minutach lub godzinach)
• maksymalny zakres czasu możliwy do ustawienia: 0-999 (sekund. minut lub godzin-  w zależności od wybranego trybu w jakich jednostkach ma pracować ). Program P0

Aby wejść do menu programowania należy dłużej przytrzymać przycisk SET. Krótkie wciśnięcie przycisku SET pozwala na zmianę zaprogramowanego czasu. Zatwierdzamy tym samym przyciskiem przechodząc do ustawień drugiego czasu. Po kilku sekundach  bezczynności zmiany zostają automatycznie zapisane, a urządzenie rozpocznie wykonywanie ustawionego programu. Zanik zasilania nie skasuje ustawień.

Link do filmu z przykładowym podłączeniem:

https://youtu.be/aA94dy5RNBE

Link do filmu z programowaniem:

https://youtu.be/Zmv3h26FH3c

Program P0 - wybór jednostek czasu (sekundy, minuty lub godziny).

• dolny wyświetlacz wskazuje 0 - czasówka zaprogramowana w sekundach
• dolny wyświetlacz wskazuje 1 - czasówka zaprogramowana w minutach
• dolny wyświetlacz wskazuje 2 - czasówka zaprogramowana w godzinach
• kolejne naciśniecie przycisku „SET” wprowadza do programu P1

Program P1 - 0

Po odmierzeniu nastawionego czasu styki przekaźnika zwierają się pozostając w tej pozycji do czasu zaniku zasilania.

Program P1 - 1

Po podaniu zasilania styki przekaźnika zwierają się i pozostają w tej pozycji przez zaprogramowany czas T1. Po odmierzeniu tego czasu styki przekaźnika rozwierają się.

Program P1 - 2

Po odmierzeniu nastawionego czasu T1 przekaźnik zwiera styki na czas T2.

Program P1 - 3

Po podaniu zasilania styki przekaźnika zwierają się i pozostają w tej pozycji przez zaprogramowany czas T1. Po tym czasie styki rozwierają się na czas T2. Po tym czasie styki się ponownie zwierają i pozostają w tej pozycji do czasu ponownego uruchomienia.

Program P1 - 4

Po odmierzeniu nastawionego czasu T1 przekaźnik zwiera styki na czas T2. Po odmierzeniu czasu T2 styki się rozwierają na czas T1. Ta czynność powtarzana jest cyklicznie.

Program P1 - 5

Po podaniu zasilania styki przekaźnika zwierają się i pozostają w tej pozycji przez zaprogramowany czas T1. Następnie styki rozwierają się na czas T2. Ta czynność powtarzana jest cyklicznie.

Wciśnięcie na dłużej przycisku RESTART powoduje  zatrzymanie odliczania czasu, natomiast jego zwolnienie rozpoczyna program od nowa
