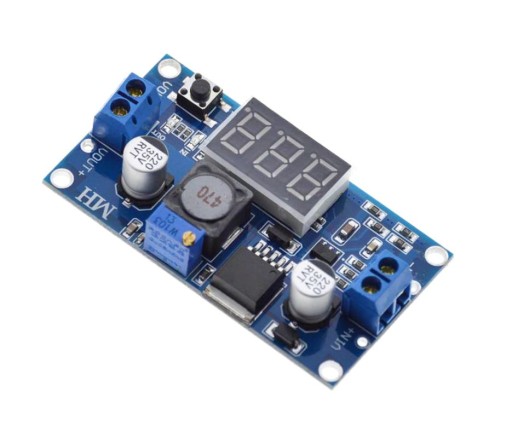

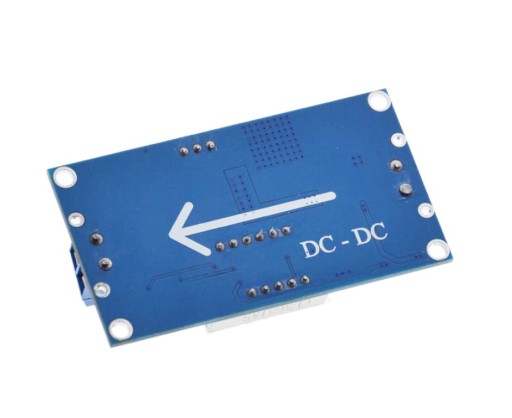

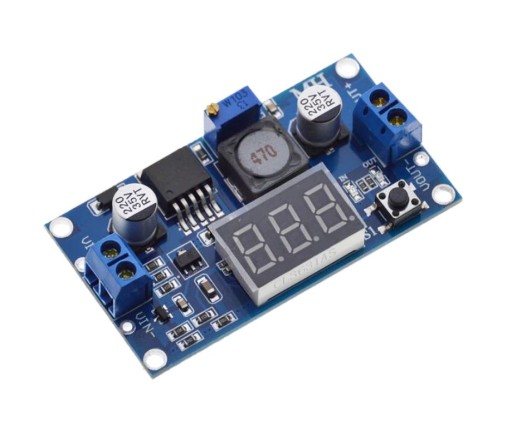

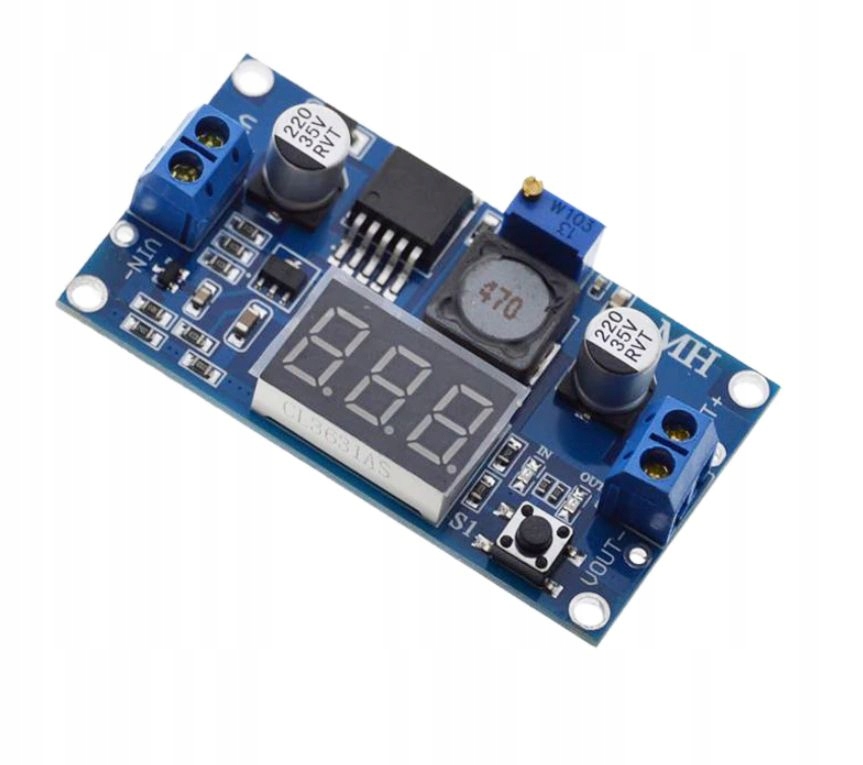

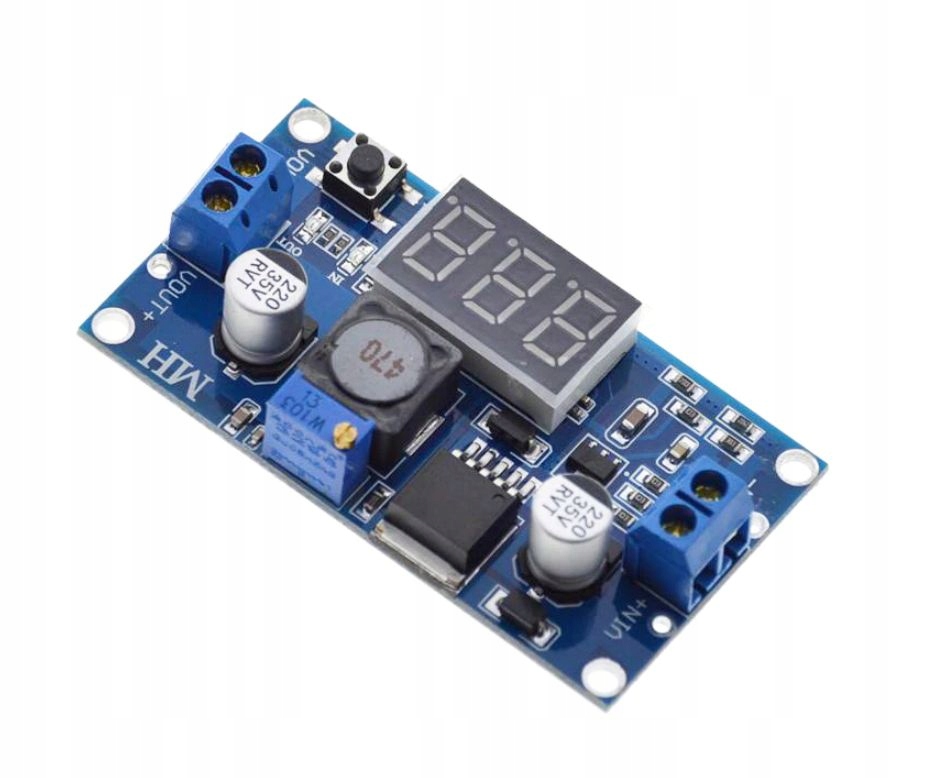

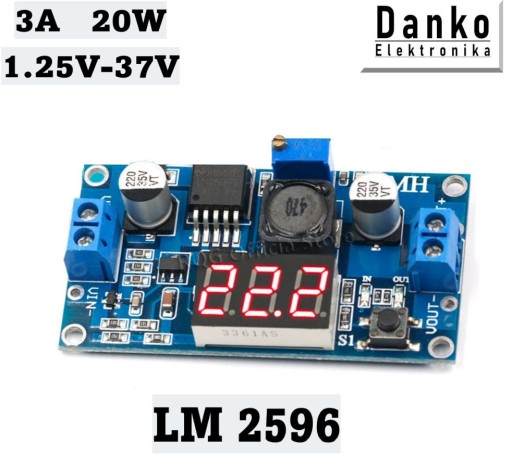

PRZETWORNICA STEP DOWN ZASILACZ LM2596 LED 35V 3A

PRZETWORNICA STEP DOWN ZASILACZ LM2596 LED 37V, max 3A

Uniwersalny moduł zasilacza -  przetwornica obniżająca napięcie w granicach 1,25V-37V Przewagą tego impulsowego stabilizatora napięcia stałego nad liniowymi jest to iż przy dużej różnicy napięcia Uwe - Uwy nie wydziela dużej ilości ciepła. Moduł pozwala osiągnąć maksymalną wydajność przy minimalnych stratach mocy. Zasilacz umożliwia precyzyjną regulację napięcia wyjściowego w dużym zakresie potencjometrem wieloobrotowym.

Układ doskonale nadaje się do zasilania wszelkiego rodzaju układów DIY, diod LED mocy, modułów Arduino, urządzeń z mikrokontrolerami, prototypów itp.

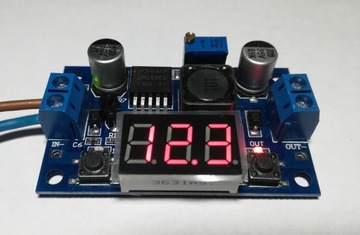

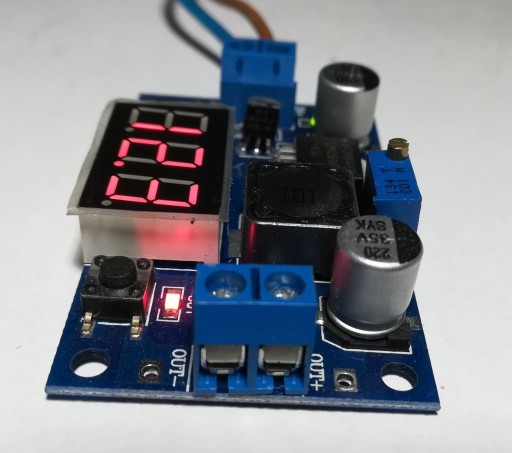

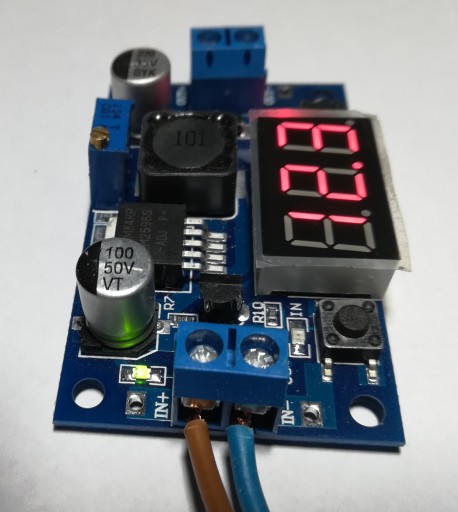

Urządzenie posiada wyświetlacz LED oraz przełącznik (switch) pokazujący aktualne napięcie wejściowe oraz wyjściowe. Dzięki temu nie potrzebujesz multimetru do sprawdzenia aktualnego napięcia na wyjściu.

Parametry techniczne:

• Model: LM2596
• napięcie wejściowe DC 4,5V-40V
• napięcie wyjściowe DC 1,25V-37V  (regulacja potencjometrem)
• Rodzaj: step-down (obniżająca napięcie)
• maksymalny rekomendowany prąd: 2A lub 3A z radiatorem
• dokładność: 0,1V
• sprawność do 92%
• częstotliwość pracy 150kHz
• Maksymalna moc wyjściowa: 15W (po zastosowaniu dodatkowego chłodzenia 20W)
• poziom tętnień max 30mV
• temperatura pracy -40C do 85C

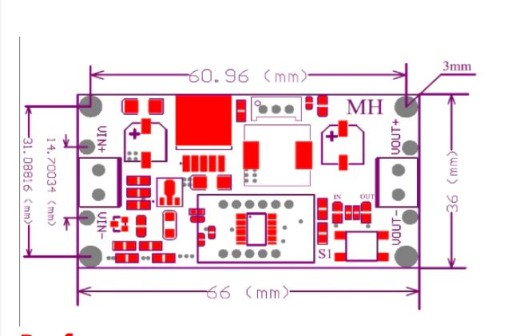

• wymiary 66x36,5x16mm (sz x gł x wys)

• Urządzenie reguluje napięcie poprzez jego obniżanie (step-down). Napięcie zasilania musi być większe od pożądanego napięcia wyjściowego.
• Napięcie wejściowe musi być wyższe o min 1,5V od napięcia jakie Państwo chcą uzyskać
• Urządzenie wymaga podstawowej wiedzy z elektroniki oraz umiejętności lutowania, oraz łączenia układów. Firma nie ponosi odpowiedzialności za źle wykonaną instalację urządzenia.

Po otrzymaniu przetwornicy, może być ona ustawiona potencjometrem na wyższe napięcie niż zamierzają Państwo ją zasilać. Należy wtedy kręcić potencjometrem aż przetwornica zacznie zmniejszać napięcie (można odnieść wrażenie że nie reaguje na regulacje potencjometrem). Np. gdy jest fabrycznie ustawiona na 32V należy obrócić około 15-20 razy w lewo aby zaczęła regulować w okolicach 12V.

Informuję o tym tutaj aby uniknąć niepotrzebnych pytań do mnie i Państwa obaw o sprawność urządzenia

UWAGA: podłączenie na wejściu zasilania w odwrotnej polaryzacji spowoduje uszkodzenie urządzenia !!
