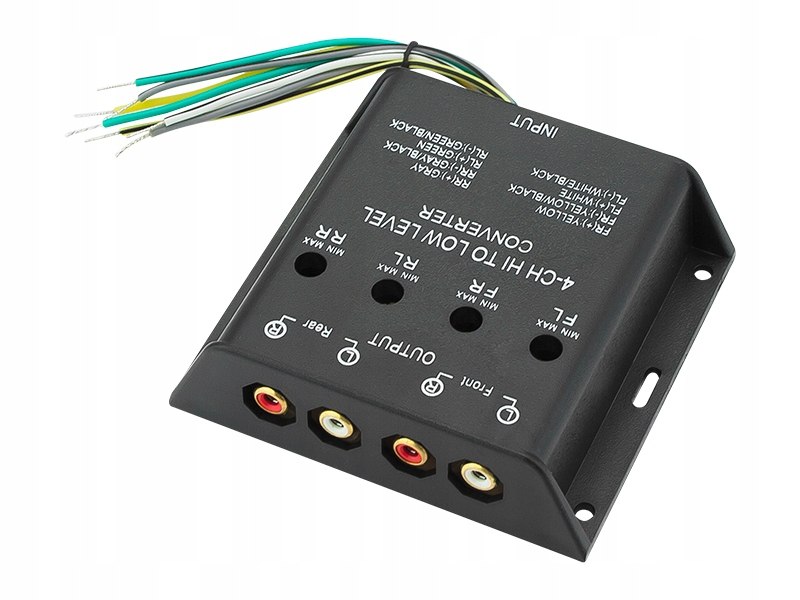

4-канальный преобразователь уровня аудиосигнала RCA

KONWERTER POZIOMU SYGNAŁU AUDIO

Konwerter gwarantuje wysokiej jakości sygnał wyjściowy. Wyjątkowo wytrzymała, odporna na przegrzewanie się obudowa.

Wejście wysokiej częstotliwości = wyjście głośnikowe

Wyjście niskiej częstotliwości = wejście wzmacniacza

Pasuje do radioodbiorników o mocy wyjściowej: max 40W(muzycznej) na jeden kanał, min 5W (muzycznej) na jeden kanał.

• Proporcje transmisji: od 3.6:1 V(we) max 14V
• Wejście: 8 luźnych przewodów
• Wyjście: 4 wyjścia RCA pozłacane

MONTAŻ:

Ustawić pokrętła potencjometrów na min. Podłączyć przewody:

• zielony przewód do lewego głośnika tył +
• zielono-czarny przewód do lewego głośnika tył -
• szary przewód do prawego głośnika tył +
• szaro-czarny do prawego głośnika tył -
• biały przewód do lewego głośnika przód +
• biało-czarny przewód do lewego głośnika przód -
• żółty przewód do prawego głośnika przód +
• żółto-czarny przewód do prawego głośnika przód -
• Włączyć radio podając na przewody sygnał zewnętrzny Wyregulować potencjometrami odpowiednią wartość sygnału.
