Rozdzielnica PV DC/AC 1000V Fotowoltaika 2 stringi + wyłącznik różnicowoprądowy

Instalacja fotowoltaiczna bez względu na swój rozmiar, lokalizacje oraz moc generatora musi w swojej strukturze zawierać specjalistyczne rozdzielnice do fotowoltaiki typu RPV, które służą jako:

• zabezpieczenie przed prądami zwrotnymi występującymi w łańcuchach równoległych,

• zabezpieczenie przeciwprzepięciowe strony DC,

• zabezpieczenie przeciwprzepięciowe strony AC,

• wyłącznik główny generatora instalacji fotowoltaicznej,

• pomiar brutto energii przekazywanej z generatora PV do sieci OSD

Dane techniczne:

Parametry elektryczne

• Max. napięcie DC: 1000V

• Max. prąd wejściowy na string: 15A

• Max. liczba stringów: 2

• Max. prąd wyłącznika wyjściowego: 32A

• Liczba wyjść (MPPT invertera): 2

Zabezpieczenie przed piorunami

DC :                       AC :

• Klasa zabezpieczeń: II

• Nominalny prąd rozładowania:        20kA                    20kA

• Max. prąd rozładowania:                 40kA                    40kA

• Poziom zabezpieczenia napięciowego: 4.0kV            1.2kV

• Max. ciągłe napięcie robocze:           1060V               275VAC

System

• Stopień ochrony IP: IP65

• Wyłącznik wyjściowy: Wyłącznik izolacyjny

• Bezpiecznik PV DC: Standard

• Zabezpieczenie przeciwprzepięciowe: Standard

Parametry mechaniczne

• Rodzaj montażu: Naścienny

WYŁĄCZNIK RÓŻNICOWOPRĄDOWY 40A 4P 100mA TYP AC

Seria - SR6HM

Czułość - AC

Napięcie - 400V

Częstotliwość - 50/60 Hz

Prąd znamionowy - 40A

Liczba biegunów - 4P

Znamionowy prąd różnicowy - 100mA

Znamionowa zdolność łączeniowa prądu - 500A

Izolacja znamionowa - 500V

Odporność na udar napięciowy - 6000V

Czas wyzwolenia - 0,1s

Zdolność zwarciowa łączeniowa - 6 kA

Stopień ochrony - IP 20

Żywotność elektryczna - 4000

Żywotność - mechaniczna - 4000

Moment dokręcenia zacisków łączeniowych - 3Nm

Podłączenie szyny - grzebieniowa

Montaż - szyna DIN

Rozdzielnice hermetyczne serii RH "NEO" przeznaczone są do użytku domowego i przemysłowego z możliwością instalacji wyłączników nadmiarowo prądowych oraz aparatów elektrycznych. Występują w wersji natynkowej i znajdują szerokie zastosowanie w instalacjach wykonywanych na zewnątrz budynków.

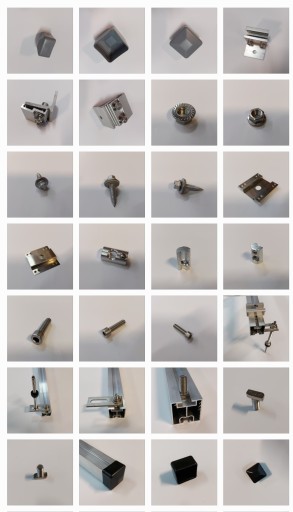

W OFERCIE RÓWNIEŻ INNE ARTYKUŁY DO FOTOWOLTAIKI
