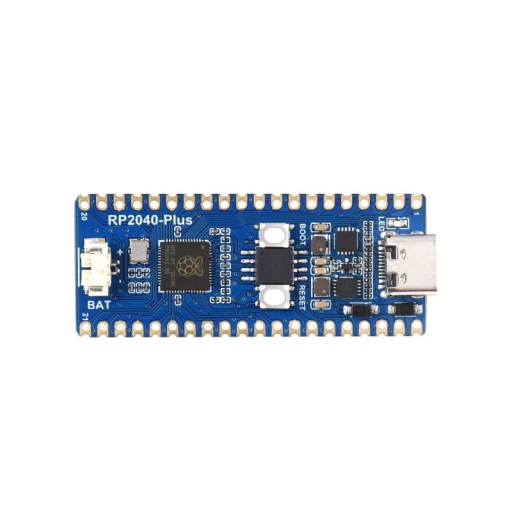

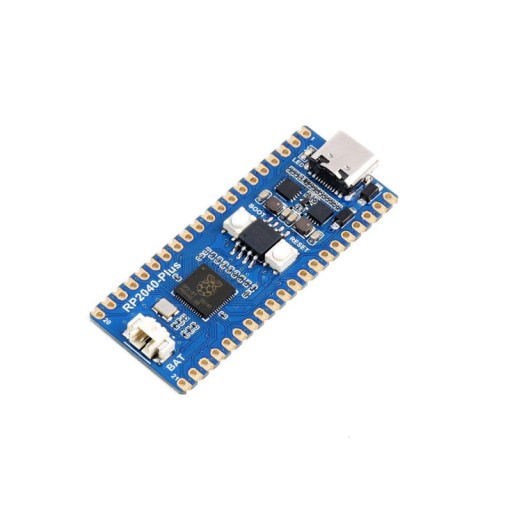

RP2040-Plus-M совместим с Raspberry Pi Pico RP2040

RP2040-Plus-M płytka zgodna z Raspberry Pi Pico z wlutowanymi goldpinami

Płytka z mikrokontrolerem RP2040 wyposażonym w dwurdzeniowy ARM Cortex-M0+, który pracuje z częstotliwością 133 MHz, zawiera 264 kB RAM oraz 4 MB pamięci QSPI flash. Płytka ma wbudowane przyciski Boot i Power, diodę użytkownika, złącze USB typu C do zasilania i programowania modułu oraz wyjścia GPIO z zlutowanymi goldpin, na których wyprowadzone zostały takie peryferia, jak 12-bitowe wejścia ADC, PWM, interfejs I2C, SPI oraz UART. Poza tym moduł ma wbudowaną ładowarkę LiPo/Li-Ion oraz złącze do podłączenia akumulatora.

✅ Specyfikacja modułu:

• Mikrokontroler RP2040
• Procesor: Dwurdzeniowy ARM Cortex-M0+ z taktowaniem do 133 MHz
• SRAM: 264 kB
• Przetwornica DC-DC 3,3 V 1800 mA
• Wbudowane złącze USB-C do programowania i zasilania
• 26 x wielofunkcyjne piny GPIO
• 3 x 12-bitowe wejścia ADC z czujnikiem temperatury
• 16 x PWM
• 2 x UART
• 2 x I2C
• 2 x SPI
• Przyciski Reset i Boot
• Dioda LED użytkownika
• 4 MB zewnętrznej pamięci flash
• Obwód ładowania Li-Po i Li-Ion (ETA6096)
• Złącze MX 1.25 do akumulatora
• Obsługiwane języki programowania: MicroPython i C/C++
• Wymiary: 51 x 21 mm

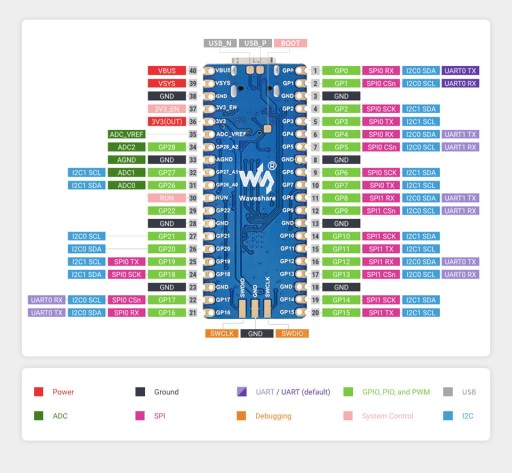

▶️ 26 wielofunkcyjnych wyjść GPIO

▶️ Budowa:

1. LED użytkownika
2. Układ ładowania Li-Po ETA6096
3. Przetwornica DC-DC TPS63000
4. USB typu C
5. Przycisk BOOT
6. Flash 4 MB
7. Przycisk RESET
8. RP2040
9. Złącze akumulatora MX1.25
10. Złącze Pi Pico
11. Pady testowe USB
12. Pady testowe BOOT
13. Pady testowe DEBUG

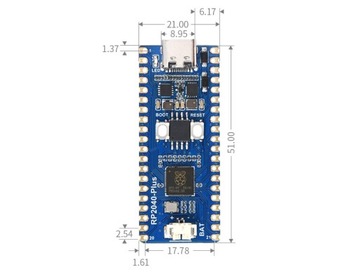

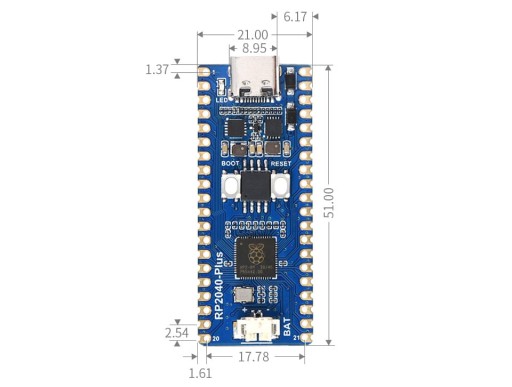

▶️ Wymiary:

✅ Zestaw zawiera:

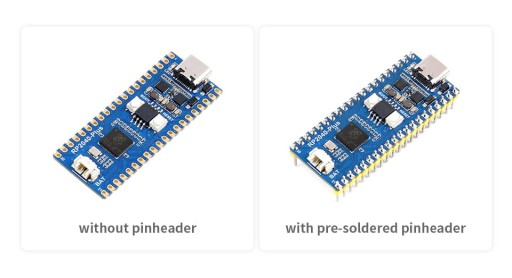

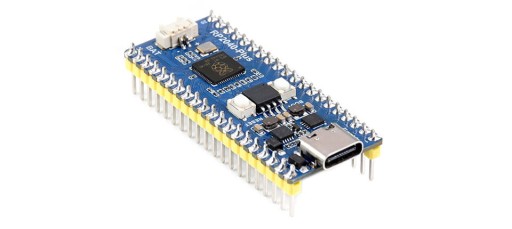

• Raspberry Pi RP2040-Plus-M z zlutowanymi goldpinami
