МОДУЛЬ R102 ELMEG 8 Up0

WITAM NA NASZEJ AUKCJI

PRZEDMIOTEM SPRZEDAŻY JEST

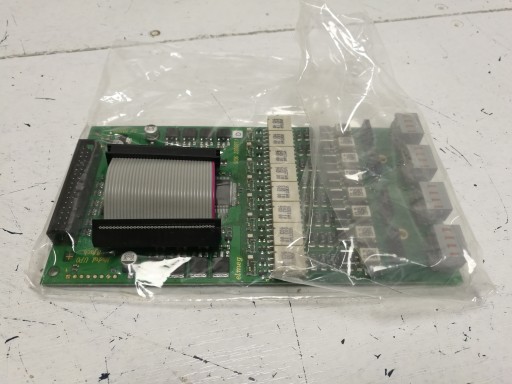

MODUŁ ELMEG 8 Up0

W KOMPLECIE MODUŁ Z TAŚMĄ!

Moduł z cyfrowymi interfejsami Up0 (pełna funkcjonalność ISDN) udostępnianymi za pomocą 2-żyłowej instalacji kablowej na odległość do 1000m.  Do każdego styku Up0 podłączyć można albo konwerter Up0/S0 albo jeden telefon systemowy CS290-U lub  CS410-U (są one fabrycznie wyposażone w taki konwerter). Każdy telefon systemowy CSxxx-U posiada interfejs ISDN S0 z konwertera do którego podłączyć można standardowe urządzenie ISDN np. telefon systemowy CS w wersji S0. Oznacza to, że w takim przypadku na jednym styku Up0 pracowac będą równocześnie dwa urządzenia.

moduł w wersji z 4 lub 8 portami Up0

każdy port Up0 to dwa kanały cyfrowe B (2B D)

wspomaganie telefonów systemowych ze stykiem Up (jeden telefon Up0 na jednym porcie Up0)

wspomaganie telefonów systemowych ze stykiem S0 przy wykorzystaniu opcjonalnego konwertera Up0/S0

2-żyłowy interfejs czyli możliwość adaptacji istniejącego okablowania

Cyfrowy styk Up0 w systemach elmeg

Jedną z wielu zalet systemów elmeg jest ich otwarta architektura i korzystanie ze standardowych interfejsów, do których podłączać można nie tylko urządzenia marki elmeg. Przykładem może być  cyfrowy 4-żyłowy interfejs S0. Co zrobić jednak w przypadku, gdy w budynku istnieje już instalacja kablowa, ale jest ona "analogowego" typu tzw. jednoparowa czyli 2-żyłowa i nie ma możliwości położenia nowego okablowania dla urządzeń cyfrowych? Odpowiedzią jest 2-żyłowy interfejs Up0. Systemy elmeg ICT mogę być rozbudowywane o moduły z 4 lub 8 portami Up0. W przypadku rozszerzeń ICT880xt/ICT880xt-rack dla systemów ICT880/ICT880-rack producent umieścił w nich fabrycznie 6 portów Up0.

Najważniejsze właściwości i aspekty związane z portem Up0:

Port Up0 podobnie jak S0 oferuje 2 kanały cyfrowe B (dwa połączenia jednocześnie). Oznacza to, że w przypadku modułu 8Up0 uzyskujemy 16 jednoczesnych kanałów B.

Łatwa instalacja dzięki wykorzystaniu 2-żyłowego okablowania i braku konkretnej polaryzacji przy podłączaniu do gniazdek/patch paneli (kolejność żył nie ma znaczenia)

Odległości od portu Up0 w centralce/module do urządzenia końcowego nawet 1000m

Do portu Up0 podłączyć BEZPOŚREDNIO można TYLKO jedno urządzenie ze stykiem Up0, generalnie jest to konwerter sygnału 2-żyłowego Up0 na sygnał cyfrowy standardowego styku 4-żyłowego S0:

- telefony systemowe CS290-U i CS410-U (posiadają wbudowany konwerter Up0/S0)

- telefony CS290 | CS400xt i CS410 po zainstalowaniu w nich modułów konwertera Up0/S0

telefony CS290-U i CS410-U posiadają wbudowany konwerter z jednym stykiem S0, do którego podłączyć można drugie urządzenie cyfrowe np. modem ISDN, telefon ISDN (patrz rysunek), dzięki czemu w pełni możemy wykorzystać 2 kanały cyfrowe oferowane przez port Up0 (oczywiście każde z tych urządzeń pracuje niezależnie, ma swoje numery telefoniczne)

W przypadku modułu 8Up0 istnieją następujące ograniczenia przy rozbudowie poszczególnych central ICT (*):

- ICT46: obsługuje maks. 1 moduł 8Up0 (od firmware 1.5x)

- ICT88: z zasilaczem 45VA obsługuje maks. 1 moduł 8Up0

- ICT88: z zasilaczem 75VA obsługuje maks. 2 moduły 8Up0 (od firmware 1.5x)

- ICT880 z zasilaczem 45VA: obsługuje maks. 1 moduł 8Up0

- ICT880 z zasilaczem 75VA: obsługuje maks. 2 moduły 8Up0

- ICT880xt: obsługuje maks. 1 moduł 8Up0
