БЕСПРОВОДНОЙ ПРИЕМНИК ДЛЯ СКРЫТОГО МОНТАЖА РЕЛЕ ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ

PRZEDSTAWIAMY PAŃSTWU PRZEKAŹNIK PODTYNKOWY SMART HOME 1000W + ODBIORNIK RADIOWY

• KOD TOWARU: ORNO OR-SH-1734

CHARAKTERYSTYKA PRZEKAŹNIKA PODTYNOWEGO

• Urządzenie służy do zdalnego, bezprzewodowego włączania i wyłączania obwodów elektrycznych.
• Przeznaczone jest do montażu w puszkach podtynkowych.
• Urządzenie współpracuje z systemem ORNO Smart Home opartym o silnik TUYA, który jest kompatybilny z systemami inteligentnego domu Google i Alexa.
• Do bezprzewodowej obsługi wymagany jest pilot zdalnego sterowania OR-SH-1752 (brak w zestawie) lub wyłącznik natynkowy OR-SH-1750, OR-SH-1751 (brak w zestawie) z serii ORNO Smart Home.
• Istnieje możliwość sterowania przez iPhona, iPada oraz urządzeń z systemem Android i iOS po zastosowaniu centralnego gniazda (OR-SH-1731) ORNO Smart Home

System kompatybilny jest z gniazdami i pilotami bezprzewodowymi ORNO takimi jak:

• OR-GB-417, OR-GB-418, OR-GB-420

• OR-GB-438, OR-GB-439, OR-GB-440

• GNIAZDA IP44: OR-GB-429, OR-GB-441

GNIAZDA ORAZ PILOTY ZNAJDZIECIE PAŃSTWO U NAS NA AUKCJI

SPECYFIKACJA TECHNICZNA

• ZASIĘG W TERENIE OTWARTYM AŻ DO 30m !!
• AUTOMATYCZNA KONFIKURACJA DODATKOWUCH URZĄDZEŃ - LEARNING SYSTEM
• PRZEKAŹNIK DO STOSOWANIA WEWNĄTRZ POMIESZCZEŃ, W PUSZKACH PODTYNKOWYCH INSTALACJI ELEKTRYCZNEJ LUB W MIEJSCY ZWYKŁEGO WŁĄCZNIKA.

DANE TECHNICZNE

• Typ: Przekaźnik podtynkowy
• Rodzaj transmisji: bezprzewodowy
• Częstotliwość: 433MHz
• Moc max. nadajnika: < 10mW
• Zgodny z Orno Smart Home: tak
• Możliwość rozbudowy: tak
• Napięcie zasilania odbiornika: 230VAC
• Max. prąd: 4,3A
• Max. obciążenie: 1000W
• Kolor: biały
• Montaż: podtynkowy
• Wymiary otworu montażowego ([mm]): O60
• Wymiary (szer./wys./gł. [mm]): 52 / 52 / 25

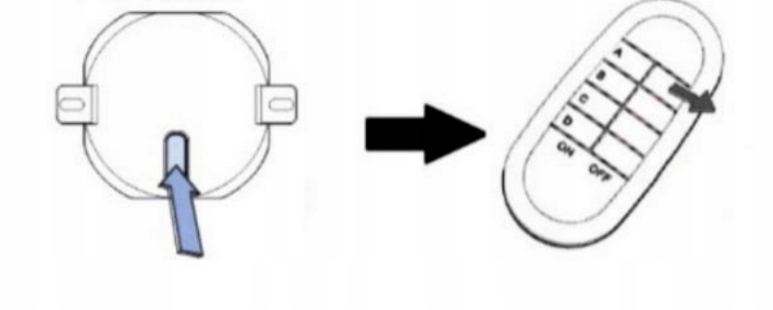

PAROWANIE PRZEKAŹNIKA Z PILOTEM

KROK 1: Naciśnij i przytrzymaj przez ok 3 sek. (ale krócej niż 6 sek.) przycisk logowania na przekaźniku, aby włączyć funkcję logowania. Dioda LED (na przekaźniku) zacznie migać.

KROK 2: Następnie naciśnij wybrany z przycisków ON (A,B,C,D) po lewej stronie pilota, dioda sygnalizacyjna przekaźnika zaświeci stałym światłem. Oznacza to poprawne zalogowanie odbiornika.

OBSŁUGA

• Po poprawnym zalogowaniu urządzenia, wystarczy nacisnąć przycisk na przekaźniku, aby podłączone oświetlenie włączyło się. Dioda na przekaźniku świeci światłem stałym. Ponowne wciśnięcie tego przycisku spowoduje wyłączenie się oświetlenia i diody LED przekaźnika.
• Pilot zdalnego sterowania ma 4 rzędy przycisków ON/OFF. Gdy przekaźnik znajduje się w trybie parowania, naciśnij dowolny przycisk ON (A,B,C,D) żeby sparować go z urządzeniem. Po skutecznym zalogowaniu urządzenia, ten rząd przycisków na pilocie będzie sterował jego włączaniem i wyłączaniem.

WYLOGOWANIE

• Naciśnij i przytrzymaj przycisk logowania na przekaźniku przez min. 6 sekund.
• Dioda LED przekaźnika zacznie migać. Następnie naciśnij przycisk OFF na pilocie.
• Dioda sygnalizacyjna na pilocie zaświeci się, a następnie zgaśnie po zwolnieniu przycisku.
• Oznacza to, że urządzenie zostało wylogowane z pamięci nadajnika (pilota).

W ZESTAWIE

• przekaźnik Orno OR-SH-1734 – 1 szt
• instrukcja obsługi
