PRZEDSTAWIAŃSTWY PAŃSTWU WŁĄCZNIK POJEDYNCZY SMART HOME + NADAJNIK RADIOWY

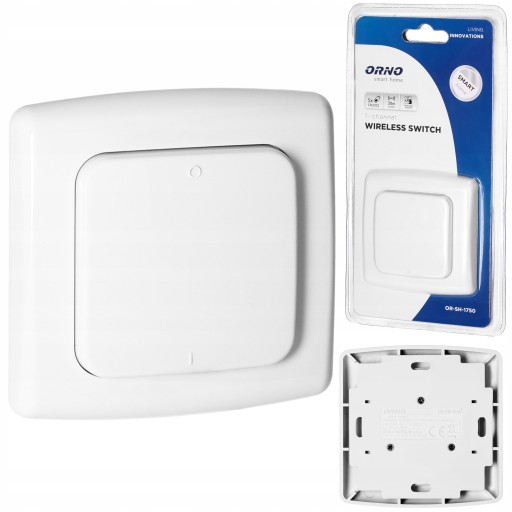

• KOD TOWARU: ORNO OR-SH-1750

CHARAKTERYSTYKA WŁĄCZNIKA

• Włącznik przeznaczony jest do zdalnego sterowania bezprzewodowymi włącznikami podtynkowymi i gniazdami oraz podłączonymi do nich urządzeniami elektrycznymi.
• Posiada wbudowany nadajnik radiowy i pracuje na częstotliwości 433,92 MHz.
• Pełni funkcję pilota 1-kanałowego.

System SMART HOME kompatybilny jest z gniazdami i pilotami bezprzewodowymi ORNO serii:

• OR-GB-417, OR-GB-418, OR-GB-420,
• OR-GB-438, OR-GB-439, OR-GB-440,
• GNIAZDA: OR-GB-429 i OR-GB-441.

Przeznaczone jest do montażu natynkowego - bezpośrednio na ścianę.

GNIAZDA ORAZ PILOTY ZNAJDZIECIE PAŃSTWO U NAS NA AUKCJI.

SPECYFIKACJA TECHNICZNA

• WŁĄCZNIK POJEDYNCZY NATYNKOWY
• ZASIĘG W TERENIE OTWARTYM AŻ DO 30m !!
• AUTOMATYCZNA KONFIKURACJA DODATKOWUCH URZĄDZEŃ - LEARNING SYSTEM

DANE TECHNICZNE

• Typ: Włącznik pojedynczy natynkowy
• Rodzaj transmisji: bezprzewodowy
• Częstotliwość: 433MHz
• Moc max. nadajnika: < 10mW
• Zgodny z Orno Smart Home: tak
• Możliwość rozbudowy: tak
• Napięcie zasilania odbiornika: 1 x CR2032
• Kolor: biały
• Stopień ochrony IP: IP20
• Montaż: natynkowy
• Wymiary (szer./wys./gł. [mm]): 80 / 80 / 16

INSTALACJA

1) Przed montażem na ścianie zdemontuj panel z przyciskiem i ramkę z płytki montażowej.

2) Przyłóż płytkę do ściany w wybranym miejscu i zamocuj ją przy użyciu wkrętów lub przyklej ją dwustronną taśmą klejącą. Pamiętaj o ułożeniu ramki w kierunku zgodnym ze strzałką UP ^.

3) Pociągnij zabezpieczenie baterii i aktywuj baterię.

4) Zamontuj ramkę z powrotem na płytce montażowej, zgodnie ze

schematem.

5) Zamontuj panel z przyciskiem z powrotem na płytce montażowej.

Pamiętaj o ułożeniu go w kierunku zgodnym ze strzałką UP ^.

OBSŁUGA URZĄDZENIA

1) Parowanie / rozłączanie nadajnika z / od odbiornika

• Naciśnij i przytrzymaj przez 3 sek. przycisk na odbiorniku, a następnie puść. Dioda LED zacznie migać, a odbiornik przejdzie w tryb parowania.

Uwaga: dioda LED powinna zacząć migać dopiero po zwolnieniu przycisku. Jeśli zacznie migać podczas trzymania przycisku, parowanie urządzeń nie będzie możliwe.

• Naciśnij przycisk „I” / „ON” na nadajniku (rys. 6), aby sparować go z odbiornikiem. Dioda LED odbiornika zaświeci się światłem stałym. Naciśnij przycisk „0” / „OFF” na nadajniku (rys. 6), aby odłączyć go od odbiornika. Dioda LED odbiornika wyłączy się.

2) Rozłączanie wszystkich urządzeń

• Naciśnij i przytrzymaj przez 10 sek. przycisk na odbiorniku. Dioda LED zacznie mrugać. Wyłączenie się diody LED na odbiorniku oznacza, że wszystkie urządzenia zostały skutecznie rozłączone.

W ZESTAWIE

• włącznik pojedynczy Orno OR-SH-1750 – 1 szt
• bateria CR2032  - 1 szt
• instrukcja obsługi
