Паяльная станция Hotair WEP 992D + набор инструментов

Stacja lutownicza 2 w 1 WEP 992D z nadmuchem w kolbie z grotówką 75W

+ STATYW NA KOLBE HOTAIR LUTOWANIE BEZ RĄK !!!!

+DODATKI

Sterowanie przy użyciu mikroprocesora PID

• Realny odczyt temperatury z Hotair oraz z grotówki
• Czytelny wyświetlacz LCD z wskaźnik mocy nadmuchu
• Praca gorącego powietrza w trybie automat/ręcznym
• Funkcji korekcji temperatury
• Funkcja sleep dla lutownicy grotowej

Dwa uchwyty do gorącego powietrza

• Uchwytu roboczego
• Uchwyt na statywie - wolne ręce

Grotówka

• Mocna grotówka z oryginalnym elementem grzejnym  o mocy szczytowej 72-75W [grotówka o wiele mocniejsza od Zhaoxin, Aoyue gdzie faktyczna moc jest około 17W]
• Realny odczyt temperatury

Dostępność wyposażenia części

• Ponad 80 modeli grotów
• Ponad 50 modeli dysz

SET1051

Co w zestawie:

• Stacja lutownicza WEP 992D z uchwytem
• Podstawka pod kolbę hotair
• Podstawka pod kolbę grotową wraz z czyścikiem
• Kolba grotowa 907I z grotę stożkowym T-B
• Przewód zasilania

Komplet dysz:

• dysza okrągła o średnicy 4.4 mm 1130
• dysza okrągła o średnicy 7 mm 1196
• dysza okrągła o średnicy 9 mm 1197
• dysza kwadratowa 12x12 mm 1313

Chwytak do podnoszenia układów IC

DODATKI do stacji

• Lutownica grotowa o mocy 30W
• Podstawka pod lutownice
• Zestaw narzędzi serwisowych  [12 końcówek]
• Fiolka cyna ZD-160 12g
• Kalafonia
• Taśma ssąca plecionka do rozlutowywania 2mm
• Opaska ESD na rękę
• Pinceta
• Zacisk odporny na ciepło

Dodatki do stacji

Ręczna Lutownica grotowa o mocy 30W

Aktywna kalafonia charakteryzująca się bardzo dobrą jakością jest z dodatkiem aktywatorów ułatwiających lutowanie.

Chwytak do IC SMD używany przy podnoszeniu gorących elementów ułatwia lutowanie i rozlutowywanie.

Cyna z topnikiem stosowana w serwisie elektronicznym, do produkcji standardowych urządzeń i podzespołów elektronicznych, elektrotechnice

Zestaw narzędzi serwisowych przeznaczony do precyzyjnych prac. Elementy zestawu są mocne, praktyczne i niezawodne. W zestawie są narzędzia typu: szczotka, igła, hak, dociski, widelec do regulacji, nóż do skrobania.

Plecionka używana jest do odbierania nadmiaru cyny z elementów elektronicznych.

Mocny zacisk odporny na wysoką temperaturę stosowany do chwytania, przytrzymywania elementów.

Opaska uziemiająca ochronna z elastycznej tkaniny z regulowanym obwodem. Zabezpiecza przed wyładowaniami elektrostatycznymi.

Lutownica grotowa charakteryzuje się prostą konstrukcją, jest nieskomplikowana dzięki temu jest niezawodna, a czas pracy jest wydłużony. Na podwyższoną żywotność wpływają wysokiej jakości grzałki ceramiczne i groty. Moc 30W wystarcza do przylutowana większości elementów elektronicznych.

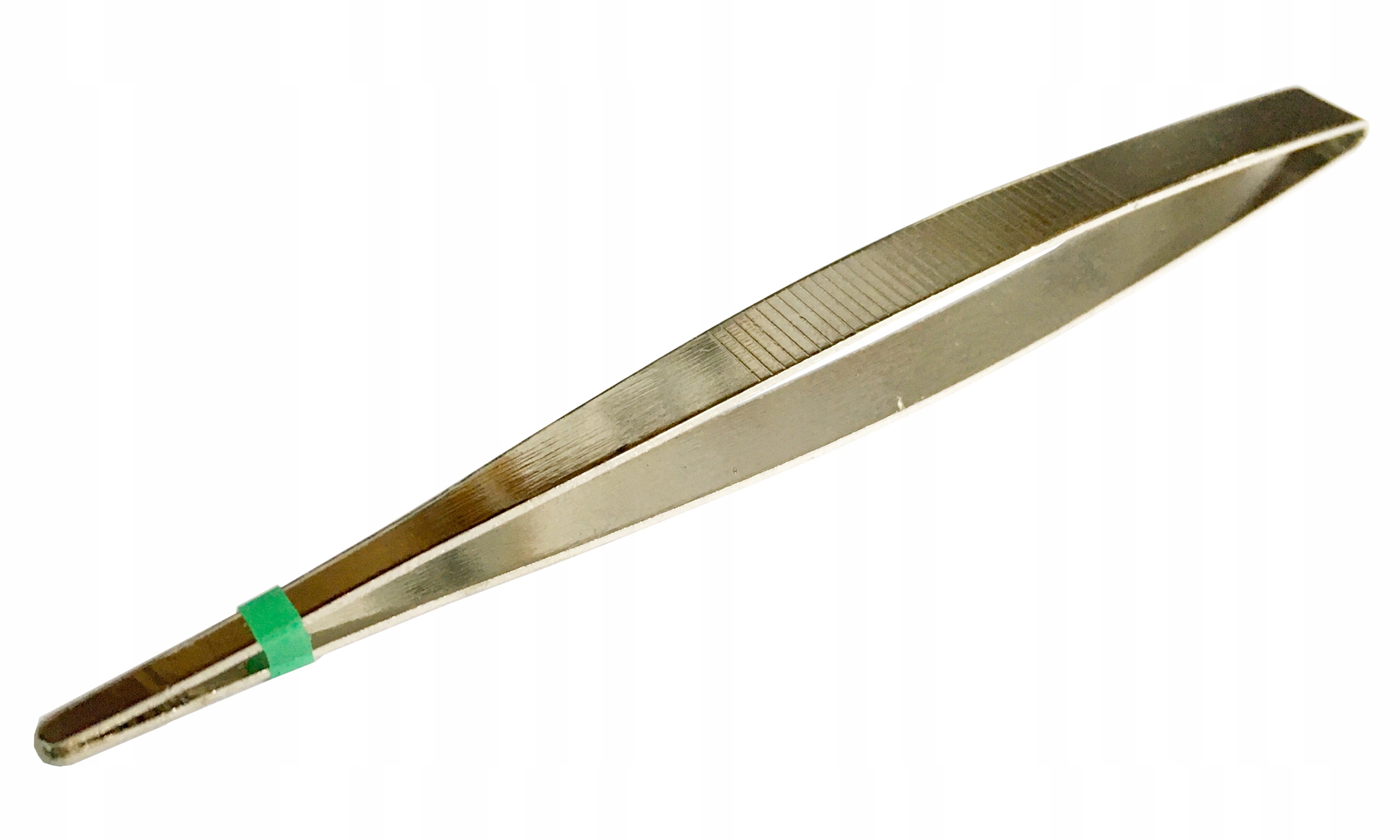

Pęseta przeznaczona jest do prac serwisowych szeroka uniwersalna końcówka przeznaczenia do ogólnego zastosowania.

Kalafonia charakteryzuje się bardzo dobrą jakością, zawiera dodatkowe aktywatory ułatwiających lutowanie.

W trakcie procesu lutowniczego na grocie pozostają tlenki metali i inne zabrudzenia, które wpływają na przewodność cieplną grota, tzn temperatura jest niższa, grot ulega wcześniejszemu zużyciu.

Zestaw narzędzi serwisowych przeznaczony do precyzyjnych prac. Elementy zestawu są mocne, praktyczne i niezawodne.

ZESTAW NARZĘDZI SERWISOWYCH SKROBAKI DŁUBAKI HAKI

Zestaw składa się z:

• Wybijak czterokątny
• Pędzelek duży
• Widełki
• Drapak płaski
• Pędzel mały
• Wybijak kątowy hak do podważania
• Haczyk do podważania
• Wybijak okrągły
• Chwytak
• Wybijak kątowy
• Drapak płaski kątowy

Taśma do odsysania cyny jest niezbędna i nieodzowna podczas wykonywania napraw w serwisach elektronicznych. Taśma jest wykorzystywana zarówno w technice SMD jak i przewlekania komponentów. Plecionka służy do usuwania cyny oraz usuwania nadmiaru cyny z punktów lutowniczych metodą adhezji. Jest to splot miedzianych drucików o wysokiej czystości. Druciki nie mają zanieczyszczeń olejowych oraz tlenkowych. Plecionka pokryta jest warstwą krystalicznej kalafonii (topnika). Powoduje to skrócenie czasu wchłaniania cyny i nie powoduje efektu przegrzania elementu. Kalafonia (topnik) powoduje zabezpieczenie plecionki przed jej utlenianiem.

• Taśma Ssąca Plecionka do Rozlutowywania 2mm
• Taśma ssąca służy w procesie lutowniczym, do odbierania nadmiaru cyny z elementów elektronicznych
• Długość: 1.5 m
• Rozmiar: 2,0 mm

Opaska antystatyczna ESD na rękę z przewodem + wtyk banan / krokodyl Opaska uziemiająca ochronna z elastycznej tkaniny z regulowanym obwodem. Zabezpiecza przed wyładowaniami elektrostatycznymi.

• Pasek wyposażony w zatrzask o szerokości 20mm
• Opaska wyposaża w przewód przyłączeniowy typu spirala i zacisk typu krokodyl
• Przewód po rozciągnięciu 180 cm
• Opaska wielokrotnego użytku

Cyna +Topnik Fiolka 1mm 12g PbFree

Spoiwo lutownicze stosowane w przemyśle elektronicznym, do produkcji standardowych urządzeń i podzespołów elektronicznych, elektrotechnice.

Charakterystyka:

• Opakowanie: Fiolka
• PbFree
• Skład: Sn99.3%Cu0.7%
• Topnik 2%
• Średnica: 1mm
• Waga: 12g

Chwytak Pęseta Igiełkowa Podnośnik dla Serwisu

Przydatne narzędzie służące do:

• usuwania elementów IC
• podnoszenia małych przedmiotów, układów BGA, układów scalonych
• demontaż układów SMD
• precyzyjnej pracy w miejscach gdzie nie można zastosować klasycznej pęsety
• podnoszenia gorących elementów
• przenoszenia i umieszczania na płytach PCB układów
• lutowania i rozlutowania

Specyfikacja techniczna:

• Długość całkowita: 143 mm (± 2mm)
• Długość elementu chwytnego: 51 mm (± 2mm)
• Szerokość elementu chwytnego: 29 mm (± 2mm)
• Średnica rączki: 1 cm (± 1mm)
• Wykonanie: Tworzywo antystatyczne

Stacja lutownicza WEP 992D charakteryzuje się:

• Napięcie: 220-240 V
• Pobór mocy: 700W
• Kompaktowa budowa z czytelnym wyświetlaczem LCD.
• Kontroler PID
• Mikroprocesorowa kontrola parametrów: temperatury, moc nadmuchu, czas pracy
• Tryb wyświetlania temperatury °F/°C

Stacja na gorące powietrze :

• Źródło przepływu powietrza: wentylator
• Przepływ powietrza: do 120 L/min
• Regulacja siły nadmuchu w całym zakresie: TAK
• Zakres temperatur: 100-480°C
• Stabilność temperatury: ±1°C
• Typ wyświetlacza: LCD
• Długość przewodu w kolbie: do 100cm
• Tryb pracy ręcznej / automatycznej
• Ochrona przed osiągnięciem za wysokiej temperatury i poinformowanie alarmem.
• Wyświetla rzeczywistą moc nadmuchu

Stacja grotowa :

• Zakres temperatur: 200-480°C
• Stabilność temperatury: ±1°C
• Element grzejny 50W moc szczytowa podczas rozgrzewania 75W pik może wynosić nawet 140W .
• Pobór mocy szczytowy 75 W
• Typ wyświetlacza: LCD
• Rezystancja względem uziemienia poniżej do 2ohm
• Potencjał względem uziemienia poniżej do 2mV
• System: ESD safe
• Długość przewodu kolby: do 100cm
• Tryb sleep: włączany po bezczynnej pracy 0-99 minut.

Stacja lutownicza WEP 992D to lutownica 2w1 na gorące powietrze z dodatkowym statywem oraz grotowa.

Lutownica Hotair używana jest do wylutowywania i wlutowywania układów elektronicznych np. BGA, SMD i itd. a dzięki posiadaniu dwóch uchwytów (uchwytu roboczego, uchwyt na statywie) praca staje się wygodna, szybka i bezpieczna.

Lutownica Grotowa szybko osiąga zadaną temperaturę, a dzięki mocy do 75W  bezproblemowo od lutujesz nawet trudno topliwe stopy.

Stacja lutownicza 992D wyróżnia wysokimi parametrami pracy, wieloma funkcjami, pokazanymi na czytelnym wyświetlaczu LCD. Zaletą stacji jest pokazywanie mocy nadmuchu gorącego powietrza na wyświetlaczu (wskaźnik mocy nadmuchu), czego nie ma w innych stacjach.

Stacja lutownicza WEP 992D nadaje się do lutowania i rozlutowywania elementów elektronicznych jak: SOIC, CHIP, QFP, PLCC, BGA, SMD, tid (zwłaszcza telefony komórkowe).

Stacja wykorzystywana jest do lutowania i rozlutowania elementów elektronicznych, obkurczania, spawania plastików, podgrzewania.

Lutownica WEP 992D to stacja lutownicza na gorące powietrze oraz lutownica grotowa. Stacja wyposażona jest w mikroprocesor PID, który sprawdza w 20ms cyklach parametry pracy stacji i koryguje je do zadanych wartości.

Wartości temperatur, mocy przepływu powietrza, tryb pracy, są widoczne na dużym czytelnym wyświetlaczu LCD, co znacznie ułatwia prace.

Zalety lutownicy z dodatkowym uchwytem

Uchwyt roboczy - używany jest do bezpiecznego przechowywania kolby hotair jej schładzania - ręce w trakcie lutowania mamy zajęte. Dodatkowy statyw - ręce w trakcie lutowania wolne - oszczędzamy czas wykonując inne czynności serwisowe - nie przegrzejemy układu nadmiernie przybliżając kolbe dzięki ustalonej wysokości - pomiar temperatury nie będzie zafałszowany ruszaniem kolby - nie przemieścimy kulek BGA pod układem

Wraz ze stacją otrzymujesz zestaw dysz, dzięki temu od razu możesz rozpocząć prace z urządzeniem.

Komplet dysz:

• dysza okrągła o średnicy 4.4 mm 1130
• dysza okrągła o średnicy 7 mm 1196
• dysza okrągła o średnicy 9 mm 1197
• dysza kwadratowa 12x12 mm 1313

Lutownica hotair jest wyposażona w ceramiczny element grzejny, szybko i równomiernie nagrzewający się. Grzałka jest zbudowana z twardych stopów, umożliwiający długi czas pracy przy wysokich temperaturach, przy tym nie ulegając deformacją, to znacznie zwiększa stabilność pracy i wydłużając żywotność grzałki.

W uchwycie na kolbę gorącego powietrza jest umieszczony mikro-styk, który przy odłożeniu kolby powoduje jej przejście w stan oczekiwania, przez schłodzenie elementu grzewczego, a następnie wyłączenie nawiewu powietrza. To wydłuża żywotność grzałki i oszczędność prądu.

Stacja jest wyposażona w funkcje kontroli prawidłowego działania otrzymujemy komunikaty o zwarciu w obwodzie, przeciążenie obwodów, nieuzyskania zadanej temperatury. Wszystkie te błędy są wyświetlane na wyświetlaczu.

Wybierając tryb pracy automatyczny, kiedy odłożymy kolbę gorącego powietrza na podstawkę, urządzenie automatycznie przestanie grzać i będzie schładzało do bezpiecznej temperatury. Dzięki temu zadbamy o długą, bezawaryjną prace elementu grzewczego, oszczędność energii elektrycznej i bezpieczeństwo serwisu.

Lutownica wyróżnia się takimi funkcjami :

• Praca gorącego powietrza w trybie automat/ręcznym.Wybierając tryb pracy automatyczny, kiedy odłożymy kolbę gorącego powietrza na podstawkę, urządzenie automatycznie przestanie grzać i będzie schładzało do bezpiecznej temperatury. Dzięki temu zadbamy o długą, bezawaryjną prace elementu grzewczego, oszczędność energii elektrycznej i bezpieczeństwo serwisu. Wybierając tryb manualny, kiedy często musimy coś przylutować, wtedy zaoszczędzamy czas i podnosimy efektywność pracy. Zaleca się przed zakończeniem pracy, przejście w tryb automatyczny.
• Funkcji korekcji temperatury. Zależna jest od warunków otoczenia pracy, sprawności elementu grzewczego, mocy nadmuchu, zużycia grota, to wszystko wpływa na odpowiednią korekcje temperatury by otrzymać zadany parametr.
• Pracy w trybie C/F. Możliwość ustawienia na wyświetlaczu, w jakich jednostkach będzie wyświetlana temperatura.
• Funkcja sleep dla lutownicy grotowej. Lutownica grotowa wyposażona jest w tryb sleep, kiedy kolba jest nie używana, po ustawionym wcześniej czasie z zakresu 0-99min przechodzi w tryb sleep tzn, kolba grzana jest do temperatury 200C, to zapobiega nadmiernemu utlenianiu się grota, a to wpływa na jego żywotność oraz elementu grzejnego. Mamy możliwość wyłączenia trybu poprzez ustawienia 0.

Panel sterowania

• Czytelny wyświetlacz LCD ze wskaźnikiem mocy nadmuchu
• Włącznik lutownicy grotowej i hotair
• Regulacja temperatury w całym zakresie
• Płynna zmiana mocy nadmuchu

Kolba hotair

• Źródło przepływu powietrza: wentylator
• Przepływ powietrza: do 120 L/min

Kolba grotowa

• Moc grzewcza : 75W
• Ponad 80 rodzajów grotów

• Podstawka pod kolbę grotową z czyścikiem

Podłączenie elementu grzejnego

• Przewody niebieske do czujnika temperatury
• Przewody czerwone do  podłączenie grzałki

• Zdjęcie przedstawia budowę elementu grzejnego
• Grzałka z grubym drutem nawinięta na stelaż - dzięki temu brak jest możliwości przypadkowego zwarcia drutu poprzez delikatne puknięcie

Podłączenie elementu grzejnego

• Przewody niebieski i czerwony do czujnika temperatury
• Przewody czerwone podłączenie grzałki

Wymiary stacji 992D

• szerokość: 185 mm
• głębokość:160 mm
• wysokość:160 mm

Wymiar masztu:

• Wysokość maszu od stacji: 130 mm
• Długość masztu: 140 mm
• Uchwyt hotair z mikro-stykiem przypięty do stacji po lewej stronie zdjęcia

• Przy pierwszym uruchomieniu umieść kolbę hotair na uchwyt, po ustawieniu parametrów i uruchomieniu, podnosimy kolbę hotair z uchwytu.

Do lutownicy posiadamy około 90 typów grotów oraz około 50 typów dysz na innych aukcjach
