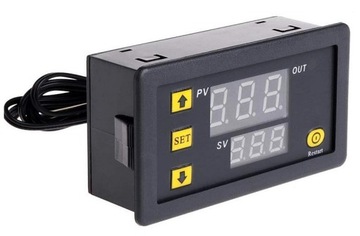

ЭЛЕКТРОННЫЙ ТЕРМОСТАТ-РЕГУЛЯТОР ТЕМПЕРАТУРЫ 230В

Regulator temperatury, termostat elektroniczny 230V.

Kod produktu: TP2-230V

Termostat umożliwia sterowanie różnego rodzaju urządzeniami elektrycznymi takimi jak: pompy CO, pompy wody, popy cyrkulacyjne, kompresory, wentylatory, grzałki i wiele innych.

Termostat po odłączeniu z prądu i kolejnym podłączeniu zapamiętuje ustawienia.

Zaletą termostatu  TES jest to, że posiada możliwość grzania oraz chłodzenia.

Regulator może realizować funkcję:

• Grzania,
• Chłodzenia,
• Alarmu,
• Górnego/dolnego limitu temperatury,
• Histerezy,
• Opóźnienia załączenia przekaźnika,
• Ustawienia odchyłki temperatury.

W skład zestawu wchodzi:

• Regulator temperatury,
• Sonda (NTC10K czujnik temperatury),
• Instrukcja obsługi.

Dane techniczne:

• STAN NOWY,
• Napięcie zasilania 230 V AC,
• Pobór prądu <10mA,
• Obciążalność styku 10A (dla 230VAC),
• Zakres regulacji temperatury od -55°C do +120°C,
• Zakres regulacji histerezy 0,1-30C,
• Temperatura otoczenia pracy -10°C - +60°C,
• Rozdzielczość 0,1°C,
• Dokładność ustawień 0,1°C,
• Czujnik  NTC10k na przewodzie 1M,
• Częstotliwość pomiaru 1/s,
• Wymiary sterownika 79 x 43 x 26 mm.

Wymiary produktu:

• Wymiar zewnętrzny: 79x43x26mm +-1mm,
• Wymiar montażowy: 72x39 (głębokość 25mm).

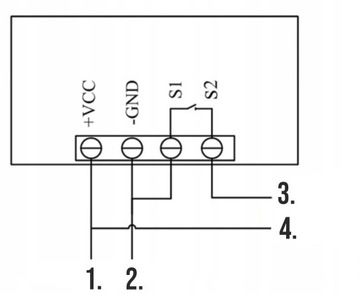

Schemat podłączenia:

1. Zasilanie +
2. Zasilanie -
3. 230V
4. Odbiornik AC

Programowanie:

• MENU - aby wejść w system programowania należy przytrzymać przycisk SET około 4-5sekund.
• Wybór trybu programowania P0 - P6 wybieramy przyciskami + i -
• Wejście w wybrany tryb zatwierdzamy przyciskiem SET
• Zatwierdzenie wybranej wartości przyciskiem SET

Tryby programowania P0 - P6

• P0 - wybór C/H chłodzenie lub grzanie
• P1 - zakres zadziałania histerezy możliwość wyboru od 0.5 do 15°C
• P2 - górna granica temperatury (domyślnie 120*C) zakres -45°C do 120°C
• P3 - dolna granica temperatury (domyślnie -55*C)  zakres -55°C do 120°C
• P4 - kalibracja termometru w zakresie -7°C do 7°C (ustawiamy gdy wskazania temperatury są błędne)
• P5 - czas opóźnienia załączenia przekaźnika w zakresie 0min do 10min
• P6 - alarm zbyt wysokiej temperatury możliwość ustawienia 0 do 110°C
• Załączenie jednoczesne przycisków + i - w momencie włączenia napięcia zasilania powoduje reset do ustawień fabrycznych
