LASEROWY SYSTEM KONTROLI PRACY MASZYN NIVEL SYSTEM MC-1D

MC-1D we współpracy z niwelatorem laserowym pozwoli Ci szybko i wydajnie realizować prace ziemne, bez przekopań i konieczności wykonywania pomiarów kontrolnych.

System niwelacyjny MC-1D umożliwia kontrolowanie wysokości elementu roboczego maszyny z kabiny operatora. W ten sposób operator ma stały podgląd na jakiej wysokości znajduje się  łyżka lub lemiesz maszyny względem założonej linii referencyjnej (wyznaczonej przez niwelator laserowy). Obserwując wskazania na czujniku maszynowym (lub wyświetlaczu w kabinie) operator uzyskuje informację czy może jeszcze zbierać materiał / kopać – czy jest już na założonej głębokości, eliminując w ten sposób przegłębienia, przekopania.

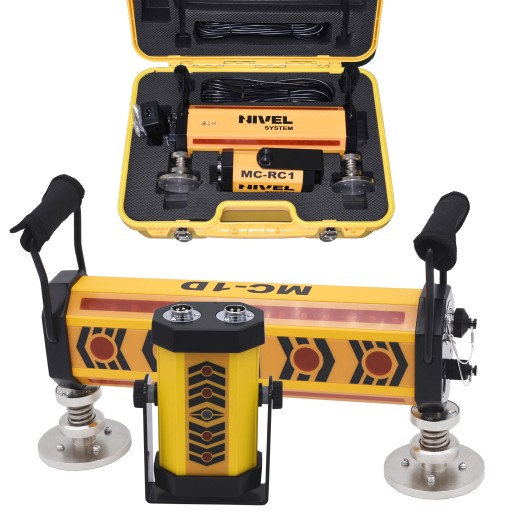

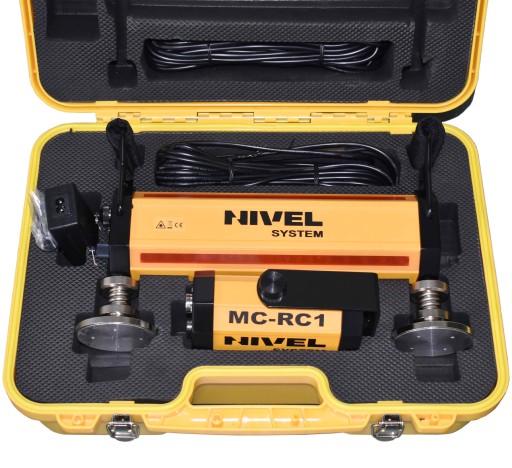

Zamawiając ten produkt otrzymasz walizkę transportową z wyposażeniem:

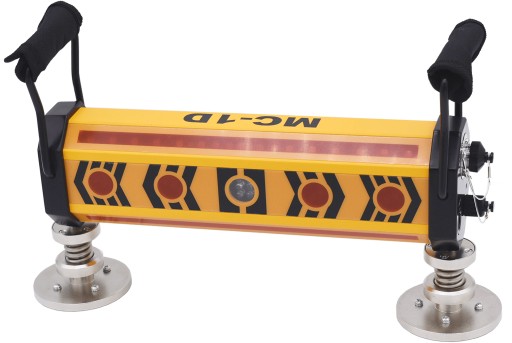

• MC-1D - czujnik maszynowy z wbudowanym akumulatorem,

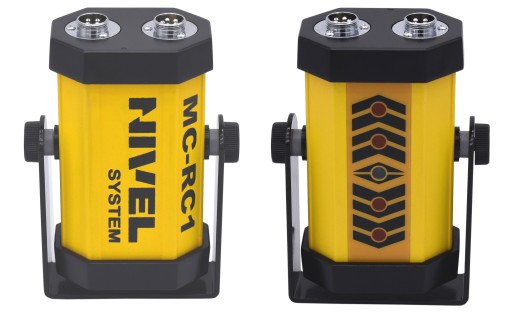

• MC-RC1 - wyświetlacz kabinowy,
• przewód łączący czujnik z wyświetlaczem kabinowym,

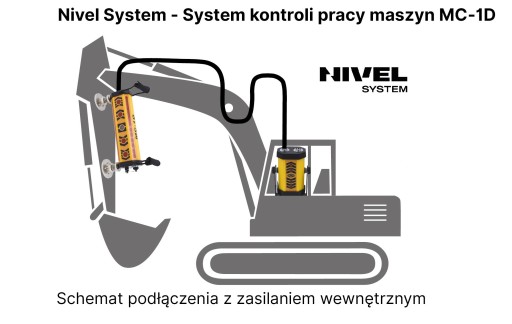

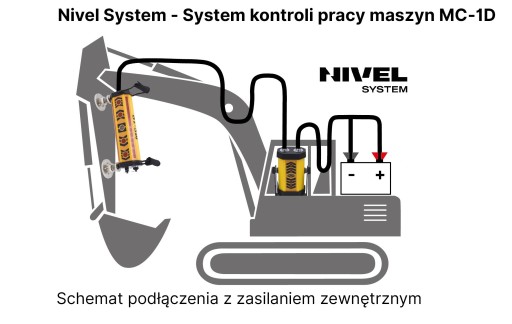

• przewód do podłączenia zasilania z akumulatora 12V/24V (klemy),
• ładowarka

MC-1D współpracuje z niwelatorami laserowymi, rotacyjnymi z CZERWONĄ wiązką lasera.

ZALETY SYSTEMU MC-1D

✅ Uniwersalne rozwiązanie dla różnych typów maszyn: koparki, spycharki, koparko-ładowarki.

✅ Szybsza praca i wyższa wydajność - maszyna może wykonać więcej pracy w tym samym czasie.

✅ Wyższa dokładność pracy i oszczędność na materiale - dokładniejsze wyrównanie powierzchni.

✅ Łatwe rozwiązanie do kontroli pracy maszyn - obsługa jest intuicyjna.

✅ Szybki montaż i demontaż - łatwe przekładanie czujników na inną maszynę.

✅ Brak przekopań i poprawek - mniej błędów popełnianych przez człowieka.

✅ Oszczędność czasu - ograniczenie ilości pomiarów pośrednich, mniej kontroli w trakcie pracy.

✅ Praca kontrolowana na bieżąco w kabinie operatora dzięki wyświetlaczowi kabinowemu MC-RD1.

JAK DZIAŁA SYSTEM KONTROLI PRACY MASZYN NIVEL SYSTEM MC-1D?

Podczas wykonywania prac ziemnych maszynami pojawiają się problem związany z niwelacją. Dotychczas angażowano w ten proces dodatkowe osoby do pomiarów (czy ekipy geodezyjne). Budowy realizujące takie metody są często kosztowne, długotrwałe i wymaga specjalizacji i dużej dokładności. Czy można to zrobić prościej, dokładniej i szybciej?

Niwelator emituje wiązkę lasera niewidzialną dla oka, odbieraną przez czujnik MC-1D. Wiązka, wirując wokół pionowej lub pochylonej osi z prędkością kilkuset obr./min., tworzy płaszczyznę poziomą lub pochyloną, w jednym lub w dwóch kierunkach. Płaszczyzna ta (którą można precyzyjnie ustawić na panelu sterującym lasera) stanowi płaszczyznę odniesienia dla czujnika zainstalowanego na maszynie. Operator, kopiąc, obserwuje wskazania kolorowych diod na czujnikach. Pokazują one aktualne położenie łyżki względem płaszczyzny odniesienia i podają proste komunikaty: "Opuść łyżkę lub lemiesz", "Podnieś łyżkę lub lemiesz", "Tak trzymaj". Informacje te są prezentowane także w kabinie operatora za pośrednictwem odbiornika Nivel System MC-RC1.

System kontroli pracy maszyn Nivel System MC-1D to system niwelacyjny, który pozwala kontrolować wysokość narzędzia roboczego maszyny z kabiny operatora. Dzięki temu pracownik ma ciągły podgląd na jakiej wysokości znajduje się łyżka czy lemiesz maszyny względem ustalonej linii referencyjnej, którą wyznacza niwelator laserowy. Obserwacja wskazań na czujniku maszynowym informuje operatora czy można jeszcze kopać, czy jest już na założonej głębokości. Za sprawą tego urządzenia eliminowane są przekopania i przegłębienia.

System składa się z czujnika laserowego, odbierającego sygnał z niwelatora i informującego (za pomocą wskaźników LED) o bieżącej wysokości, na jakiej należy ustawić element roboczy (lemiesz, łyżkę). Dane te pojawiają się również na odbiorniku kabinowym (RD-1MC) spełniającym funkcję wyświetlacza. Dzięki tak skonfigurowanemu zestawowi można szybko i wydajnie przeprowadzać prace ziemne, również ze spadkiem - bez potrzeby wykonywania pomiarów kontrolnych.

SPECYFIKACJA TECHNICZNA:

• Tryb pracy: dokładny (±10mm), zgrubny (±20mm)
• Zakres odbioru wiązki: 25 cm, 360°
• Typ odbieranej wiązki: laser (czerwony)
• Mocowanie: na magnesy
• Akumulator: 7,2V NiMh (2500mAh)
• Czas pracy: 40 godz.
• Czas ładowania: 15 godz.
• Zakres temperatury pracy: -20ºC~+50ºC
• Klasa odporności: IP 54
• Wymiary: 280 x 280 x 130 mm
• Waga: 5,5 kg
