Управление погружным насосом скважины СЖ1-1Ф

Szybka i łatwa w podłączeniu szafka szafka sterująca jednofazową pompą głębinową

Szafka SJ1-1F zabezpiecza oraz steruje pompą głębinową przy pomocy wyłącznika ciśnieniowego lub presostatu. Do prawidłowego działania szafki wystarczy zgodnie z ilustracją podłączyć do niej zasilanie, sondy konduktometryczne oraz wyłącznik ciśnieniowy lub presostat. W razie jakichkolwiek problemów, zapewniamy wsparcie techniczne oraz pomoc telefoniczną przy podłączeniu.

Dzięki zastosowaniu tej szafki, możesz cieszyć się własną wodą bez martwienia się o pompę - za pomocą SJ1-PR-1F zabezpieczysz ją przed suchobiegiem, przeciążeniem, zwarciem, asymetrią i brakiem faz zasilających, a także przed zbyt częstym włączaniem! Jednocześnie w każdym momencie pracy możesz sprawdzić czy sondy konduktometryczne są zanurzone, a także czy w danym momencie pompa pracuje.

Przeznaczenie i opis

Szafa sterownicza SJ1-1F jest przeznaczona do sterowania jednofazową pompą głębinową o mocy do 2,2 kW. Szafa współpracuje z wyłącznikiem ciśnieniowym oraz sondami konduktometrycznymi (dwie lub trzy sondy). Układ zabezpiecza pompę przed suchobiegiem, przeciążeniem, zwarciem oraz zbyt częstym włączaniem.

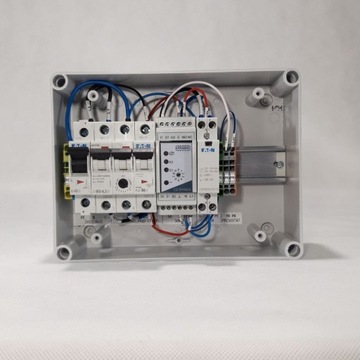

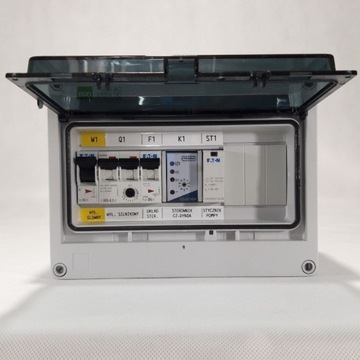

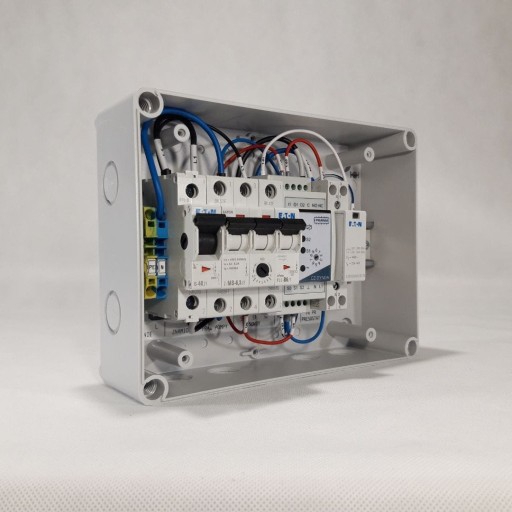

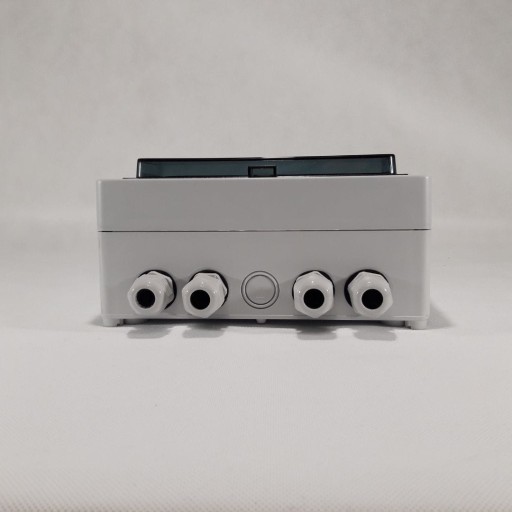

Szafa została zabudowana w obudowie modułowej o wymiarach 170 mm x 220 mm x 116 mm (wysokość x szerokość x głębokość). Obudowa posiada stopień ochrony IP 65. Dławnice kablowe są zamontowane w standardzie.

Szafa sterownicza spełnia normę PN-EN 61439-3 – może być obsługiwana przez osoby niewykwalifikowane (obsługa nie musi posiadać uprawnień SEP) oraz posiada deklarację zgodności CE.

Realizowane funkcje

• Zasilanie i zabezpieczenie pompy jednofazowej przed:

  suchobiegiem,

  przeciążeniem,

  zwarciem,

  zbyt częstym włączaniem,

• sterowanie sygnałem z wyłącznika ciśnieniowego lub presostatu,
• współpraca z dwoma lub trzema sondami konduktometrycznymi,
• sygnalizacja zanurzenia sond,
• sygnalizacja włączenia pompy.

Opis działania szafy sterowniczej SJ1-1F

Pompa zostaje włączona po otrzymaniu sygnału polecenia pracy z wyłącznika ciśnieniowego. Jeśli w studni zabraknie wody, pompa natychmiast zostanie wyłączona. Liczba załączeń pompy jest ograniczona do 10 razy na 30 minut (20 razy na godzinę).

W zależności od ilości wykorzystanych sond konduktometrycznych, zabezpieczenie przed suchobiegiem działa w inny sposób.

Działanie przy zabezpieczeniu przed suchobiegiem jedną sondą roboczą.

Jeśli poziom wody spadnie poniżej sondy S1, pompa zostanie wyłączona. Pompa będzie mogła być włączona po 1 minucie od ponownego zanurzenia sondy S1.

Działanie przy zabezpieczeniu przed suchobiegiem dwoma sondami roboczymi.

Jeśli poziom wody spadnie poniżej sondy S1, pompa zostanie wyłączona. Pompa będzie mogła być włączona po wzroście poziomu powyżej sondy S2.

Podłączenie elektryczne

Do szafki należy podłączyć:

• zasilanie 230 V AC,
• pompę jednofazową,
• wyłącznik ciśnieniowy lub presostat,
• sondy konduktometryczne.

Dane techniczne

• Zasilanie: 230 V AC.
• Przekrój przewodów zasilania: do 4mm2.
• Przekrój przewodów pompy: do 4mm2.
• Przekrój przewodów sygnałowych: do 2,5mm2.
• Stopień ochrony obudowy: IP65 (pyłoszczelność, ochrona przed strumieniem wody).
• Sygnały sterujące:

  styk normalnie zwarty (NC)

  z wyłącznika ciśnieniowego lub presostatu,

  sondy konduktometryczne,

• Moc pompy – maksymalnie 2,2 kW.
• Wymiary obudowy – 170 mm x 220 mm x 116 mm (wysokość x szerokość x głębokość).

Uwagi końcowe

Do szafki dołączamy dokumentację która zawiera między innymi:

• instrukcję montażu i obsługi szafy sterowniczej,
• instrukcję obsługi sterownika,
• wykaz aparatury,
• schemat elektryczny
• deklarację zgodności,
• protokół dokręcenia zacisków śrubowych.

Pamiętaj, że kupując u nas otrzymujesz również wsparcie techniczne i pomoc telefoniczną przy uruchomieniu.
