ROZDZIELACZ ANTENOWY TRÓJNIK ROZGAŁĘZIACZ SPLITTER ODGAŁĘŹNIK NA 4TV VAYOX

POLSKA MARKA VAYOX

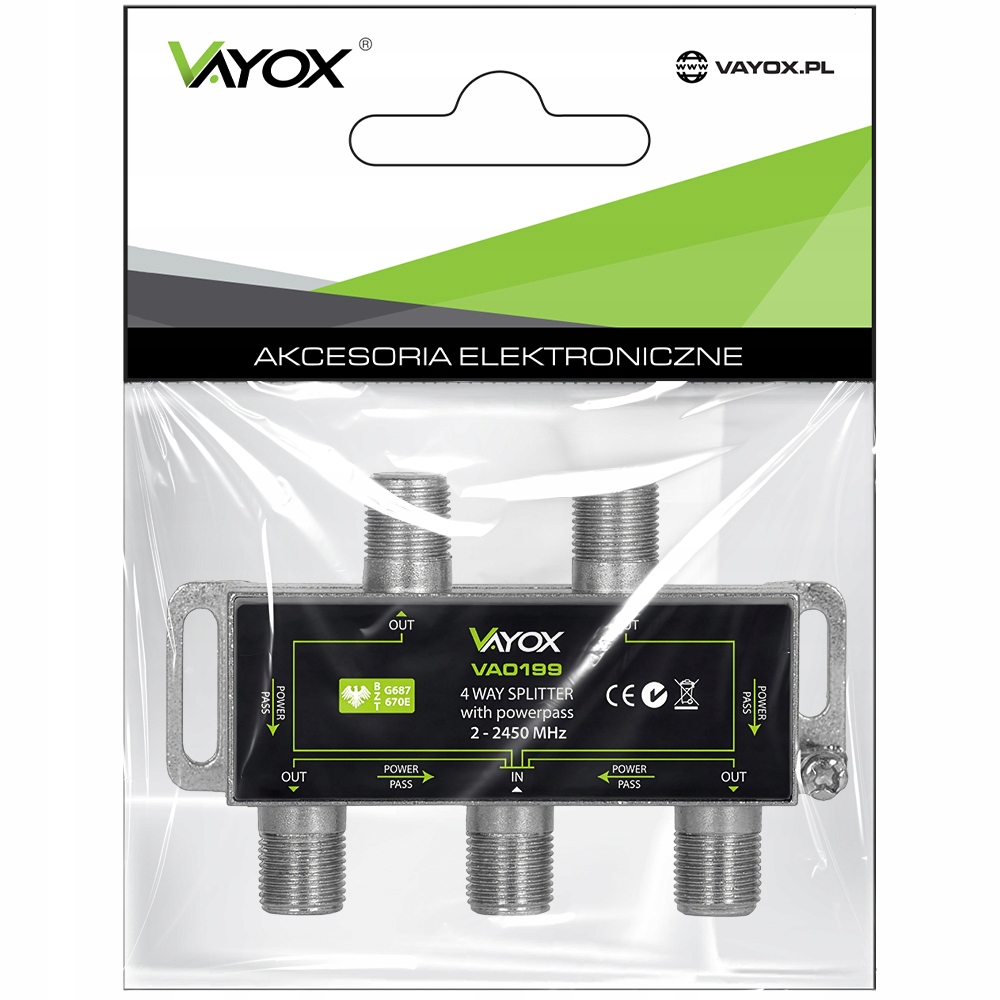

Model: VA0199

• Rozdział sygnału na 4 niezależne wyjścia
• Funkcja Power Pass umożliwia przeniesienie napięcia z wyjścia na wejście w celu zasilenia przedwzmacniacza lub konwertera.
• Niska tłumienność - konstrukcja zapewniająca minimalne straty sygnału w całym paśmie pracy.
• Przystosowany do pracy z instalacjami DVB-T/T2, SAT (DVB-S/S2) oraz sieciami telewizji kablowej (CATV)
• Wyposażony w standardowe gniazda typu F
• Efektywna praca w pełnym zakresie częstotliwości od 2 MHz do 2450 MHz
• Przeznaczony do montażu wewnętrznego lub zewnętrznego przy zastosowaniu obudowy hermetycznej
• Odlewana, metalowa obudowa zapewniająca dużą odporność mechaniczną i skuteczne ekranowanie

Jedna antena — wiele telewizorów

Rozgałęźnik VA0199 Vayox to wszechstronne rozwiązanie do dystrybucji sygnału: obsługuje naziemną telewizję cyfrową DVB‑T2, telewizję satelitarną (systemy Unicable itp.) oraz kablową. Wyposażony w funkcję Power Pass, pozwala zasilić wzmacniacz jednym zasilaczem podłączonym przy dowolnym odbiorniku. Zasilanie nie rozchodzi się po instalacji — jest kierowane bezpośrednio do anteny.

Jak to podłączyć? To prostsze niż myślisz!

Montaż rozdzielacza w instalacji TV jest prosty: do gniazda IN podłącz antenę naziemną lub konwerter satelitarny unicable, a do gniazd OUT – odbiorniki, czyli tuner albo telewizor. Poniżej prezentujemy najczęściej spotykane, przykładowe układy połączeń stosowane w instalacjach telewizyjnych:

1. Antena pasywna

Użyj powyższego schematu, jeśli masz antenę pasywną, czyli taką bez wbudowanego wzmacniacza. W takim układzie nie potrzebujesz żadnego zasilacza – wystarczy podłączyć kable, by wszystko działało.

2. Antena aktywna

Drugi schemat pokazuje podłączenie w instalacji z anteną aktywną (ze wzmacniaczem i zasilaczem). Zasilacz antenowy podłącz wyłącznie przy jednym, dowolnie wybranym odbiorniku — dzięki funkcji Power Pass rozgałęźnik Vayox przekaże napięcie do wzmacniacza/anteny.

3. Konwerter satelitarny Unicable

Trzeci schemat pokazuje zastosowanie rozgałęźnika w instalacji SAT z konwerterem typu Unicable. Sygnał z wyjścia Unicable Fullband (zwykle oznaczonego kolorem złotym) można podzielić przy użyciu rozdzielaczy Vayox.

Specyfikacja

• Zakres częstotliwości pracy: 2-2450 MHz
• Ilość wyjść: 3
• Ilość wejść: 1
• Typ złączy: F
• Przeznaczenie: TV DVB-T/T2/S/C
• Wymiary (DxSxW): 72x46x17mm

W ofercie występują zdjęcia poglądowe. Przedmiotem oferty jest wyłącznie rozgałęźnika antenowy.
