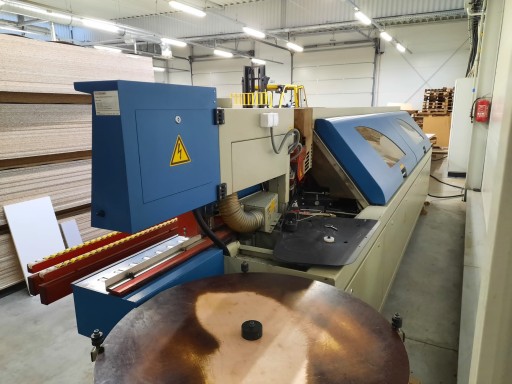

Узкооблицовочный станок OTT TORNADO TOP

OKLEINIARKA KRAWĘDZI - Model TORNADO TOP - PLUS Duża wydajność i w pełni zautomatyzowana!

Rodzaj pracy: Jednostronna w wykonaniu prawostronnym.

Przyklejanie i obróbka z: forniru i tworzyw sztucznych oraz doklejek z drewna litego.

Grubość obrzeża: 0,3 do 12 mm

Wymiary elementu:

Szerokość min: 70 mm

Wysokość min: 8 mm

Wysokość max: 50 mm (przy 12 mm doklejce), 60mm (przy 6mm doklejce)

Długość min: 150 mm

Prędkość posuwu: 14 m/min regulacja bezstopniowa

Nanoszenie kleju: Za pomocą wałka klejowego z automatycznym sposobem dozowania

Wysokość robocza: 880 mm

Masa własna 3100kg

Długość maszyny 6170mm

Wyposażenie maszyny:

RMV-40 –automatyczny magazynek obrzeża - Urządzenie odcinające (nożyce) dla obrzeża z rolki, o grubości 0,4 – 3,0 mm z automatu. Dopasowanie ciśnienia sprężonego powietrza dla nożyc w zależności od grubości obrzeża.

CM - CombiMelt - System klejowy - W wykonaniu modułowym dla prostej wymiany zbiornika wstępnie topiącego klej. Stosowany do topienia kleju typu EVA tak samo dla wszystkich powszechnie stosowanych granulatów oczyszczających. Z dowolnymi parametrami pracy (jak wielkość dozowania, prędkość i parametry temperaturowe) oraz indywidualnymi programami roboczymi. Wyposażenie podstawowe: zbiornik 1, 5 litrowy z rurą

System sterujący

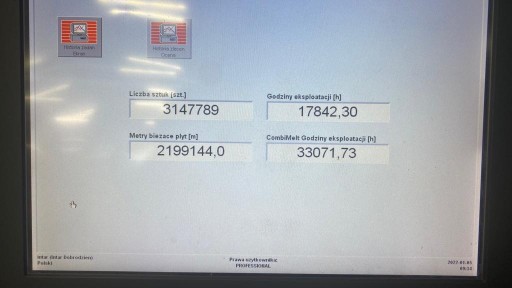

Obsługa /Sterowanie - Poprzez 15 calowy, kolorowy, dotykowy monitor, z możliwością zapisania wielu programów roboczych, parametrów agregatów jak również systemu klejowego Combi-melt dla pełnej automatyzacji i komfortu obsługującego.

Elektroniczne sterowanie - Za pomocą komputera przemysłowego firmy Beckhoff są wprowadzane zmiany do maszyny, kiedy agregaty są wybierane lub przestawiane. Urządzenie posiada zabezpieczenie uniemożliwiające wprowadzenie elementu niezgodnego z wprowadzonymi kryteriami, następnie wprowadzamy poprawkę i maszyna może pracować na elemencie Np. o większej grubości.

Przetwornice częstotliwości W pełni elastyczny dla sterowania pojedynczo agregatami poprzez system Power-Bus

Agregaty robocze:

F - Frezy wstępne - Do frezowania wstępnego płyty – 2 silniki o wysokiej częstotliwości pracy. moc 1 silnika: 2,3 kW, 12000Obr/min, z możliwością współbieżnego i przeciwbieżnego sposobu pracy przestawiane z pulpitu sterującego. Narzędzia diamentowe: DIA - Ø 100 x 30 x 45, z 3, dla płyty o grubości do 42 mm. Opcjonalnie- narzędzia za dopłatą dla elementów o grubości do 60 mm.

Kc - Kapówki - 2 silniki o wysokiej częstotliwości, mocy 0,3 kW, 12.000 Obr/min, automatyczne ustawianie pod kątem 0° / 3°. Narzędzia: 2 HM – piłka o Ø 140 x 3,2 x 16 mm, Z 36 (Lewe-prawe wykonanie)

Bfc - Agregat zbierający nadmiar obrzeżą - Do zbierania nadmiaru przyklejonego obrzeża do elementu z doklejki z drewna litego, obrzeża z forniru i tworzywa sztucznego. Jednostronnie tastowany. 2 - silniki HF- moc 0,7 kW, 12.000 Obr/min. Narzędzia: 2 sztuki HF70 - HM – głowica z płytkami wymiennymi Ø 70 x 20 x 16 mm, z 4

HFt - Agregat frezujący promień - Do frezowania promienia na obrzeżu z tworzywa sztucznego, forniru i oklejki z drewna litego, z 2 silnikami HF- ,moc- 0,3 kW, 12000 Obr/min, dwustronne tastowanie, załączany lub wyłączany z poziomu pulpitu sterującego, z możliwością regulacji promienia. Narzędzia: 2 sztuki AR73 - HM – promień – płytki wymienne Ø 73 x 16 x 16 mm, z 3, przystosowany dla płytek R 2 - R 5

KF-A Agregat zarabiający naroża - 2 – wrzecionowy agregat zarabiający naroża z 2 HF - silnikami

ZKc - Cyklina promieniowa 2mm - Dwustronne tastowanie, automatyczne sterowanie. Do ściągania nadmiaru z zaokrąglonych krawędzi obrzeża. Agregat ustawiony na jeden promień. Z króćcem odciągowym i oddzielnym zbiornikiem na wióry.

ZKf – Cyklina płaska - Z tastowaniem kierunkowym do zbierania resztek kleju z fugi klejowej, z odpylaniem.

Wyposażenie dodatkowe:

GS - Natrysk środka poślizgowego - Do natrysku środka poślizgowego- antystatycznego na powierzchnię boczną obrzeża, elektronicznie sterowanie.

ZKc - Cyklina promieniowa 1mm - Dwustronne tastowanie, automatyczne sterowanie. Do ściągania nadmiaru z zaokrąglonych krawędzi obrzeża. Agregat ustawiony na jeden promień. Z króćcem odciągowym i oddzielnym zbiornikiem na wióry.

Narzędzia diamentowe dla agregatów frezujących po długości

Maszyna wyłączona z produkcji z końcem roku 2021. W stanie bardzo dobrym. Serwisowana cyklicznie przez autoryzowany serwis OTT w Polsce. Możliwość sprawdzenia na miejscu . Lokalizacja maszyny Intar Dobrodzień

Cena brutto do swobodnej negocjacji. Więcej informacji tel. 609 dwa trzy pięć 726
