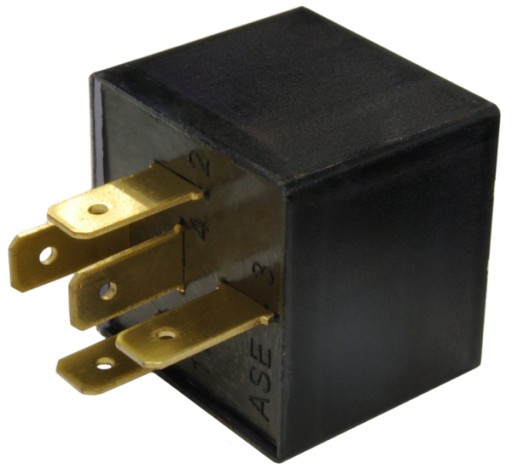

PRZEKAŹNIK IMPULSOWY BISTABILNY 4-WSM 4WSM 24V

[Numer wewnętrzny: ID1888]

PRZEKAŹNIK SAMOCHODOWY BISTABILNY 4-WSM - 24V

Zasada działania:

• Po pojawieniu się sygnału sterującego (impuls -24V) na wejściu sterującym 1, przekaźnik zewrze styki 3 i 5.
• Ponowne pojawienie się sygnału sterującego zmieni stan przekaźnika na przeciwny (wyłączony) czyli rozewrze styki 3 i 5.

Innymi słowy: każde pojawienie się impulsu sterującego na wejściu 1, zmienia stan przekaźnika na przeciwny (zwarty/rozwarty)

Po wyłączeniu zasilania przekaźnika (reset) styki zostaną rozwarte (NO).

Parametry:

• Sterowanie cewki: 18V-33V
• Maksymalny prąd: 15A (max 420W)
• Liczba konektorów: 5 szt.
• Szerokość konektorów: 6,3mm
• Szczelność: IP65
• Praca w zakresie temperatur: od -30°C  do +70°C

Podłączenie:

1) Sterowanie "-"

2) Zasilanie "-"

3) Styk roboczy NO

4) Zasilanie "+"

5) Styk roboczy NO

Przekaźnik wymaga stałego zasilania na stykach 2 i 4, na styk 1 podajemy sygnał sterujący.

Efektem pracy przekaźnika jest zwieranie i rozwieranie styków roboczych 3 i 5.

Wymiary:
