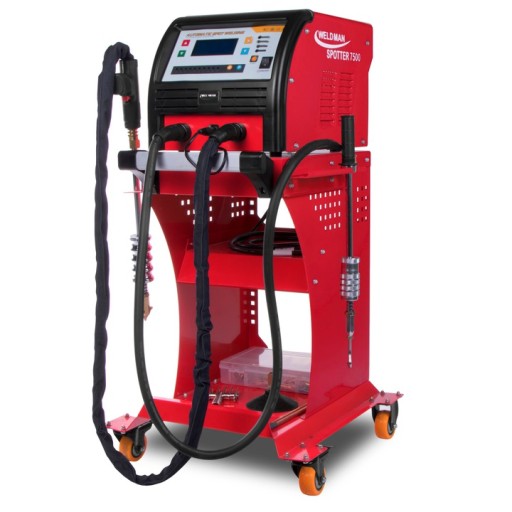

МАШИНА ДЛЯ СПОТЕРНОЙ СВАРКИ ДЛЯ ЛИСТОВОГО МЕТАЛЛА DENTS SPOTTER 7500

WELDMAN SPOTTER BLACHARSKI 7500

nr.katalogowy  106 132

Opis

Sterowana mikroprocesorowo zgrzewarka SPOTTER 7500 została zaprojektowana do obróbki blach w postaci jednostronnego zgrzewania, wyciągania (poprzez przygrzewanie elementów o różnych kształtach), do ich przecinania oraz rozgrzewania za pomocą elektrody węglowej.

Wszystkie ustawienia dostępne na panelu sterowania: 10 trybów pracy, wyświetlacz graficzny monochromatyczny, regulacja wartości prądu i czasu oraz wybór grubości zgrzewanego materiału. Zgrzewarka ma szerokie zastosowanie zarówno w warsztatach wykonujących profesjonalne naprawy blacharskie dla motoryzacji.

Wyposażenie

Na wyposażeniu standardowym posiada:

• -zgrzewarka
• -wózek transportowy
• -młotek kinetyczny do uchwytu (pistoletu) do podkładek trójkątnych
• -młotek kinetyczny z hakiem do drutu falistego lub podkładek okrągłych i prostych
• -przyssawka próżniowa mechaniczna
• -elektrody węglowe 2 szt.
• -przewód roboczy z uchwytem (pistoletem) 2,2 m
• -przewód zasilający 2,5 m
• -przewód masowy z końcówką masy 2 m
• -uchwyt do zgrzewu grzebieniowego 6 palców

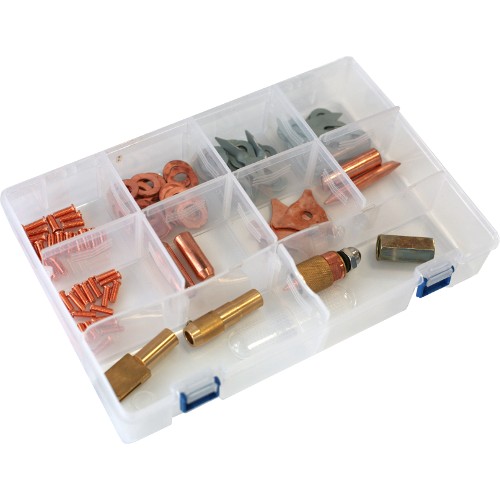

• -skrzynka z narzędziami roboczymi i materiałami eksploatacyjnymi zawierająca:

– podkładki okrągłe 12 mm: 30 szt.

– podkładki trójkątne: 5 szt.

– podkładki proste: 10 szt.

– podkładki proste skręcane: 10 szt.

– śruba M5 L=16 mm: 20 szt.

– śruba M6 L= 16 mm: 20 szt.

– drut falisty L= 300 mm: 10 szt.

– elektroda do śrub

– elektroda do podkładek okrągłych

– elektroda do podkładek prostych

– elektroda do zgniatania nierówności (powstałych po wyciąganiu blachy)

– elektroda dwustronna do drutu falistego i do zgrzewu punktowego

– uchwyt do elektrody do drutu falistego

– uchwyt do podkładek trójkątnych

– końcówka masy

SPECYFIKACJA TECHNICZNA:

PARAMETRY ZASILANIA

• Napięcie zasilania: 400 V
• Częstotliwość: 50Hz

PARAMETRY TECHNICZNE

• Moc prądu zasilania: 15,5 kVa
• Natężenie prądu zasilania: 20-75 A
• Natężenie prądu zgrzewania: 7000 A
• Napięcie prądu zgrzewania: 1-11,5 V
• Regulacja czasu zgrzewania: 0,1-9,9 s
• Max. grubość zgrzewanego materiału: 3,0 mm

PARAMETRY FIZYCZNE

• Wymiary zgrzewarki: 51x35x34 cm
• Wymiary zgrzewarki z wózkiem: 62x55x107 cm
• Waga zgrzewarki: 28 kg
• Waga zgrzewarki z wózkiem: 47 kg
• Klasa ochrony: IP21

Zalety urządzenia:

• 10 trybów pracy,
• regulacja wartości prądu i czasu zgrzewania,
• wybór grubości zgrzewanego materiału (synergia),
• cyfrowy wyświetlacz monochromatyczny,
• maksymalna grubość zgrzewanego materiału do 3mm.

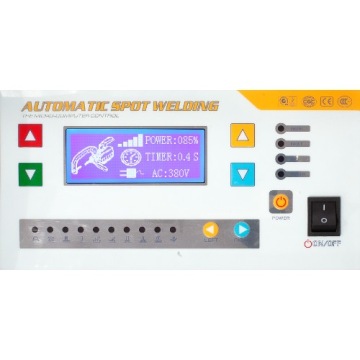

FUNKCJE PANELU FUNKCYJNEGO:

1. Regulacja wartości natężenia prądu zgrzewania: zmniejszanie – zielony / zwiększanie - czerwony
2. Wyświetlacz graficzny monochromatyczny (wyświetla tryb pracy zgrzewarki, natężenie prądu zgrzewania,czas zgrzewania, napięcie zasilania
3. Regulacja wartości czasu trwania zgrzewania: zmniejszanie – niebieski / zwiększanie - żółty
4. Diody sygnalizacyjne: Dioda LED sygnalizująca naciśnięcie spustu pistoletu (WORK), dioda LED sygnalizująca błąd w pracy zgrzewarki (FAULT),  Dioda LED sygnalizująca podłączenie sprężonego powietrza, (GAS) - funkcja nieaktywna w danym modelu, Dioda LED sygnalizująca zasilanie (POWER)
5. Wyłącznik zasilania zgrzewarki POWER
6. Wyłącznik główny ON/OFF
7. Wybór trybu pracy zgrzewarki: lewo/prawo z diodami LED sygnalizującymi wybrany tryb pracy

TRYBY PRACY ZGRZEWARKI:

(w instrukcji obsługi szczegóły dotyczące stosowanych narzędzi i dodatkowych parametrów):

• A Przygrzewanie podkładek okrągłych elektroda
• B Przygrzewanie podkładek trójkątnych
• C Przygrzewanie nitów elektroda
• D Zgrzewanie jednostronne blachy
• E Zgrzewanie na zakładkę elektroda
• F Spęczanie-rozgrzewanie-odpuszczanie
• G Zgniatanie nierówności elektrodą
• H Przygrzewanie drutu falistego
• I Przygrzewanie podkładek prostych
