F1250 дефлектор оконный - белый

Nawiewnik okienny F1250 - biały

Jest podstawowym krótkim i niezawodnym nawiewnikiem ciśnieniowym. Niewielkie wymiary sprawiają, że nawiewnik jest prawie niewidoczny na oknie.

Kolor: Biały RAL 9016

Wymiary:

długość 238mm, wysokość 16,5 mm, głębokość 23 mm

Wysoka jakość wykonania, prosta obsługa i konserwacja zapewniają długotrwałe użytkowanie. Elementy nawiewnika wykonane są z tworzywa technicznego ABS.

Montaż za pomocą wkrętów. W zestawie wkręty i zaślepki.

Nawiewnik okienny, który może być stosowany zamiast nawiewników higrosterowanych. Nawiewniki w oknach zapewniają swobodny napływ powietrza do wentylacji grawitacyjnej.

Nawiewnik okienny wprowadzony do obrotu w oparciu o przepisy ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych, art. 5., pkt.3, Dz.U. z 2014 roku, poz. 883, z 2015 roku, poz. 1165, z 2016 roku, 542, 1250.

• Kolor: Biały
• Wymiary: długość: 238 mm|wysokość 16,5 mm|głębokość 23 mm
• Wydajność: nawiewnik otwarty 16,99 m3/h @ 20 Pa; 11,09 m3/h @ 10 Pa|nawiewnik zamknięty 0,18 m3/h @ 10 Pa; 1,91 m3/h @ 50 Pa
• Tłumienie akustyczne: nawiewnik otwarty, Dn,e,w = 37 dB (zgodnie z materiałami informacyjnymi producenta nawiewników)
• Obraz frezowania (nawiewnik i czerpnia): szczelina o długości 192 mm x 10 mm

1. Budowa nawiewników

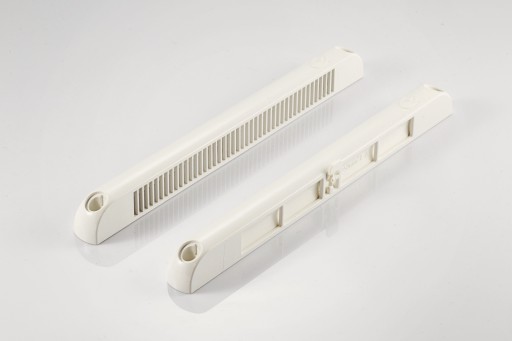

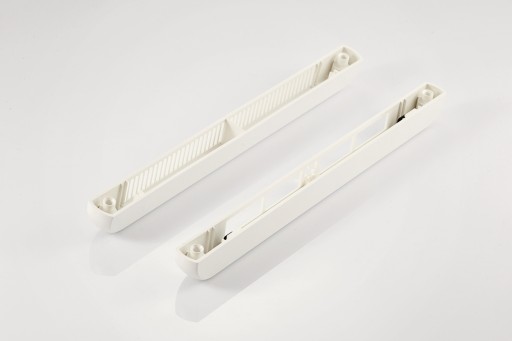

Nawiewnik okienny VENT F 1250 i VENT F 2500 składa się z regulatora (część wewnętrzna) i czerpni powietrza (część zewnętrzna). Regulator wyposażony jest w przepustnicę regulującą przepływ powietrza. Nawiewnik jest wykonany z tworzywa ABS.

2. Zasada działania

Nawiewnik zamontowany jest na otworach montażowych wykonanych zgodnie z technologią montażu nawiewnika. Powietrze zewnętrzne pod wpływem różnicy ciśnień przepływa kolejno przez czerpnię, otwory montażowe i regulator do wnętrza pomieszczenia. Użytkownik może ograniczyć wielkość strumienia przepływającego powietrza zamykając przepustnicę. Należy unikać zamykania przepustnicy nawiewnika ze względu na znaczne ograniczenie przepływu powietrza.

3. Montaż nawiewników

Nawiewniki okienne VENT F 1250 lub VENT F 2500 są zamontowane w górnej części stolarki okiennej lub na kasetach rolet. Przed zamontowaniem należy wykonać otwory montażowe zgodnie z dokumentacją techniczną nawiewnika. Otwory są wykonywane w następujący sposób:

- dla okien wykonanych z PCV w przyldze okiennej skrzydła i ramy okiennej - dla okien wykonanych z drewna bezpośrednio w ramiaku skrzydła lub ramiaku ramy okiennej. W oknach drewnianych konieczne jest zabezpieczenie otworu pod nawiewnik środkiem zabezpieczającym drewno - dla okien wykonanych z aluminium bezpośrednio w ramiaku skrzydła lub ramiaku ramy okiennej. Zaleca się zastosowanie muf montażowych w celu uniknięcia rozpływania się strumienia powietrza w profilu.

Prawidłowo zamontowany nawiewnik powinien mieć wlot powietrza w czerpni skierowany do dołu, a wylot powietrza w regulatorze skierowany ku górze. Nawiewnik jest montowany do okna za pomocą wkrętów lub zatrzasków.

UWAGA: otwory pod nawiewnik powinny mieć postać wydłużonych fasolek. Montaż nawiewników na pojedynczych otworach, wykonanych wiertłem, niezgodnie z dokumentacją techniczną nawiewnika jest nieprawidłowy.

4. Konserwacja

Nawiewnik czyścić zgodnie z potrzebami. Unikać zastosowania agresywnych środków czyszczących. Nie należy zasłaniać otworów wlotowych i wylotowych nawiewnika, spowoduje to nieprawidłowe działanie wentylacji.

• Kod produktu EAN: 0089577634801
