MODUŁ PRZEKAŹNIKA 12V 30A/230V Hi/Lo

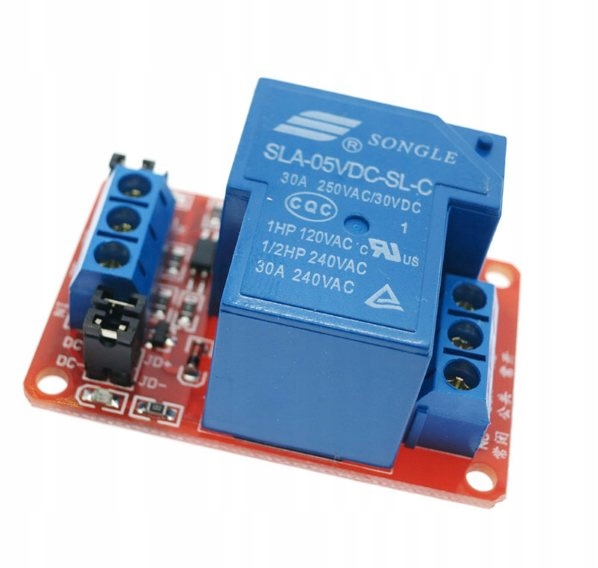

Uniwersalny jednoprzekaźnikowy moduł wykonawczy z optoizolacją , wyzwalany stanem niskim (zwarcie do masy) lub wysokim (zwarcie do +12V) . Zasilany napięciem 12V a do odizolowanego wyjścia można podłączyć dowolne napięcie z zakresu 0-250V (np. sieciowe 230V , stałe DC 12V ) o natężeniu do 30A.

Zasilanie podłączamy do styków DC+ (+12V) i DC- ("masa") a sygnał sterujący podajemy na wejście IN . Wyboru sterowania stanem niskim lub wysokim dokonujemy zworką L.

Moduł posiada także dwie diody sygnalizacyjne - diodę zasilania oraz diodę załączenia przekaźnika .

Kolorystyka elementów elektonicznych może ulec zmianie , wymiary i parametry pozostają stałe.

Wymiary:

• 33mm x 45mm x 25mm

Parametry wejścia :

• Uzas = 12VDC
• Pobór prądu w stanie załączonym ~100mA
• Pobór prądu w stanie wyłączonym  3mA
• Prąd sterowania (Uster ~12V)  10mA
• Napięcie progowe sterowania (+/-10%):
• - wyzwalanie Hi: 0V (wył.) 1,2V (zał.) 12V
• - wyzwalanie Lo: 0V (zał.) 10,8V (wył.) 12V

Parametry wyjścia :

• Umax = 250VAC
• Imax =30A

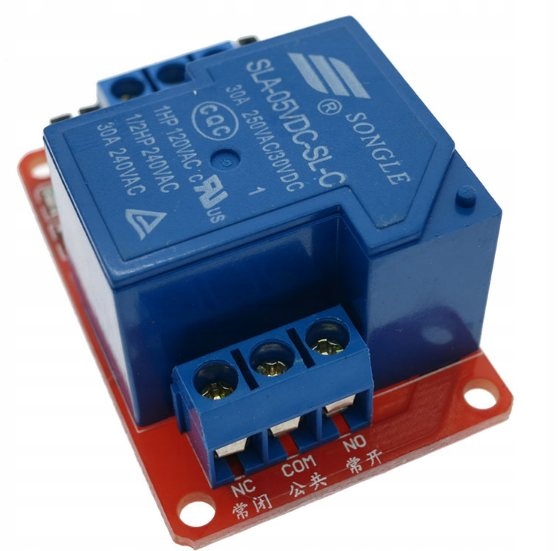

• Wyjścia NO/NC/COM dostępne na terminalu śrubowym .

Izolacja galwaniczna od wejścia .
