Модуль BTS7960B, контроллер двигателя высокой мощности, H-мост, 43 А, ШИМ, до 25 кГц

Sterownik silnika BTS7960B mostek H 43A

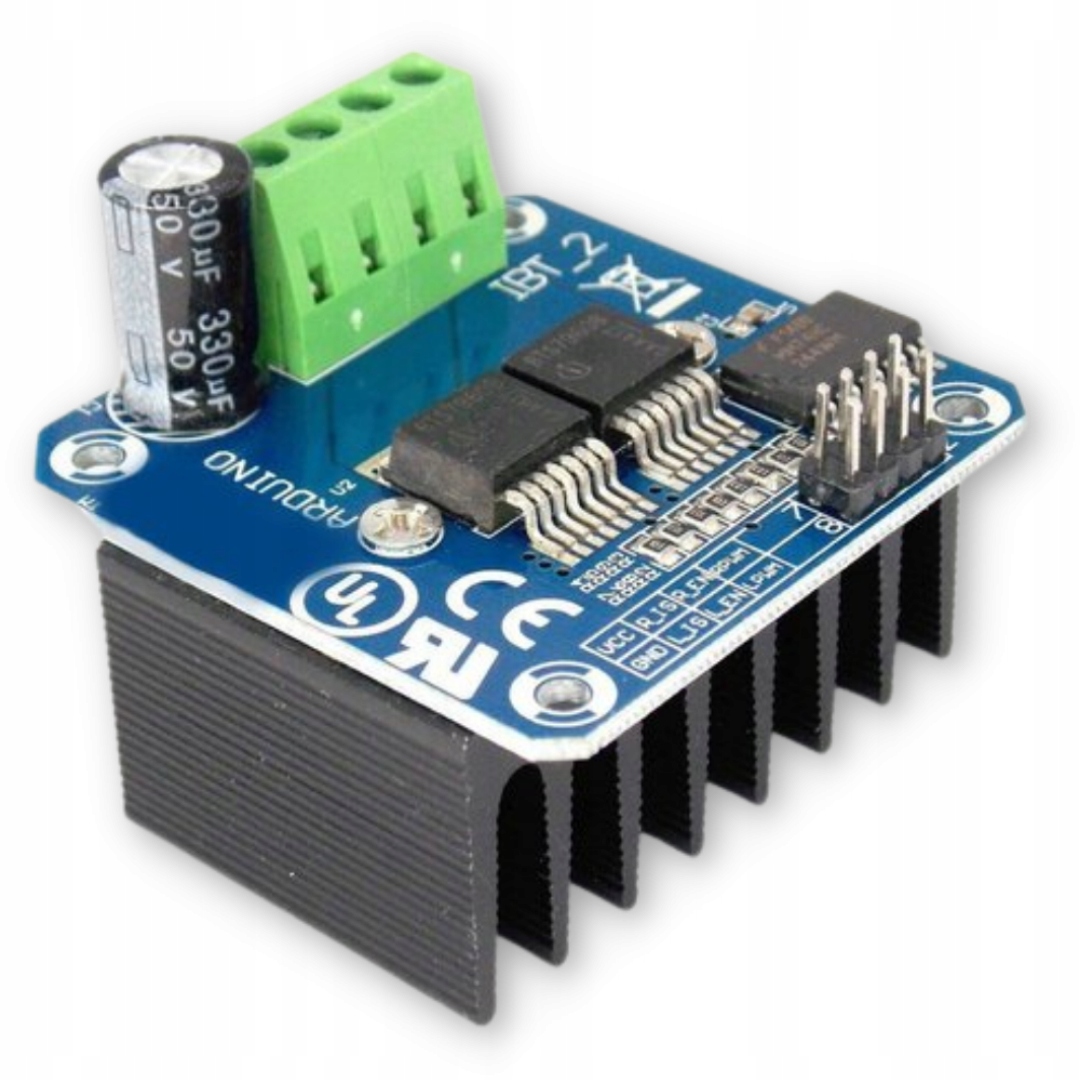

Moduł sterowania silnika, pozwala na sterowanie silnikiem o poborze prądu do 43A. Płytka wyposażona została w radiator i złącza śrubowe. Duży radiator zwiększa stabilność pracy oraz żywotność sterownika. Wykorzystano również układ 74HC244 izolujący układ sterujący. Moduł jest kompatybilny z mikrokontrolerem Arduino, Raspberry Pi i umożliwia np. regulację obrotów silnika poprzez regulację sygnału PWM w zakresie od 0% do 100% wraz ze zmianą kierunków obrotu silnika. Układ mostka H zabezpieczony jest przed zwarciem, przeciążeniem lub przegrzaniem.

Specyfikacja:

• Mostek H działający w oparciu o dwa układy BTS7960
• Napięcie pracy silnika: od 5V do 27V
• Napięcie sterujące: od 3.3V do 5V
• Maksymalny prąd: 43A
• Wypełnienie PWM: 0-100%
• Częstotliwość sygnału PWM: do 25 kHz
• Wbudowany bufor: separujący układy mocy od sygnału sterującego
• Wymiary: 50x50x40 mm

Wyprowadzenia złącza sterującego:

• GND - masa zasilania
• VCC - zasilanie bufora wejściowego (3,3V-5V)
• L_IS, R_IS - wyjście alarmu (L), wyjście alarmu (R)
• L_EN, R_EN - Sygnał zezwolenia na pracę w kierunku L i R (lewo, prawo)
• LPWM - wejście PWM L
• RPWM - wejście PWM R
