ПОТЕНЦИОМЕТР ЛЕСТНИЦА SMD STEREO LOG 20K

POTENCJOMETR DRABINKA SMD STEREO LOG 20K

Potencjometr drabinkowy, 21-krokowy, stereo, o charakterystyce  zbliżonej do logarytmicznej.

Konstrukcja MBB (Make Before Break):

- złocone pady stykowe w kształcie litery "S" ,

- element stykowy w kształcie "miotełki" ,

gwarantuje brak jakichkolwiek trzasków podczas przełączania kroków potencjometru.

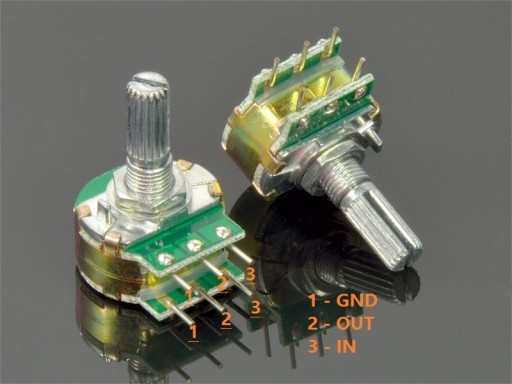

Wyprowadzenia potencjometru są kompatybilne z popularnymi potencjometrami ALPS RK163

(po przelutowaniu nóżek na zewnętrzną stronę dwóch PCB lub rozchyleniu otrzymujemy rozstaw kompatybilny z ALPS RK271).

Potencjometr może służyć jako upgrade standardowych węglowych potencjometrów.

W tradycyjnych potencjometrach węglowych (takich jak popularne ALPSy, niebieskie RK271) rozbieżność między kanałami może wynosić nawet do 20%.

Potencjometr zbudowany jest w oparciu o rezystory SMD o tolerancji 1% (polutowane na złocone płytki PCB) dzięki czemu rozbieżność między kanałami jest w okolicach 1%.

W typowym potencjometrze logarytmicznym używanym do regulacji głośności np. ALPS RK271, RK168 itp. najczęściej używanym zakresem regulacji jest od 0% do 40-50% skali (do "godziny 11, max. 12"). W przypadku drabinki ustawienie w tym zakresie porządanej głośności byłoby problematyczne. Regulacja odbywałaby się na 7-8 krokach (na jednym kroku za cicho, na nastepnym za głośno). Dlatego w oferowanych drabinkach najbardziej użyteczny zakres regulacji głośności jest "rozciągnięty" - dostosowany do praktycznych wymagań. W praktyce ustawienie ośki "na godzinie 15" w oferowanej drabince = ustawienie ośki "na godzinie 11" na potencjometrze logarytmicznym, natomiast na ostatnich kilku krokach następuje znaczny wzrost głośności.

Średnica ośki - 6mm

Średnica gwintu - 7mm

Długość gwintu - 6,5mm

Długość ośki - 13,5mm

Długość ośki (razem z gwintem) - 20mm

Rozstaw pinów - 5mm

Szerokość potencjometru - 21mm

Typ ośki - moletowana z nacięciem (jak na zdjęciu w ofercie)

Rezystory - UniOhm RF0805 +/- 1% 1/8W chip resistor

Popraw jakość dźwięku przez wymianę niezwykle istotnego elementu w torze sygnału!

Potencjometr 21-krokowy (drabinka) na rezystorach SMD, stereo.
