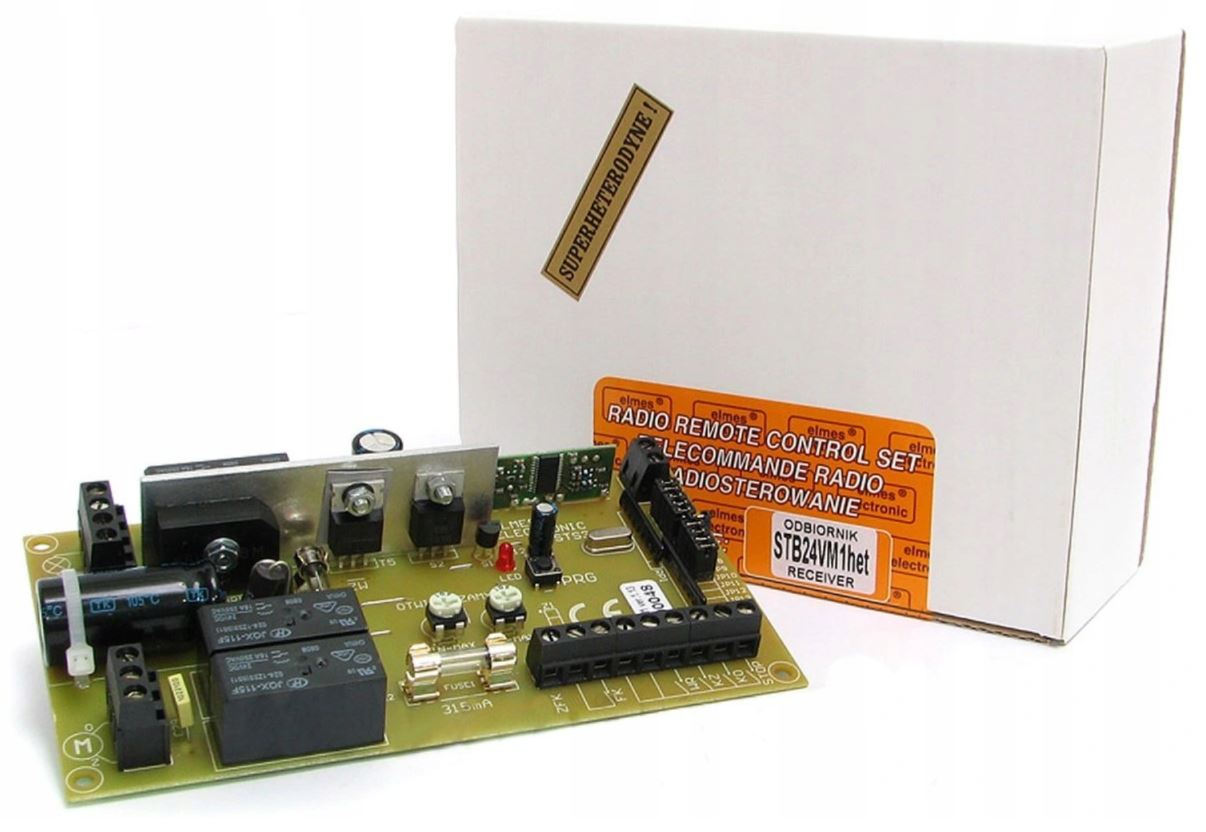

STB24 VM Контроллер ворот ELMES 24 В переменного тока НОВЫЙ

Sterownik do bram STB24 VM - ELMES

Odbiornik radiowy superheterodynowy 433,92MHz

Opis produktu:

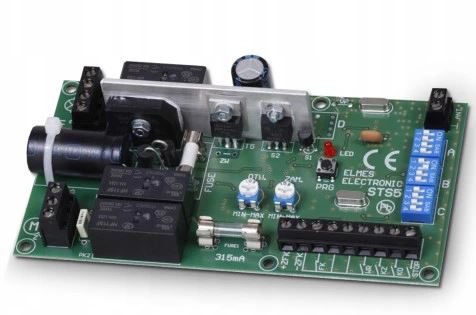

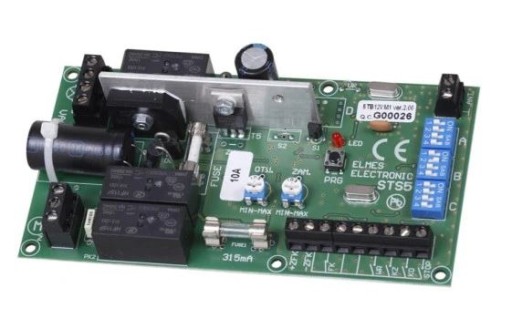

STB24VM - Sterownik radiowy do bram z silnikiem 24V DC, radioodbiornik superheterodynowy, pamięć 112 pilotów, kodowanie zmienne KEELOQ, zabezpieczenie przeciążeniowe

STB24VM - Sterownik radiowy przystosowany do zdalnej kontroli napędu bram, wyposażonych w silnik 24V DC. Urządzenie jest wyposażone w superheterodynowy odbiornik radiowy i współpracuje z pilotami, które do transmisji danych używają systemu kodowania KEELOQ (433.92 MHz).

Najważniejsze cechy:

✅ technologia zmiennego kodu KEELOQŸ zapewniająca wysoki poziom bezpieczeństwa;

✅ superheterodynowy odbiornik radiowy odporniejszy na zakłócenia i zapewniający lepszy zasięg pilotów;

✅ sterowanie pilotem lub wyłącznikiem ściennym w cyklu: otwieranie-stop-zamykanie-stop ...itd.,

✅ współpraca ze wszystkimi pilotami na pasmo 433,92 MHz produkcji Elmes Elektronik (brak pilotów w zestawie),

✅ pamięć pilotów w standardzie: 112,

✅ zwolnienie silnika przy zatrzymaniu – zabezpiecza napęd przed mechanicznymi przeciążeniami i zwiększa trwałość napędu,

✅ luzowanie naprężeń powstających w napędzie po zamknięciu bramy poprzez podanie krótkiego impulsu na otwieranie,

✅ zabezpieczenie przeciążeniowe (nadprądowe), którego czułość ustala się potencjometrami dla każdego kierunku z osobna

✅ samozamykanie po programowanym czasie PAUZY;

✅ możliwość blokowania samozamykania pilotem;

✅ praca w trybie parkingu – pilot wywołuje tylko otwieranie, nie zatrzymuje bramy i nie zamyka;

✅ współpraca z wyłącznikami krańcowymi typu NO (normalnie otwarte) lub NC (normalnie zwarte);

✅ wyjście na lampę ostrzegawczą (migającą) lub oświetleniową;

✅ współpraca z fotokomórką typu NC (normalnie zamkniętą).

✅ Zadziałanie fotokomórki

• w czasie zamykania bramy powoduje jej otwieranie,
• w czasie PAUZY – wstrzymuje odliczanie czasu.

✅ Po zwolnieniu fotokomórki:

• PAUZA odliczana jest od początku lub
• PAUZA zostaje skrócona – po 5 s nastąpi zamykanie bramy;

✅ dodatkowe funkcje podnoszące bezpieczeństwo użytkowania:

✅ wejście STOP do podłączenia dodatkowych urządzeń zabezpieczających,

✅ automatyczne zamykanie bramy poprzedzone trzema sekundami migania lampy;

✅ programowany czas pracy silnika – zabezpieczenie na wypadek uszkodzenia krańcówek.

DANE TECHNICZNE:

• odbiornik radiowy superheterodynowy 433,92MHz,
• zasilanie: 24 VAC (STB24VM1)
• pobór prądu (bez podłączonej fotokomórki i przy wyłączonym silniku): maks: 100mA,
• maksymalny prąd silnika 6,3 A,
• maksymalna moc lampy 40 W,
• wyjście zasilania fotokomórki: 24 VDC (STB24VM1) lub 12VDC (STB12VM1), maks. 240 mA,
• czułość zabezpieczenia przeciążeniowgo: 2..7,5 A,
• czas pracy silnika 1s .. 60 min.,
• czas PAUZY lub świecenia lampy po zatrzymaniu 1 .. 255 s.
• pamięć pilotów - 112.

INFORMACJE DODATKOWE

Układ superheterodynowy

Gwarancja bardzo dobrej czułości i selektywności

Układ superheterodynowy zastosowany w odbiorniku (mieszanie sygnału wielkiej częstotliwości z częstotliwością z lokalnego generatora) gwarantuje bardzo dobrą czułość i selektywność urządzenia. Radioodbiornik został wyposażony w pamięć, umożliwiającą wgranie do 112 pilotów.

KEELOQ

Podnosi bezpieczeństwo użytkowania systemu

Komunikacja ze sterownikiem odbywa się przy pomocy kodu dynamicznie zmiennego KEELOQ, który znacznie podnosi bezpieczeństwo użytkowania systemu - transmisja jest utajniona i niemożliwe jest skopiowanie kodu pilota przez osoby trzecie.

Tryby pracy bramy:

Podstawowy - Praca pracuje w cyklu "Otwieranie - Pauza - Zamykanie" Naciśnięcie przycisku pilota zatrzyma wykonywany przez bramę manewr. Po pełnym otwarciu bramy sterowni rozpoczyna naliczanie tzw. czasu pauzy, po którym automatycznie rozpocznie manewr zamykania. Naciśnięcie przycisku pilota w czasie pauzy anuluje odliczanie. Do zamknięcia bramy konieczne będzie użycie pilota

Parking - Brama pracuje w cyklu "Otwieranie - Pauza - Zamykanie". Naciśnięcie przycisku w trakcie otwierania bramy nie powoduje żadnej reakcji. Kiedy brama jest otwarta jest naliczany czas pauzy, po którym brama automatycznie się zamknie. Użycie pilota podczas czasu pauzy rozpocznie odliczanie od nowa. Naciśnięcie pilota podczas manewru zamykania zatrzyma pracę siłowników, a następnie rozpocznie proces ponownego otwierania bramy

Bezpieczeństwo stosowania systemu

Współpraca z wyłącznikami krańcowymi i fotokomórkami

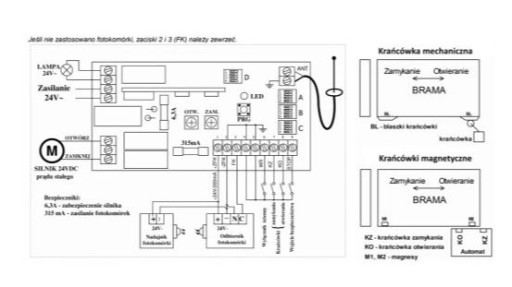

Sterownik radiowy STP ma możliwość współpracy z wyłącznikami krańcowymi typu NO lub NC oraz z fotokomórkami typu NC - znacznie podnoszą bezpieczeństwo stosowania systemu automatycznego sterowania. Jeżeli linia fotokomórek zostanie przerwana podczas wykonywania manewru zamykania, sterownik automatycznie odwróci kierunek pracy siłowników (odwrócenie kierunku pracy siłowników następuje po zmianie biegunowości).

Wejście STOP

Możliwość całkowitego blokowania bramy

Urządzenie jest dodatkowo wyposażone w zabezpieczenie przeciążeniowe, wejście STOP, służące do całkowitego blokowania bramy i wyjście na lampę sygnalizacyjną, która może pracować w 2 trybach:

Lampa ostrzegawcza - mruga w czasie wykonywania przez bramę manewru zamykania lub otwierania

Lampa doświetleniowa - dodatkowe źródło oświetlenia

Kod producenta: STB24 VM
